黑马 F8650X | SIL3 安全认证 双冗余处理器 中央模块

描述

产品深度介绍

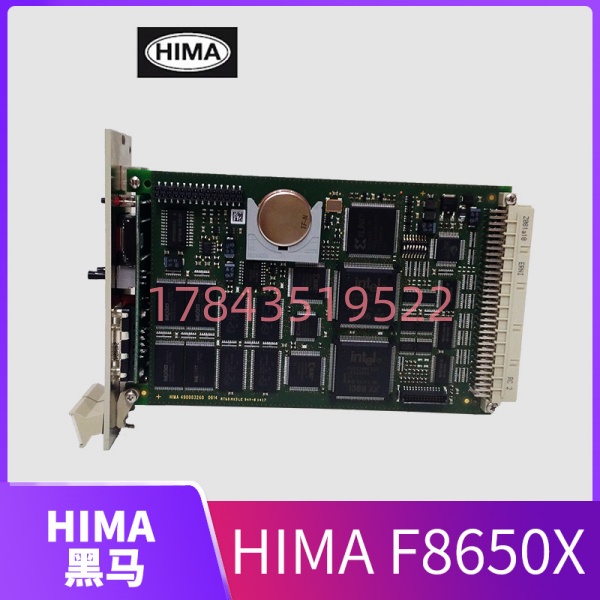

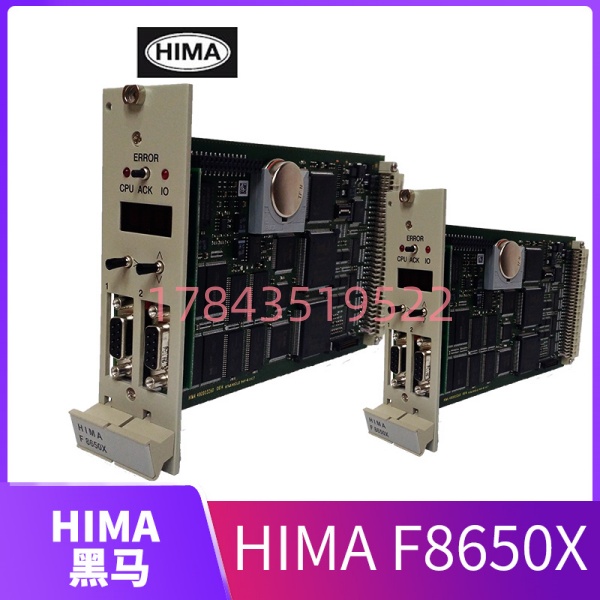

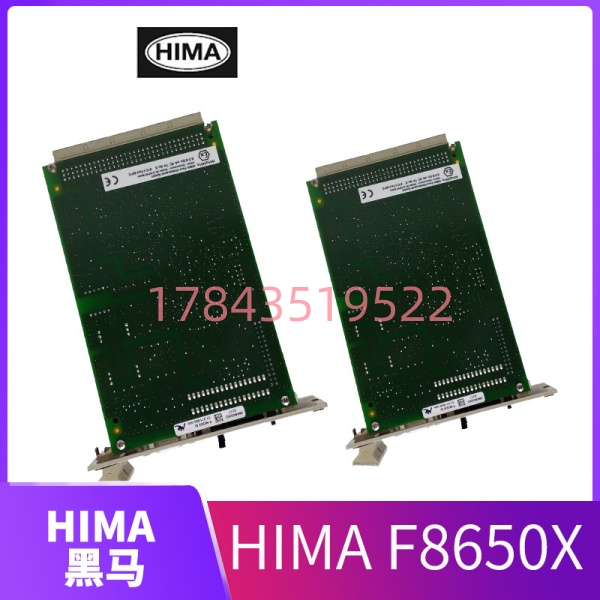

HIMA F8650X 是德国黑马公司专为高安全要求场景设计的核心 CPU 模块，是 H51q 系列安全仪表系统（SIS）的运算中枢。主要用于石油化工、油气、电力等行业的紧急停车（ESD）、火气监控（F&G）、燃烧器管理（BMS）等安全关键控制场景。模块采用双 32 位 Intel 386EX 时钟同步冗余架构，内置独立存储与全面自诊断，达 IEC 61508 SIL3 安全等级。具备硬件电气隔离、安全看门狗与容错机制，保障故障下安全停机，适配连续生产与高风险工业环境。

关键技术规格

安装与接线指南

阶段一：准备工作（预计 10 分钟）

⚠️ 安全第一

1. 通知生产部门，确认计划停机
2. 确认系统已进入安全状态（执行机构断电、阀门关闭）
3. 断开机架主电源与 UPS，等待 5 分钟放电
4. 严禁带电操作

工具准备

• 防静电手环、防静电垫
• PH1 十字螺丝刀、一字螺丝刀
• Fluke 115 万用表
• 标签纸、记号笔、手机（拍照）

备份工作

• 导出安全程序并双备份（U 盘 + 云端）
• 拍照记录：DIP 开关、端子接线、模块地址

阶段二：拆卸旧模块（预计 8 分钟）

1. 拆除模块前盖（卡扣式，轻按两侧）
2. 标记并断开所有线缆（RS485、电源、看门狗）
3. 松开底部 DIN 导轨卡扣，垂直向外拔出模块
4. 检查背板连接器针脚，压缩空气除尘⚠️ 禁止拉扯线缆、强行撬动，防止损坏背板

阶段三：安装新模块（预计 12 分钟）

1. 佩戴防静电手环，取出 F8650X
2. 核对型号，确认与旧模块一致
3. 复刻配置：对照照片设置 DIP 地址、终端电阻
4. 对准背板连接器，垂直推入，听到 “咔哒” 为到位
5. 按标签恢复接线，拧紧端子（约 0.5 N・m）
6. 自检：DIP 正确、接线牢固、卡扣锁定

阶段四：上电测试（预计 15–20 分钟）

1. 上电前测量：5 V DC 正常、无短路（>10 kΩ）
2. 单独给机架上电，观察 LED 与 4 位诊断码
   • RUN 绿灯常亮：正常
   • ERR 红灯：查故障码
3. 连接编程软件，核对固件版本
4. 下载程序，切换至 RUN 模式
5. 测试 I/O、通讯、安全逻辑
6. 连续运行 30 分钟无报警，记录更换日志

常见问题解答 (FAQ)

Q1: F8650X 支持热插拔吗？A: 不支持。它是 H51q 安全系统核心 CPU，必须断电更换。热插拔会导致：

• 背板连接器损坏
• 电流冲击烧毁模块
• 安全逻辑失控引发风险如需不停机维护，建议采用冗余 CPU 架构。

Q2: 已停产还能买到全新原装吗？A: 是的。F8650X 已停产，但我们有全新原装 New Surplus库存。

• 来源：授权渠道剩余库存
• 验证：可提供原厂序列号、装箱单、防静电袋未拆封
• 市场风险：翻新件较多，建议核验出厂文件与测试报告

Q3: F8650X 与 F8652X/F8620X 可直接替换吗？A: 不能直接替换。三者硬件、固件、背板接口均不兼容。

• F8650X：H51q 系统，双 386EX，SIL3
• F8652X：HIMax 系统，TMR 架构，SIL3
• F8620X：老款 H50 系统升级需更换背板、重编程序、重新认证。

Q4: 更换 CPU 后程序会丢失吗？A: 同型号直接更换通常不会丢失。

• 程序保存在 CF 卡 / Flash，上电自动加载
• 建议更换前导出程序 + 固件版本
• 若升级型号或固件不匹配，需重新下载适配程序

Q5: 质保多久？哪些情况不保？A: 提供 12 个月质保（自发货起）。质保范围：

• 原厂硬件缺陷、功能异常不在质保：
• 静电击穿、进水、摔落、接线错误
• 超温 / 超压使用、雷击、未经授权拆解

Q6: 为什么你们价格比原厂低？A: 非翻新。价格优势来自：

• 全球批量采购，跳过多层代理
• 库存现货，缩短交期、降低资金成本
• 线上直营，减少运营开支可提供完整质检报告、测试数据、原厂溯源文件。

Q7: 替换时最容易踩什么坑？A: 三个高频问题：

1. 固件版本不匹配：新老模块固件差异导致通讯失败
2. DIP 地址 / 终端电阻设错：最常见低级错误
3. 静电损坏：干燥环境未戴手环，瞬间击穿芯片记住：拍照、核对、防静电，能避免 90% 返工。
