HIMA F35 982200416 | 安全相关控制器

描述

产品深度介绍

HIMA F35 982200416 是德国 HIMA 公司推出的紧凑型安全控制器，属于 HIMatrix 系列核心产品，专为 安全仪表系统（SIS） 设计，满足 IEC 61508 SIL3 安全等级认证。

集成 24 路数字输入、8 路数字输出、8 路模拟输入及 2 路高速计数器，单机可完成小型装置的安全联锁、紧急停车（ESD）、燃烧器管理等功能。采用金属外壳与冗余电路设计，抗电磁干扰、耐高温，广泛应用于石油化工、电力、天然气等高危工况，是 SIS 系统控制器故障的高频替换备件。

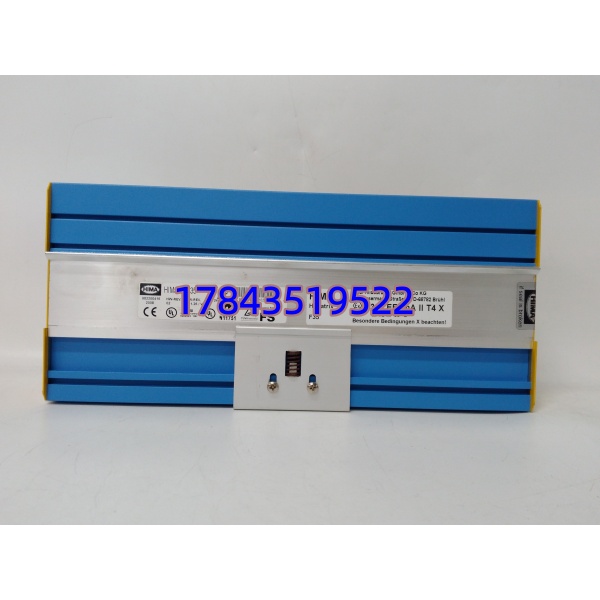

HIMA F35 982200416

关键技术规格

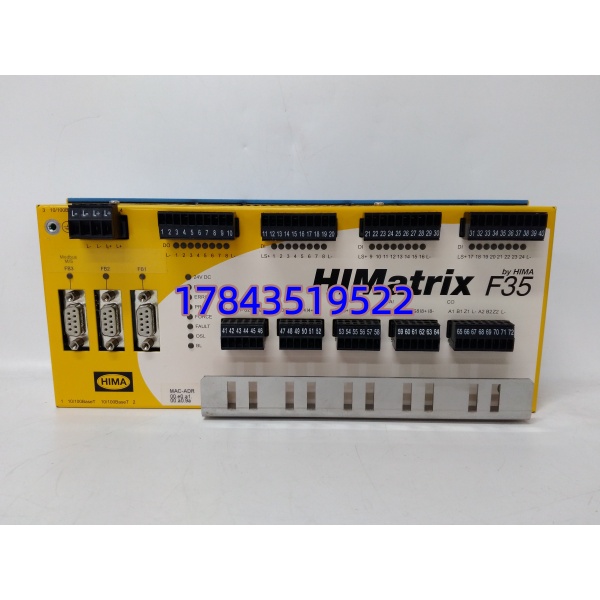

HIMA F35 982200416

安装与接线指南

阶段一：准备工作（约 15 分钟）

⚠️ 安全第一：SIS 系统操作必须执行双人复核。

1. 通知工艺与电气班组，办理停机作业票。
2. 断开 SIS 系统总电源（含 UPS），等待 5 分钟放电。
3. 佩戴防静电手环，准备：十字螺丝刀、万用表、标签纸、相机。
4. 备份：导出 SIS 程序至 U 盘 + 云端；拍照记录原模块接线、IP 地址、DIP 开关。

阶段二：旧模块拆卸（约 20 分钟）

1. 拆除模块前盖，按标签逐根断开 I/O 线缆与通讯网线。
2. 松开导轨卡扣，垂直向上拔出模块（避免拉扯背板）。
3. 检查背板针脚无弯曲、无氧化，用压缩空气清理槽位浮尘。
4. 记录旧模块序列号与固件版本，归档备查。

阶段三：新模块安装（约 20 分钟）

1. 取出 F35 982200416，核对型号、序列号与外观完好。
2. 设置 DIP 开关：按照片配置站地址、波特率、终端电阻。
3. 卡入 DIN 导轨，按压到位至卡扣锁死，确保模块垂直无倾斜。
4. 恢复接线：严格按标签对应端子，I/O 线、通讯线、电源线逐一紧固，扭矩 0.5N・m。

自检清单：开关设置正确、接线牢固、通讯线独立敷设、无工具遗留机柜。

阶段四：上电测试（约 30 分钟）

1. 上电前检查：测量 24V DC 电源正常、无短路；接线端子无松动。
2. 控制电源上电：观察指示灯 ——RUN 绿灯常亮、ERR 红灯不亮为正常。
3. 软件连接：用 SILworX 软件扫描网络，设置 IP 与原模块一致，读取固件版本。
4. 程序下载：下载备份程序，编译无误后切换至 RUN 模式。
5. 功能测试：
   • 模拟 DI 点，查看软件状态同步；
   • 强制 DO 点，验证输出动作与指示灯；
   • 测试 AI 点，核对量程与数值精度；
   • 连续运行 30 分钟，无报警、无异常温升。

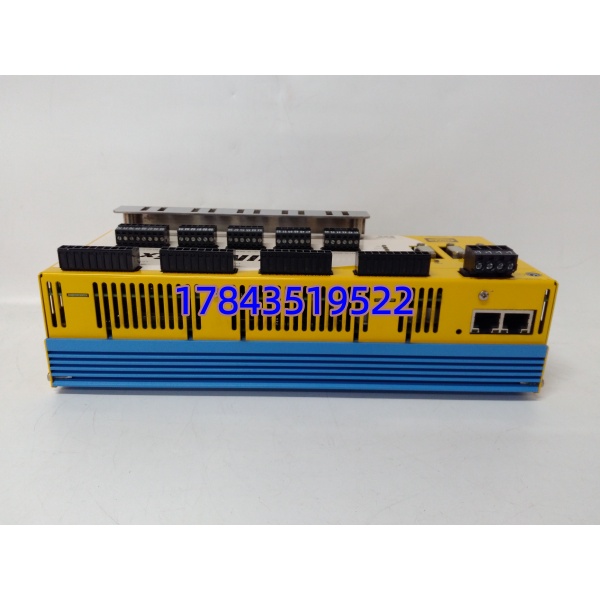

HIMA F35 982200416

质量检测流程

1. 入库验收：核验原厂序列号、出厂合格证；检查外壳无破损、金手指无氧化、标签清晰。
2. 上机功能测试：搭建 HIMA 测试平台，完成通电自检、通讯握手、I/O 全点测试、24 小时老化运行，生成带序列号的测试报告。
3. 电气参数测试：用 Fluke 115 测绝缘电阻（>10MΩ）、接地连续性，验证冗余电路切换正常。
4. 固件验证：读取固件版本并归档，匹配 SILworX 软件兼容性。
5. 最终质检包装：质检签字，防静电袋密封，气泡膜 + 防潮纸箱包装，贴 QC 合格标签（含日期）。

技术避坑指南

1. 固件版本不匹配F35 不同批次固件分 SILworX 与 ELOP II Factory 两个版本，不可混用。曾有现场直接换新模块，上电后软件无法识别、SIS 程序报错，排查发现固件版本不兼容，需重新刷写固件。更换前必须核对原固件版本，采购时明确版本号。
2. 安全参数误配置SIS 模块涉及SIL3 安全联锁，DIP 开关、IP 地址、联锁逻辑参数错设会导致紧急停车失效或误动作。更换前拍照记录所有配置，新模块严格复刻；程序下载后必须做联锁功能全测试。
3. 电磁干扰导致误动作SIS 信号易受动力电缆干扰，若与变频器、电机动力线同槽敷设，会引发 DI 点误触发、AI 值跳变。通讯线与 I/O 线需单独穿管，远离动力线≥30cm；屏蔽层单端接地。
4. 忽略背板隐患老旧 SIS 机柜背板易氧化、针脚弯曲，仅换模块会导致时通时断、联锁不稳定。拆卸时检查背板，必要时更换槽位或维修背板。

常见问题解答

Q1：F35 982200416 用在什么系统？A：专用于HIMA HIMatrix SIS 安全仪表系统，执行紧急停车（ESD）、燃烧器管理、安全联锁，广泛用于石油化工、电力、天然气等高危行业。

Q2：模块支持热插拔吗？A：不支持。SIS 安全控制器为冗余供电设计，带电插拔会烧毁背板与模块，甚至导致安全联锁失效。更换必须整机断电，执行作业票流程。

Q3：更换后需要重新编程吗？A：同型号、同固件版本原位替换，无需重编程序，下载备份程序即可；固件版本差异大时，需重新编译程序并做联锁全测试。

Q4：这个型号停产了吗？A：原厂仍在产但交期长（8-12 周），属于 SIS 系统核心备件，建议车间常备 1-2 块缓冲库存，避免断供导致安全系统停机。

Q5：质保多久？A：提供12 个月质保，非人为过压、进水、物理破损导致的硬件故障，免费售后技术支持与更换方案；可提供原厂测试报告与序列号查询服务。
