描述
产品详情
・型号：Z7116・品牌：HIMA・系列：H41q、HIQuad SIS 安全系统
规格参数
| 参数项 | 参数值 |
|---|---|
| 通道数量 | 16 路数字输入通道 |
| 信号类型 | 24VDC 开关量输入 |

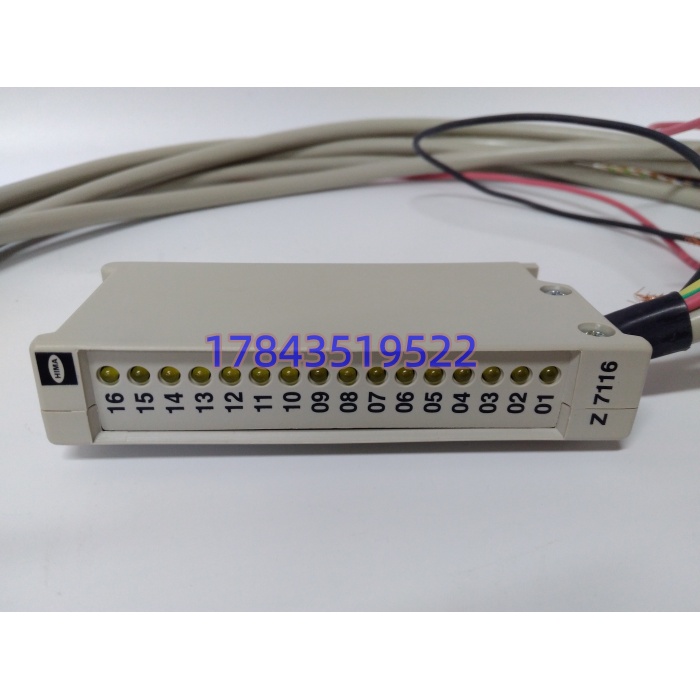

| 状态指示 | 每通道独立 LED 指示灯 |
| 配套主机卡件 | F3236，不可脱离 F3236 独立工作 |

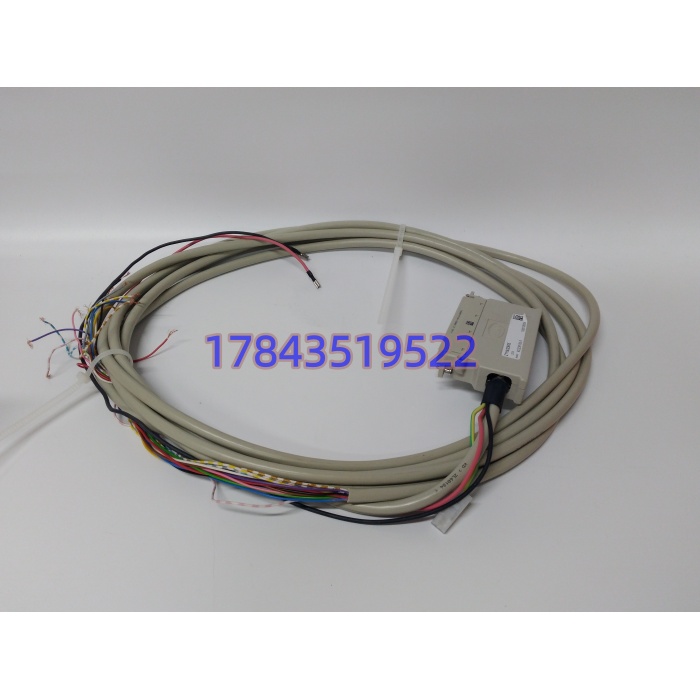

| 组件构成 | 端子盒 + 预制专用连接电缆 |
| 工作温度 | -20℃~+70℃（机柜内部） |
| 储存温度 | -40℃~+85℃ |
| 防护等级 | IP20，柜内安装 |
| 认证 | TÜV，SIL3（以原厂手册为准） |
| 故障高发器件 | 电缆芯线、连接器插头、LED 指示灯 |
| 硬件状态 | 已停产，原厂无全新供货 |
产品介绍
Z7116 不是机架 I/O 板卡，是 F3236 DI 模块的外置前端接线端子组件。现场的压力开关、急停按钮等开关信号先接入 Z7116 端子，再通过专用线缆接到机架内 F3236 卡件，实现信号中转，同时每一路通道提供 LED 状态显示，方便现场查线。

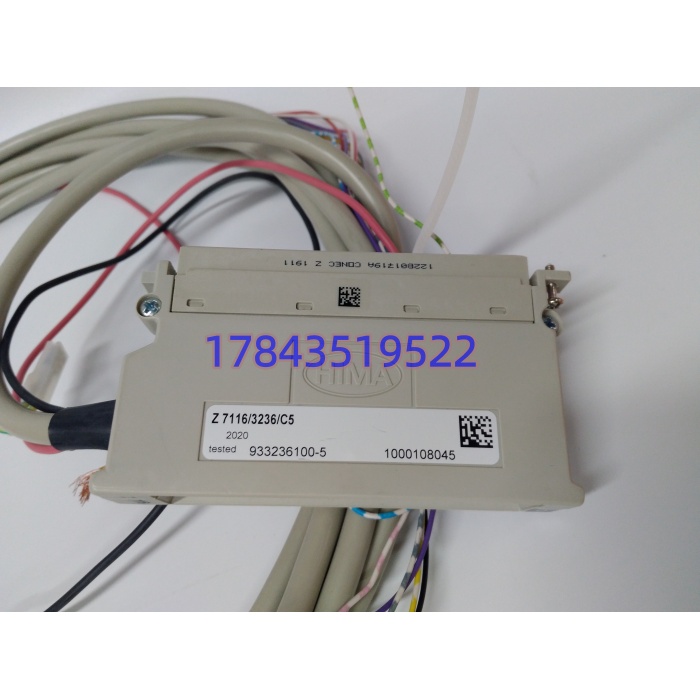

我在现场遇到不少踩坑，很多采购把 Z7116 当成独立 I/O 模块下单，买回来无法直接上机。整套组件包含端子盒与配套线缆，线缆损坏后整套组件基本失效。它不参与安全逻辑运算，也不存储任何程序；接线松动、线缆内部断线是最常见故障。不同后缀版本 C5/R，线缆长度、接头定义存在差异，不能随意混用。
应用场景与行业案例
痛点切入：化工、石化 SIS 系统，Z7116 配套线缆或者端子出现故障，对应 F3236 的全部 16 路 DI 测点全部失联，ESD、火气相关保护测点失效。硬件已经停产，没有原厂新件，只能找成套拆机备件。如果没有备用件，只能临时短接改造接线，装置风险抬高。
典型场景
- 石化 ESD 安全系统：配合 F3236 采集现场压力开关、液位开关等安全开关信号。
- 化工厂 F&G 火气系统：接入火焰、可燃气体探测开关量报警信号，方便机柜侧查看通道状态。
- 油气长输管线站场 SIS：站场大量开关测点，使用 Z7116 做现场信号转接，简化柜内布线。
- 老系统备件维护：原有 线缆老化破损，采购成套备件维持 H41q 系统继续运行。
真实案例某加氢装置 SIS， 配套线缆内部断线， 下 12 个联锁 DI 通道全部报故障。现场只能临时把测点直接改接到其他备用 I/O 端子，耗费大量接线工时。仓库没有成套备件，找拆机 组件耗时 49 天才到货。工程师事后感慨，很多人只重视机架卡件，这种外置接线组件损坏同样会批量丢掉安全测点，备件也要成套留存。
