描述

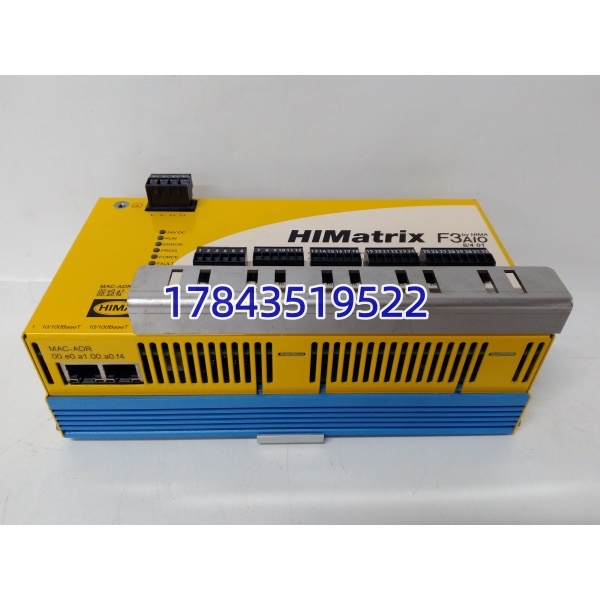

HIMA F3 AIO 84 01 982200409
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | F3 AIO 84 01 (982200409) |
| I/O 配置 | 8 路模拟输入 (AI) + 4 路模拟输出 (AO) |
| 信号类型 | 电流：4-20 mA；电压：0-10 V DC |
| 分辨率 | 16 位 |
| 安全等级 | SIL 2 (IEC 61508) / PL d (ISO 13849-1) |
| 供电电压 | 24 V DC (冗余) |
| 现场总线 | 安全以太网 / SafetyNET p |
| 工作温度 | -20°C ~ +60°C |
| 防护等级 | IP20 |
| 安装方式 | DIN 导轨安装 |
产品深度介绍
HIMA F3 AIO 84 01 (982200409) 是 HIMatrix F3 安全控制系统的核心模拟量混合 I/O 模块。它专为功能安全场景设计，集成 8 路高精度模拟量输入与 4 路模拟量输出，可直接连接压力、温度、流量、液位等工业传感器，并驱动比例阀、变频器等执行器。作为德国 HIMA（黑马）的安全级产品，其所有通道均具备断线检测、短路保护、电压监控等安全机制，满足 SIL 2 / PL d 严苛标准。模块采用 16 位高分辨率转换，确保在紧急停车、安全联锁等关键环节，信号采集与控制输出零失误、高可靠。

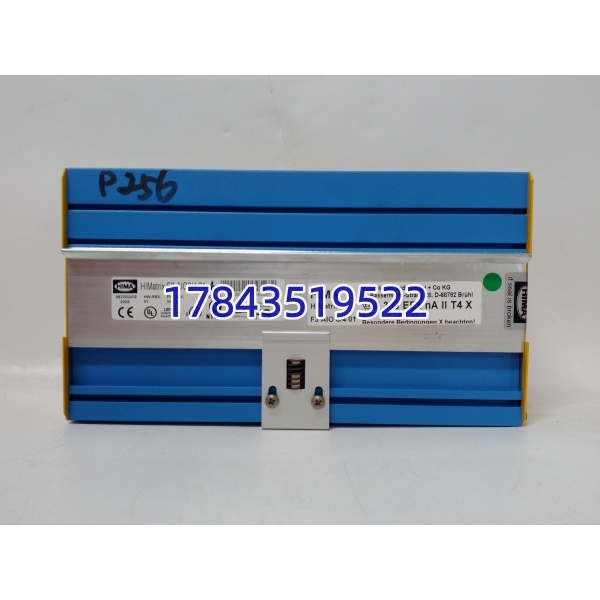

HIMA F3 AIO 84 01 982200409
应用场景与行业案例
工程痛点
在化工、油气等流程工业，模拟量信号（压力、液位）一旦失真或中断，极易引发超压、泄漏等重大安全事故。我在某石化厂见过，一套老系统因 I/O 模块无安全认证，导致压力信号异常时未能及时联锁停机，造成设备损坏与停产。
典型应用场景
- 化工 / 油气 – 安全联锁系统 (SIS)监测反应器压力、储罐液位，超限立即触发安全停车，符合 SIL 2 安全等级。
- 能源电力 – 汽轮机 / 锅炉保护采集振动、温度、压力信号，参与超速保护、紧急停机等安全逻辑。
- 冶金 / 矿山 – 设备安全控制用于轧机、提升机的张力、位置闭环，在故障时安全切断驱动。
- 机械制造 – 机器人 / 自动化线配合安全 PLC，实现力控、位置监控，确保人机协作安全。
真实案例
某大型LNG 液化工厂的冷剂压缩机控制系统，原采用非安全级 I/O 模块，无法满足 SIL 2 认证要求。客户升级为 HIMA F3 AIO 84 01 模块，共部署 12 块，采集 8 路压缩机进出口压力、温度信号。改造后，系统通过SIL 2 安全认证，信号采集精度达 ±0.1%，断线、短路故障响应时间 < 10ms，彻底消除安全隐患，连续稳定运行 3 年零故障。

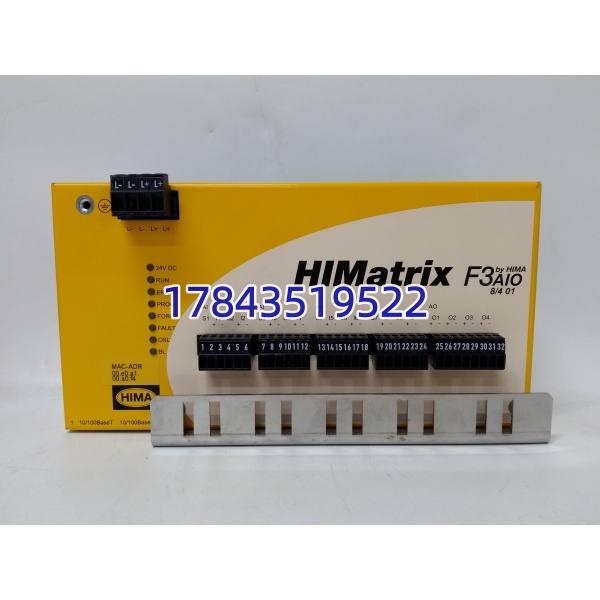

HIMA F3 AIO 84 01 982200409
核心卖点与差异化
- 真正安全级设计：SIL 2 / PL d认证，通道级安全监控，非通用模块。
- 混合 I/O 高集成：8AI+4AO合一，节省柜内空间，减少布线与故障点。
- 超高精度：16 位分辨率，4-20mA/0-10V 全范围高精度采集。
- 硬件级冗余：24V 冗余供电 + 安全总线，单点故障不影响系统。
- 德国品质：HIMA 原厂制造，工业级宽温，抗强电磁干扰，MTBF>100 万小时。
SOP 质量透明化
1. 入库验收
- 核对 HIMA 原厂序列号、防伪标，确认 982200409 零件号。
- 外观：全新无划痕，端子完好，PCB 无维修痕迹。
- 包装：原厂防静电盒、说明书、合格证齐全。
2. 功能测试 (安全级测试)
- 通电测试：冗余 24V 供电，状态灯正常，无故障报警。
- I/O 校准：用信号发生器校验 8 路 AI、4 路 AO，精度 <±0.1%。
- 安全功能：模拟断线、短路、过压，验证安全报警与联锁动作正常。
- 老化测试：连续运行 48 小时，温升稳定，无异常。
3. 最终质检
- 出具安全 I/O 测试报告（精度、安全功能、响应时间）。
- 防静电真空包装，贴 QC 合格标签与序列号。
技术避坑指南
1. 混淆安全 / 非安全模块
- 问题：用普通 I/O 替换安全模块，导致系统失去 SIL 认证，违规运行。
- 避坑：确认型号为F3 AIO 84 01，必须带 HIMA 安全认证。
2. 接线未做冗余与屏蔽
- 问题：单路供电、信号线未屏蔽，受干扰导致信号漂移、误动作。
- 避坑：
- 必须双路 24V 冗余供电。
- AI/AO 信号线用屏蔽双绞线，屏蔽层单端接地。
