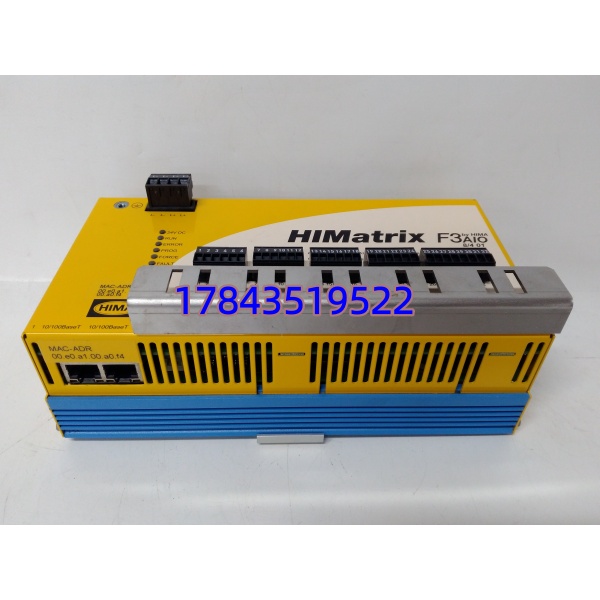

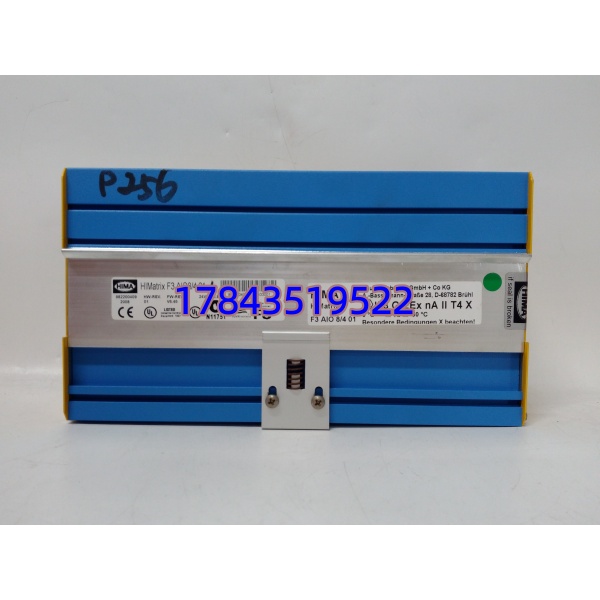

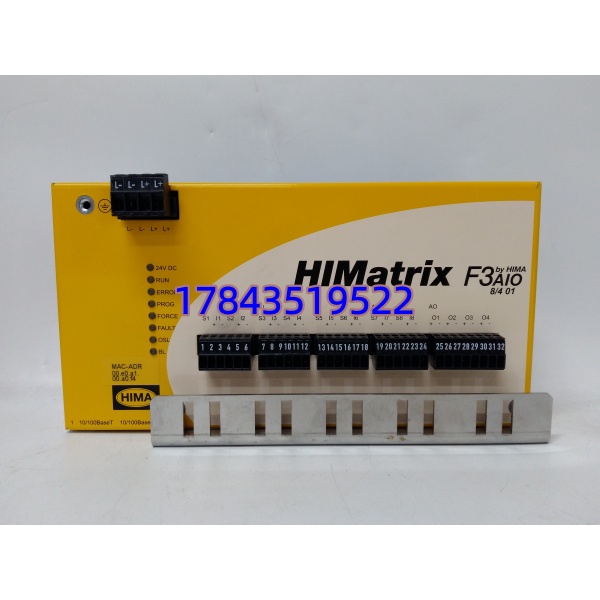

HIMA F3 AIO 84 01 982200409 | 安全系统模拟量混合 I/O 模块

描述

产品深度介绍

F3 AIO 84 01 (982200409) 是德国 HIMA 公司 F3 系列的SIL3 级安全模拟量混合 I/O 模块，专为安全仪表系统（SIS）设计，用于石油、化工、电力等高危行业的关键参数监测与控制。

模块集成 8 路高精度模拟量输入（4-20mA/0-10V 可选）与 4 路安全模拟量输出，符合 IEC 61508/IEC 61511 标准，支持 HIMatrix、F35 等 HIMA 主流安全控制器，具备故障自诊断、断线检测与安全失效机制，保障极端工况下的系统安全。

HIMA F3 AIO 84 01 982200409

关键技术规格

HIMA F3 AIO 84 01 982200409

安装与接线指南

阶段一：准备工作（15 分钟）

⚠️ 安全第一

1. 通知工艺停机，切断 SIS 系统及关联设备电源
2. 确认现场传感器、执行器已断电，静置 5 分钟放电
3. 办理挂牌上锁，防止误送电

工具准备：防静电手环、十字螺丝刀、万用表、标签纸、手机备份工作：导出 SIS 系统组态，拍照记录旧模块接线与配置

阶段二：拆卸旧模块（20 分钟）

1. 松开端子螺丝，逐根标记并拆除模拟量信号线缆
2. 解锁机箱卡扣，垂直拔出旧模块（避免背板针脚弯折）
3. 检查背板连接器，清理灰尘与氧化层
4. 记录旧模块地址与配置参数，拍照存档

阶段三：安装新模块（20 分钟）

1. 佩戴防静电手环，取出 F3 AIO 84 01 模块
2. 核对型号无误，将模块卡入 DIN 导轨
3. 设置模块地址（通过 DIP 开关或软件配置）
4. 对准机箱插槽垂直推入，卡扣锁紧固定
5. 按标签恢复接线，端子螺丝扭矩 0.5N・m

自检清单

• 模块地址设置与原模块一致
• 模拟量输入 / 输出接线无错接、松动
• 模块完全固定，无倾斜
• 无工具遗留机箱内

阶段四：上电测试（25 分钟）

1. 测量 24VDC 供电，确认无短路
2. 单独给 SIS 机架上电，观察模块 LED 状态（绿灯常亮为正常）
3. 连接 HIMA 编程软件（ELOP II Factory），读取模块信息与配置
4. 测试模拟量输入：接入标准信号（4-20mA），校验读数精度
5. 测试模拟量输出：输出设定值，校验执行机构动作
6. 系统空载运行 30 分钟，无报警、通讯稳定

HIMA F3 AIO 84 01 982200409

入库质检流程

1. 入库验收：核对 HIMA 原厂标签、序列号，外观无划痕、变形、掉件，接插件完好，附带出厂合格证。
2. 上机实测：使用 HIMatrix 原厂测试机架，完成通电自检、通讯握手、AI/AO 全量程测试，连续 24 小时负载测试。
3. 电气检测：500V 摇表测绝缘电阻 > 10MΩ，完成接地连续性与耐压测试。
4. 配置归档：读取并记录固件版本，备份模块地址配置与测试日志。
5. 合规包装：防静电袋密封，气泡膜加固，贴附 QC 合格标签出库，可提供测试视频与报告。

技术避坑指南

1. 配置软件版本不兼容新模块需匹配 ELOP II Factory 软件版本，版本过低会导致模块无法识别、配置失败。更换前核对软件版本，必要时升级软件。案例：某化工项目更换模块后，软件无法识别，经查为软件版本 V6.2 过低，需升级至 V7.0 以上。
2. 模拟量信号类型错配模块 AI/AO 可配置为 4-20mA 或 0-10V，错设会导致信号异常、测量不准。更换前记录原模块信号类型，新模块上机前复刻配置。提醒：拍照记录原模块配置，避免信号类型错配！
3. 背板连接器损坏插拔时用力不均易导致背板针脚弯曲、断裂，造成接触不良、信号中断。需垂直插拔，禁止蛮力操作，安装前检查针脚状态。
4. 静电损坏风险化工区干燥季节静电强，未做防护直接操作，易击穿模块芯片。教训：见过工程师未戴手环操作，模块通电后冒烟，直接报废，损失超万元。
5. 电源负荷不足新增 I/O 模块需核算机柜总功耗，预留 20% 余量，避免电源长期过载保护，导致 SIS 系统停机。

常见问题解答

Q1：F3 AIO 84 01 支持热插拔吗？A：不支持。该模块属于 SIS 系统安全级 I/O 模块，更换必须断电。带电操作会损坏背板连接器，还可能触发安全回路误动作，影响现场设备安全运行。

Q2：这个型号停产了吗？能买到原装吗？A：F3 AIO 84 01 (982200409) 已停产，原厂无新货，市场库存稀缺。我们提供全新原装现货，来自 HIMA 授权渠道库存，可提供序列号官网核验，附带出厂质检报告与配置记录。

Q3：F3 AIO 84 01 和 F3 AIO 16 01 有什么区别？能直接替换吗？A：两者均为 F3 系列模拟量 I/O 模块，但配置不同，不能直接替换：

• F3 AIO 84 01：8 路 AI + 4 路 AO，适用于中小规模模拟量信号
• F3 AIO 16 01：16 路 AI，无 AO，适用于高密度模拟量输入场景替换需重新配置系统 I/O 地址与组态，工作量约 1 小时。

Q4：更换后需要重新编程吗？工作量大吗？A：同型号同配置直接替换无需重编程，模块会自动加载系统组态。跨配置替换需重新下载配置并适配 I/O 地址，工作量约 1 小时。建议更换前备份组态与配置参数，避免数据丢失。

Q5：质保多久？出问题怎么办？A：提供 12 个月质保，覆盖非人为硬件故障。人为损坏（静电、过压、摔落、错接电源）不在保修范围。售后可远程协助诊断，1 年内非人为故障可换货。

Q6：需要常备缓冲库存吗？A：该型号已停产、原厂交期长（需全球调货，周期 4-8 周），属于关键安全备件。建议现场储备 1-2 块，可大幅缩短故障停机时间，降低化工生产损失。
