描述
产品详情
・型号：Z7116・品牌：HIMA（黑马）・系列：HIQuad H41q / H51q SIS 安全仪表系统
规格参数
| 项目 | 参数 |
|---|---|
| 硬件形态 | DIN 导轨安装端子连接器，可搭配预制连接电缆 |
| 通道数量 | 16 路数字输入通道 |
| 板载器件 | 每通道状态 LED 指示灯，内置信号分流保护电阻 |
| 适配卡件 | H41q/H51q 系列数字输入 DI 卡件 |
| 信号类型 | 24VDC 开关量数字输入信号 |
| 接口 | 一端专用 DIN 连接器对接 SIS 卡件，一端螺钉端子接现场线缆 |
| 工作温度 | -40℃ ~ +70℃（以原厂手册为准） |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5%‑95% RH，无冷凝 |
| 防护等级 | IP20，控制柜内部安装 |
| 安装方式 | DIN35 导轨卡扣安装 |
| 重量 | 约 0.28kg（不含长电缆，参考实物） |
产品介绍

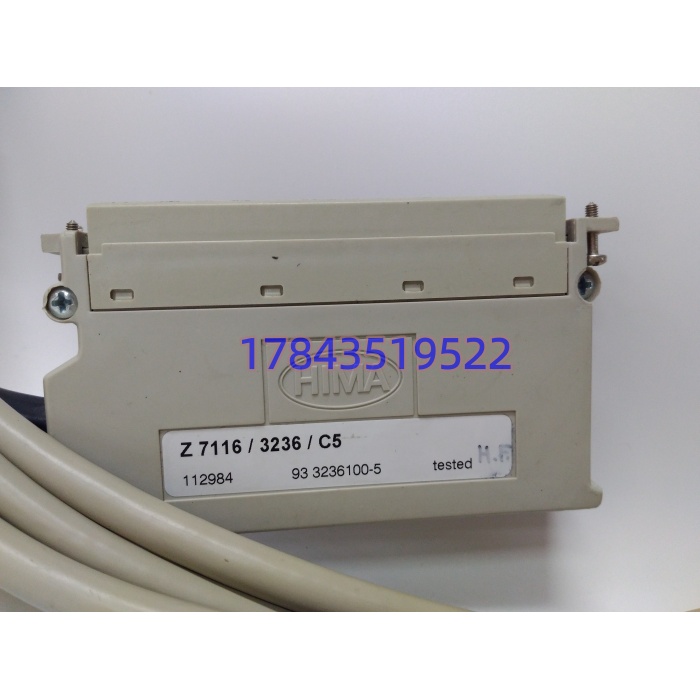

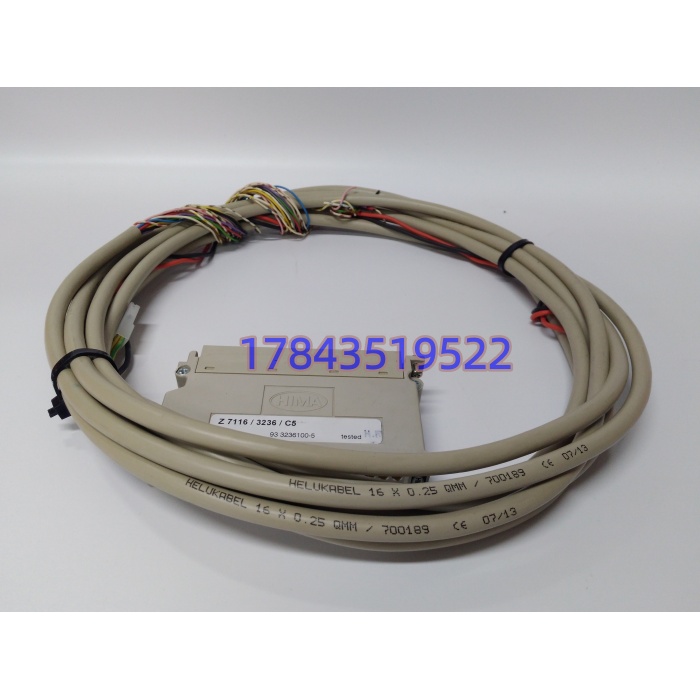

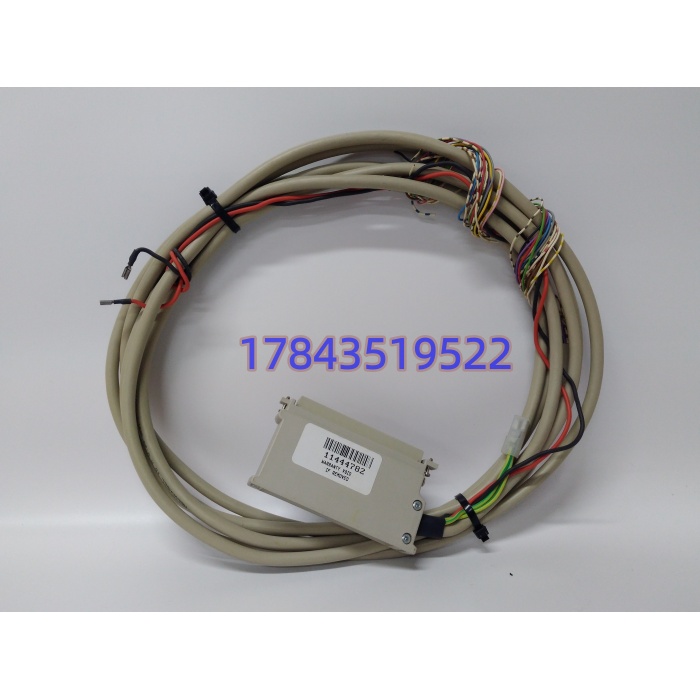

Z7116 是 HIMA H41q/H51q 老 SIS 系统的数字输入前置接线组件，卡件本体安装在 SIS 机架，Z7116 装在控制柜导轨上，通过专用预制电缆和 DI 卡件相连；现场开关、接点信号接入该组件，每一路通道自带 LED，现场就可以直观查看 DI 点通断状态，内置分流电阻用来适配安全卡件输入回路。它不属于逻辑运算卡件，只做信号转接与状态指示。
坦白讲，很多维护人员排查 DI 通道故障，只会去查现场接点和 SIS 机架内卡件，忽略这套前置接线组件。端子氧化、内部电阻老化、LED 回路损坏，会出现通道报故障、指示灯不亮，但机架卡件本身无告警。该型号已经停产，原厂不再出新货；不同子版本的配套电缆长度有区分，替换时电缆长度要匹配机柜布线。市面货源以拆机备件为主。
应用场景与行业案例
我在现场遇到过，现场接点通断正常，SIS 机架 DI 卡件自检全部无告警，部分 DI 点读取状态异常，折腾很久，才定位 Z7116 内部分流电阻劣化。接线组件本身不会造成 SIS 系统整体停车，但对应 16 路数字输入测点全部失真，ESD、火气联锁的开关采集点失效，带来安全保护风险。‑ 石化老装置 H41q SIS 系统：ESD 紧急停车开关、现场火气接点信号转接，整套 SIS 硬件定型，优先备件替换。‑ 油气场站 F&G 火气系统：火焰、可燃气体开关量接点采集，没有全新原厂供货。‑ 化工压缩机 SIS 保护回路：大量开关型安全接点接入，机柜布线已经定型，改动布线工作量大。
真实案例：某炼化车间 H41q SIS，Z7116 其中 3 个通道内部电阻老化，现场火气开关信号上传 SIS 状态错乱。维护人员反复检查现场接点、更换机架 DI 卡件，故障没有消除。厂区没有备用接线组件，采购经过通道测试的拆机件等待 22 天。备件到位前，对应几路火气报警只能依靠就地仪表查看。事后设备部将 Z7116 划入 B 级 SIS 辅助备件清单。
