产品深度介绍
F8652X 是德国 HIMA 旗下 H41q/H51q 系列的安全级中央 CPU 模块，专为过程工业安全仪表系统（SIS）设计，广泛应用于石油化工、电力、天然气等领域的紧急停车（ESD）、燃烧管理（BMS）和安全联锁保护。
该模块采用双核时钟同步冗余架构（Intel 386EX，32 位 / 25MHz），符合 IEC 61508 SIL3 安全等级；板载 1MB SRAM、1MB 系统 Flash 与 512KB 用户程序 Flash，配备双路电气隔离 RS485 接口与 4 位诊断显示；支持故障安全断电、硬件看门狗保护与电池数据备份，是保障高危工艺安全停机的核心控制单元。

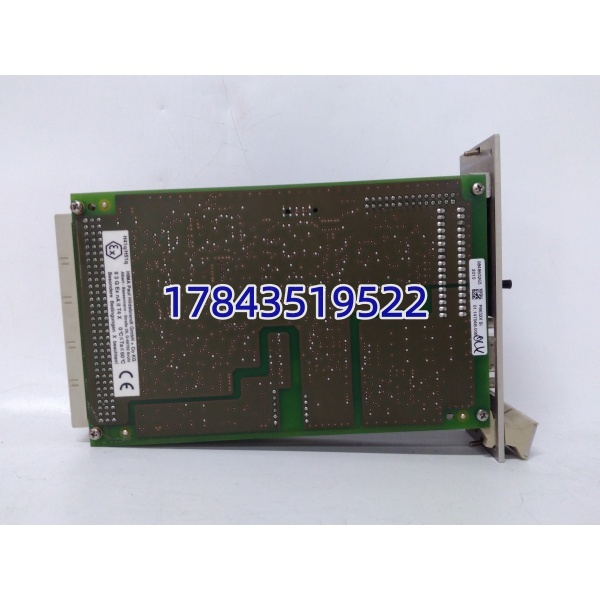

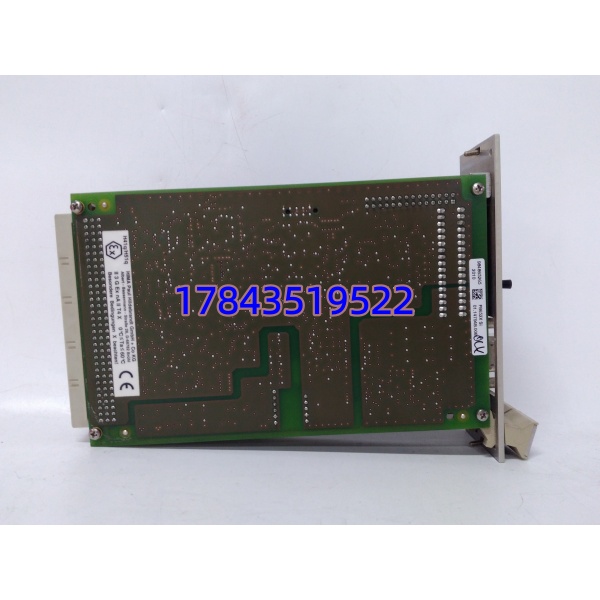

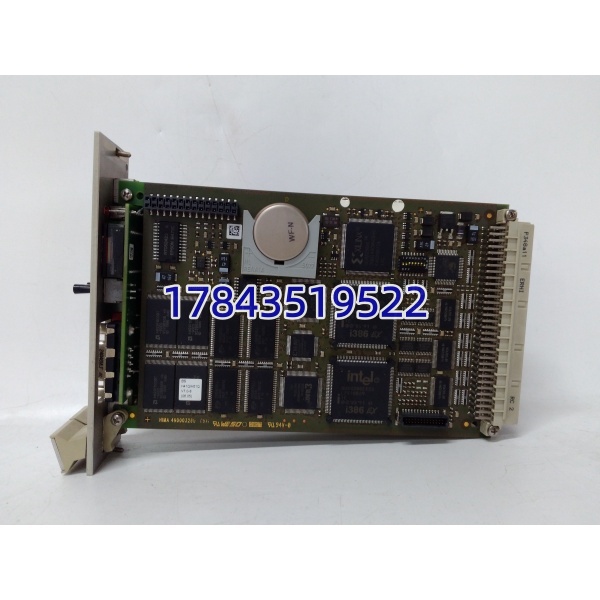

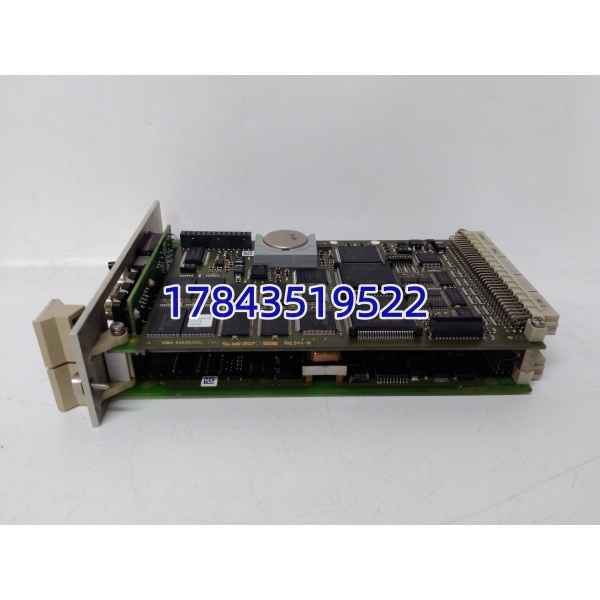

HIMA F8652X
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 型号 | F8652X（984865265） |
| 品牌 / 产地 | HIMA（德国） |
| 适配系统 | H41q-MS /-HS/-HRS 安全仪表系统 |
| 处理器 | 双核 Intel 386EX，32 位，25MHz（时钟同步） |
| 安全等级 | IEC 61508 SIL3 |
| 内存 | 1MB SRAM（带电池备份） |
| 程序存储 | 512KB Flash-EPROM（用户程序） |
| 系统存储 | 1MB Flash-EPROM（操作系统） |
| 通讯接口 | 2×RS485（电气隔离，最高 57.6kbps） |
| 诊断显示 | 4 位 LED 矩阵显示（故障 / 状态信息） |
| 电源 | 24VDC（±15%），内部生成 5V/2A |
| 工作温度 | -20°C ~ +60°C |
| 冗余设计 | 双 CPU 同步运行，故障自动安全关断 |
| 认证 | TÜV，EN 62061，EN 50128 |
| 尺寸 | 120 × 80 × 40mm（8SU） |
| 重量 | 约 0.8kg |
HIMA F8652X
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 报备工艺停机，确认 SIS 系统处于安全状态
- 断开 HIMA 机柜总电源及 UPS，静置 5 分钟放电
- 佩戴防静电手环、使用防静电垫，防止静电击穿芯片
工具准备
- 十字螺丝刀（PH1）、一字螺丝刀
- 万用表（测电压 / 通断）
- 手机（拍照记录原接线、开关状态、插槽位置）
- 标签纸、记号笔（标记线缆与站地址设置）
备份工作
- 导出当前 SIS 程序与安全配置，备份至 U 盘与云端
- 拍照记录：模块插槽号、RS485 接线、DIP 开关（S1-S7）位置、电池开关状态
阶段二：旧模块拆卸（15 分钟）
- 断开模块线缆：双 RS485 通讯线、电源接线、电池连接线
- 松开上下固定螺丝，沿导轨垂直抽出（避免磕碰背板连接器）
- 检查背板针脚：无弯曲、氧化、油污，用压缩空气清理灰尘
- 记录旧模块型号、序列号、固件版本及 DIP 开关站地址设置
- 清理插槽周边杂物，确保安装环境洁净
阶段三：新模块安装（20 分钟）
- 拆封新模块，核对型号 F8652X、序列号，外观无划痕变形
- 复刻配置：对照照片设置 DIP 开关（S1-S7）站地址、波特率与终端电阻
- 对准背板插槽（防呆设计），垂直推入至卡扣锁定，拧紧固定螺丝
- 恢复接线：RS485（A/B 线）、电源、电池线按标识连接，确保牢固
- 自检：模块无倾斜、线缆无挤压、接口连接可靠，手动轻晃无松动
阶段四：上电测试（15 分钟）
- 上电前检查：万用表测电源端子 24VDC±15%，无短路
- 机柜上电，观察 4 位 LED 显示：正常显示状态码，故障则报对应代码
- 连接 HIMA 编程软件，扫描网络确认模块在线，核对固件版本
- 下载备份安全程序，重启模块进入 RUN 模式，验证冗余同步正常
- 功能测试：模拟 ESD 信号，系统响应迅速、逻辑执行准确
- 连续运行 30 分钟无报警、无异常发热，更新运维台账与库存记录
HIMA F8652X
常见问题解答
Q1：F8652X 和 F8650X 有什么区别？能直接替换吗？A：不能直接替换。F8652X 是 H41q/H51q 平台的老款 SIL3 CPU（双核 386EX）；F8650X 是 HIMax 平台的新款 CPU（双核 ARM），硬件背板、通讯协议与软件配置均不兼容。需按原平台选型，不可跨系列替换。
Q2：这个模块支持热插拔吗？A：不支持热插拔。F8652X 属于 H41q 系列老款 CPU，更换必须断电；强行热插拔会导致背板损坏、模块烧毁或安全系统误动作，需停机维护。
Q3：属于停产物料吗？后期采购难度大吗？A：已停产（EOL），HIMA 主推升级型号 F8650X。作为老 SIS 系统刚需备件，市场库存有限、原厂交期长（8-12 周），采购难度高。建议按 A 类备件战略备货 2-3 套，避免断供导致系统无备件更换。
Q4：更换后程序会丢失吗？需要重新编程吗？A：正常更换无需重新编程。 内置 Flash 存储程序，电池备份 SRAM 数据；同型号替换后自动加载程序，冗余配置同步。仅固件版本差异大时需重下程序，工作量约 30 分钟。
Q5：质保周期与售后保障是什么标准？A：提供12 个月质保，覆盖原厂材质与工艺缺陷，符合 SIL3 认证。人为损坏（静电、接线错、过载、进水）、现场腐蚀、超温使用不在质保内。可提供出库质检、序列号原厂核验，支持远程技术指导安装调试与配置。
质量透明化检测流程
- 入库验收检测核验 HIMA 原厂标签、序列号与型号 一致性；外观全检无划痕、变形、芯片损伤；查询原厂系统确认序列号真实有效、非翻新；核对合格证、装箱单、TÜV 认证文件，完成来源追溯存档。
- 上机功能测试搭建 H41q 模拟机架，插入模块通电自检；测试双核冗余同步，故障切换响应迅速；双 RS485 通讯测试，数据传输稳定无误；运行标准安全程序，连续 24 小时负载运行温度≤60℃，记录参数生成报告。
- 电气参数测试Fluke 万用表测 24VDC 供电，电压波动 ±15% 内正常；500V 摇表测绝缘电阻 > 10MΩ，无漏电；检查通讯接口导通性，无虚接断路；测试看门狗与安全关断功能，触发准确、响应可靠，符合电气安全标准。
- 固件与配置验证读取并记录固件版本（如 V4.1.2）；备份默认安全配置，拍照记录 DIP 开关与电池开关位置；核对 SIL3 认证信息，确保安全功能合规。
- 最终质检与包装质检逐项复核签字，粘贴 QC 合格标签；防静电袋密封，气泡膜 + 加厚纸箱防护；随货附带质检报告、序列号核验指引、配置手册，全程可追溯。
运维库存策略（备件管理视角）
该模块属于A 类关键安全备件，已停产、库存稀缺，缺货直接导致老 SIS 系统无备件更换，存在重大安全风险。
- 建议最低库存：2-3 套战略缓冲库存（1 套在用、1 套冗余、1 套应急）
- 采购模式：锁定市场现货，签订框架协议批量锁价，避免价格上涨
- 生命周期规划：已停产，立即执行最后一次采购，备足未来 3-5 年需求
- 风险管控：同步规划系统升级至 HIMax 平台（F8650X），逐步淘汰老 H41q 系统，降低停产备件依赖
