产品深度介绍

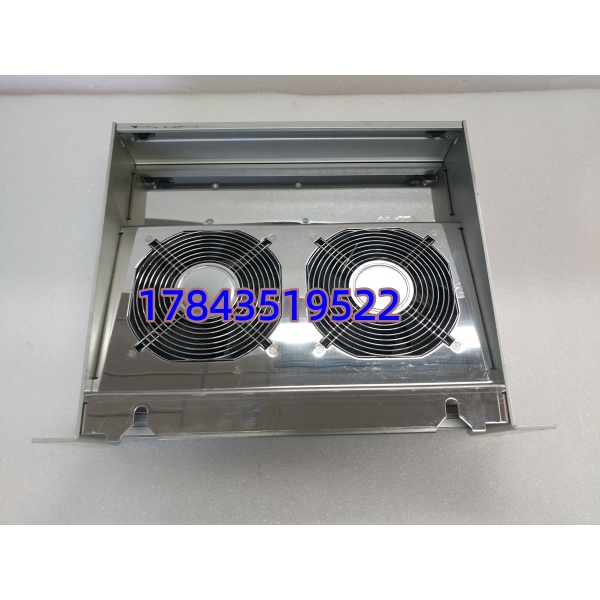

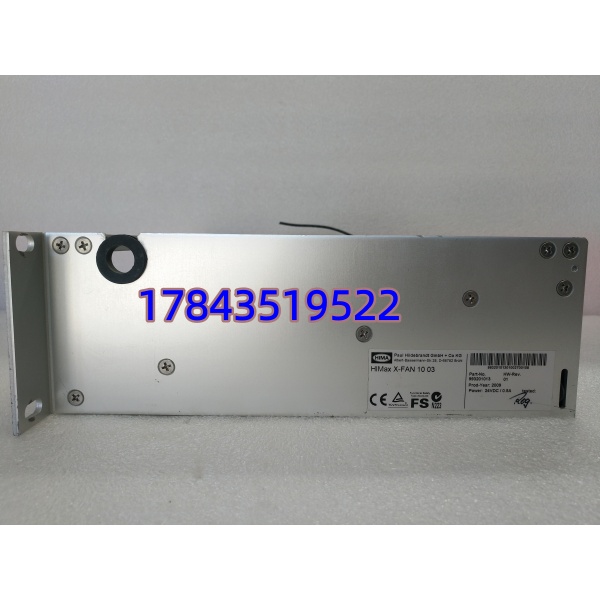

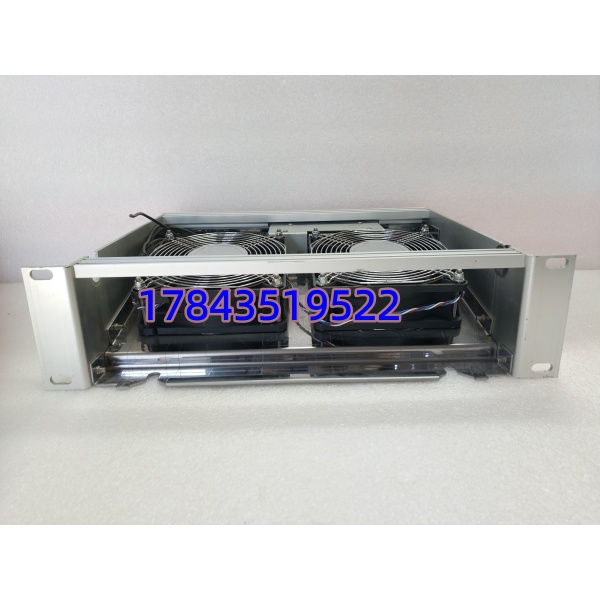

HIMA X-FAN1003 993201013 是黑马安全控制系统配套专用散热风扇模块，适配主流 HIMA 安全 PLC 机箱。模块采用双风扇冗余架构，单台风扇故障时，另一台可独立持续工作，不会中断整体散热效果。
模块集成状态监测电路，风扇停转、转速异常时可向主控系统上传故障信号，及时发出告警，提醒运维人员更换。整体结构紧凑，适配机箱标准插槽，运行噪音低，具备宽温、抗振动、抗电磁干扰特性，可长期应用于石油化工、电力、轨道交通等对安全等级要求严苛的工况，避免设备因积热出现死机、器件老化加速等问题。
关键技术规格
| 参数 | 数值 |
|---|---|
| 完整型号 | X-FAN1003 993201013 |
| 供电电压 | 24V DC（±10%） |
| 风扇配置 | 双轴流风扇，冗余运行 |
| 监测功能 | 风扇转速检测、故障信号输出 |
| 工作电流 | 单风扇 ≤0.15A，整机 ≤0.3A |
| 工作温度 | -10°C ~ +60°C |
| 存储温度 | -20°C ~ +70°C |
| 运行噪音 | ≤45dB |
| 安装方式 | 机箱插槽式安装 |
| 防护等级 | IP20 |
| 重量 | 约 0.28kg |
| 认证 | CE、TÜV 安全认证 |
质量检测流程
- 入库验收：核验 HIMA 原厂铭牌、序列号及物料编码，外观完好无破损，配件齐全。
- 上电自检：接入 24V DC 电源，双风扇同步启动，指示灯状态正常，无异响。
- 功能测试：模拟单风扇停转，模块可正常上报故障信号，冗余风扇持续运转。
- 老化测试：连续 24 小时通电运行，转速稳定，温升正常，无异常停机。
- 电气测试：测量工作电流，参数符合标准，绝缘性能达标。
- 包装出库：采用原厂防静电包装，外加缓冲材料防护，粘贴质检合格标签并附测试记录。
技术避坑指南
- 带电插拔模块
- 问题：该模块虽为外设配件，但插槽带电，热插拔容易造成插槽短路、内部电路损坏，还会触发安全系统临时告警。
- 避坑：必须整机断电后插拔，严格遵守停机操作规范。
- 案例：现场人员带电更换，导致插槽弹片烧蚀，额外增加检修工作量。
- 风道堵塞影响散热
- 问题：现场粉尘、纤维堆积，遮挡风扇进风口与出风口，散热效率大幅下降，造成机箱整体温度偏高。
- 避坑：定期清理机箱风道与滤网，安装位置远离粉尘、棉絮较多的区域。
- 安装不到位引发接触不良
- 问题：模块未完全推入卡槽，弹片接触不实，出现时转时停、频繁报故障的情况。
- 避坑：推入模块直至卡扣完全锁死，安装后轻晃模块，确认无松动。
- 供电电压波动
- 问题：24V DC 电压超出 ±10% 范围，会导致风扇转速异常、启停紊乱。
- 避坑：上电前用万用表检测供电电压，电压不稳时搭配稳压装置，避免与大功率负载共用供电回路。
- 静电损伤内部电路
- 问题：干燥环境下未做防静电防护，静电击穿监测芯片，造成风扇运转正常但无法上报状态信号。
- 避坑：操作全程佩戴防静电手环，模块取出后尽快完成安装。
