HIMA F3236 | 16 通道数字输入模块 安全系统备件

描述

产品深度介绍

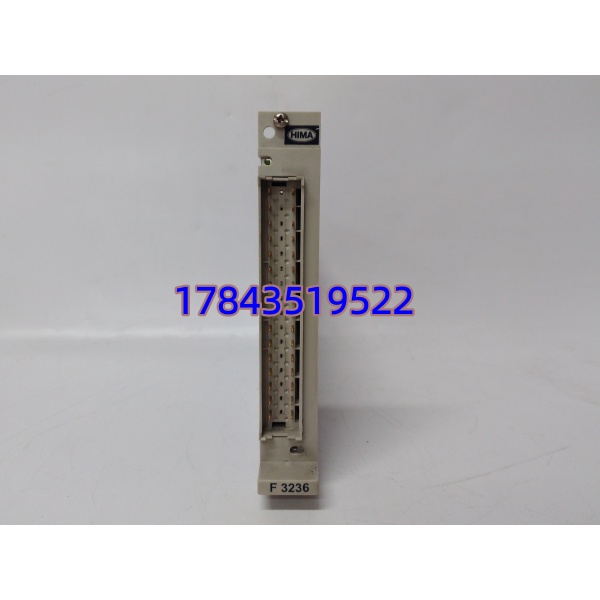

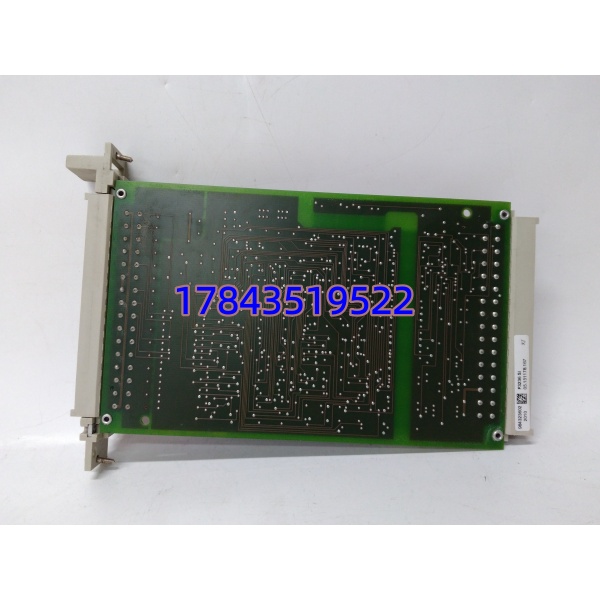

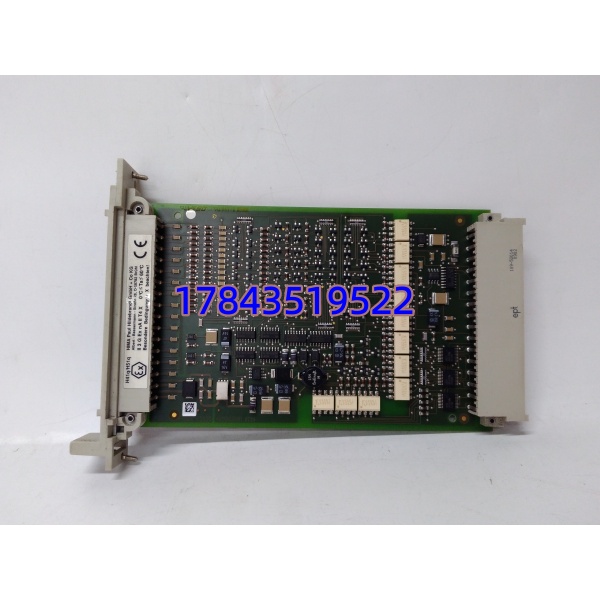

HIMA F3236 是德国 HIMA 公司推出的16 通道安全型数字输入模块，专为 HIMatrix 系列安全控制系统设计，是紧急停车系统（ESD）、火灾气体检测（F&G）及过程安全联锁的核心信号采集单元。

模块符合 IEC 61508 SIL3 安全等级认证，支持 AK1~6 级安全隔离要求，每通道具备独立电气隔离与自诊断功能，可在线检测线路短路、断路故障。工业级宽温设计（-40°C~+70°C），加固 PCB 与三防涂层，适应化工、油气、电力等高风险恶劣工况，是安全仪表系统（SIS）的高频维保备件。

HIMA F3236

关键技术规格

HIMA F3236

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 必须切断安全系统总电源，静置 5 分钟释放残余电量，防止触电与静电损坏。全程佩戴防静电手环，在防静电台面操作；安全系统严禁带电插拔，避免破坏安全逻辑。提前备份系统安全程序，拍摄旧模块接线端子、DIP 开关位置照片留存。

准备工具：十字螺丝刀、Fluke 万用表、标签贴纸、防静电防护用品。

阶段二：拆卸旧模块（15 分钟）

1. 标记每路输入信号线端子号，依次拔下接线插头，避免混线。
2. 松开模块上下固定卡扣，水平平稳拔出卡件，避免拉扯背板连接器。
3. 检查机架背板针脚无弯曲、氧化、烧蚀，用软刷清理插槽积尘。
4. 整理原有线束，避免线芯破损或接头松动。

阶段三：安装新模块（15 分钟）

1. 核对实物型号 F3236，确认适配 HIMatrix 机架插槽。
2. 复刻旧模块 DIP 开关配置（站地址、通道模式），严格对照照片操作。
3. 对准插槽垂直推入，卡扣完全咬合锁定，确保无倾斜、松动。
4. 按标记复原 16 路输入信号线，端子螺丝适度锁紧（0.5N・m 扭矩）。

自检确认：模块卡位牢固、接线无误、DIP 开关设置正确、无工具遗留柜内。

阶段四：上电测试（20 分钟）

1. 上电前复测回路绝缘电阻（>10MΩ），排查短路隐患，确认 24V 供电正常。
2. 分段上电，观察模块 RUN/ERR 指示灯状态：绿灯常亮为正常，红灯闪烁为故障。
3. 通过 HIMA 编程软件扫描硬件，识别 F3236 模块，核对固件版本与配置参数。
4. 逐通道模拟 24V DC 输入信号，测试信号采集准确、无延迟、无误触发。
5. 连续空载运行 30 分钟，无报警、无异常温升，安全诊断功能正常即为合格。

HIMA F3236

质量检测流程

1. 入库验收核验德国原厂序列号、出厂合格证，检查板卡无腐蚀、无划痕、无维修痕迹，防静电袋未拆封，附件（说明书、接线端子）齐全。
2. 电气检测使用 500V 摇表完成绝缘测试，复测通道输入阻抗、隔离耐压、供电电流，数值符合 SIL3 安全标准。
3. 上机实测接入 HIMA HIMatrix F35 原厂测试机架，完成通电自检、16 通道信号全量程测试、24 小时老化测试，留存检测报告。
4. 固件核验读取并记录固件版本，备份安全配置参数，规避版本不兼容导致的安全逻辑异常。
5. 成品包装检测合格后密封防静电袋，搭配缓冲材料加固包装，粘贴质检合格标签（含日期、序列号）。

常见问题问答

Q1：F3236 支持热插拔吗？A：绝对不支持。该模块为安全系统核心部件，带电插拔会导致安全逻辑紊乱、背板烧毁，甚至引发安全联锁误动作，必须完全断电后更换。

Q2：更换后某通道无信号采集是什么原因？A：高发诱因有三点：接线端子虚接、通道 DIP 开关配置错误、外部传感器 / 触点故障。曾遇到多起同类问题，重新紧固接线并核对配置后，通道恢复正常。

Q3：F3236 与 F3226 可以直接替换吗？A：不能直接替换。 为 16 通道，F3226 为 8 通道，背板引脚定义、配置软件参数均不同，替换需重新组态、接线，建议同型号替换。

Q4：该模块适用于哪些安全系统场景？A：广泛用于紧急停车系统（ESD）、火灾气体检测系统（F&G）、过程安全联锁（SIS），覆盖化工、油气、电力、冶金等高风险行业的安全仪表系统。

Q5：货品质保周期多久？安全认证是否齐全？A：提供12 个月原厂质保，出厂全项安全检测合格出库。具备SIL3、CE、UL、CSA认证，可提供认证证书、原厂检测报告与序列号溯源服务。
