产品深度介绍

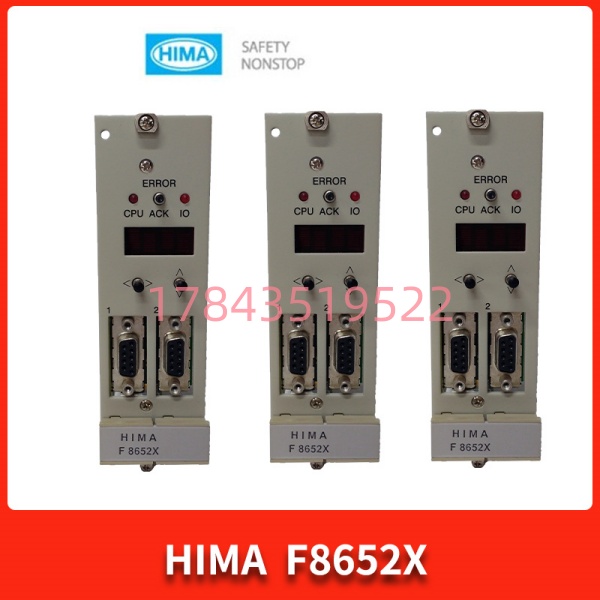

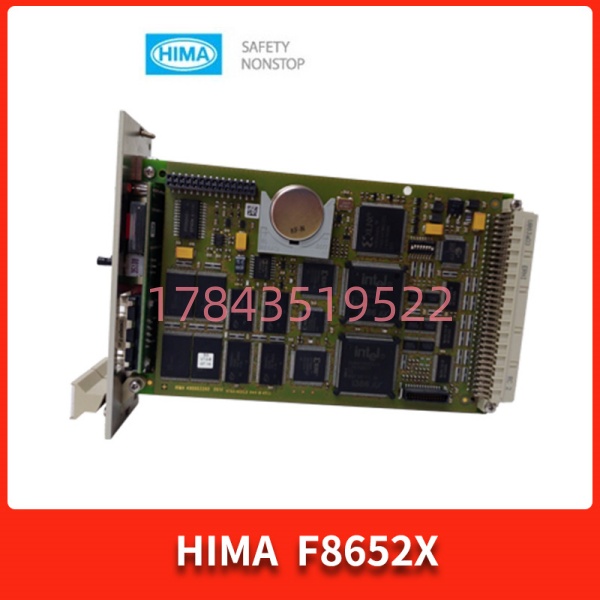

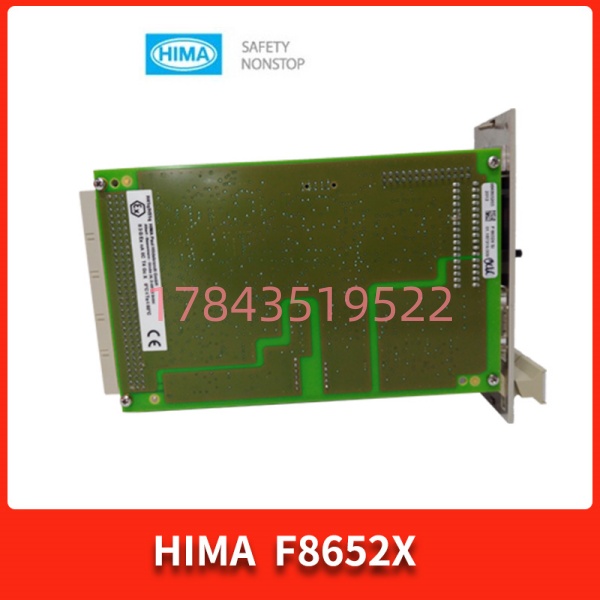

HIMA F8652X 是德国黑马公司专为高安全需求场景设计的核心 CPU 模块，隶属于 H41q 安全仪表系统（SIS），主要应用于紧急停车（ESD）、燃烧器管理（BMS）及消防气体检测等关键控制系统。该模块采用双时钟同步 32 位处理器架构，内置硬件冗余与故障自诊断机制，符合 IEC 61508 SIL3 国际安全标准，能在极端工业环境下确保系统响应的实时性与可靠性。作为安全系统的运算核心，F8652X 负责实时采集安全信号、执行联锁逻辑并驱动安全输出。其双处理器架构可实时交叉校验运算结果，任一单元故障均能触发无扰动切换。模块自带四位诊断显示屏与硬件看门狗，配合丰富的通讯接口，可无缝接入现有 DCS/PLC 网络，为石化、电力、冶金等行业提供稳定的安全防护屏障。
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 处理器 | 双 INTEL 386EX，32 位，时钟同步 25 MHz |
| 内存配置 | 系统 Flash-EPROM：1 MB；用户程序 Flash-EPROM：1 MB；数据 SRAM：1 MB |
| 安全等级 | IEC 61508 SIL 3，PL e |
| 通讯接口 | 2×RS485（电气隔离）；支持 HIMA 专用总线 |
| 诊断显示 | 4 位数字矩阵显示屏 |
| 看门狗输出 | 24V DC，500 mA，防短路保护 |
| 工作电压 | 5 V DC / 2 A |
| 物理规格 | 占用 8SU 导轨空间；欧洲标准 PCB 设计 |
| 工作温度 | -20°C ~ +60°C |
| 适用系统 | HIMA PES H41q-MS、HS、HRS 系列 |
安装与接线指南
阶段一：准备工作（预计 10 分钟）
⚠️ 安全第一
- 确认生产部门许可，规划系统停机窗口
- 将安全系统切换至手动模式，隔离现场执行机构
- 断开机架主电源与备用 UPS，等待 5 分钟至电容放电完毕
- 全程佩戴防静电手环，在防静电垫上操作
工具与备份
- 工具：PH1 十字螺丝刀、Fluke 万用表、标签纸、记号笔
- 拍照：旧模块 DIP 开关、接线端子、整体布局
- 软件：导出当前安全程序至 U 盘，核对固件版本
阶段二：拆卸旧模块（预计 8 分钟）
- 拆除模块前盖，按压两侧卡扣取下
- 标记并断开所有线缆，松开端子螺丝，轻拉出线
- 用一字螺丝刀下压底部导轨卡扣，垂直向外拔出模块
- 检查背板连接器针脚，压缩空气除尘，禁止触摸金属针脚⚠️ 严禁摇晃或倾斜拔出，避免损坏背板总线
阶段三：安装新模块（预计 12 分钟）
- 拆封新模块，核对型号 F8652X，检查外观无损伤
- 复刻配置：对照照片设置 S1-1~7 DIP 开关（站地址）
- 对准背板防呆接口，垂直均匀用力按压，听到 “咔哒” 声确认锁定
- 按标签恢复接线，螺丝扭矩约 0.5 N・m，轻拉测试牢固度
- 安装前盖，检查模块与导轨、相邻模块对齐
自检清单
- DIP 地址与原模块一致
- 所有线缆连接正确、螺丝紧固
- 模块卡扣完全锁定
阶段四：上电测试（预计 15 分钟）
- 测量供电电压：5V DC ±5%，确认无短路
- 单独给 CPU 机架上电，观察 LED：
- RUN 绿灯常亮：正常；ERROR 红灯：故障；DIAG 黄灯：警告
- 连接编程软件，扫描网络确认通讯正常
- 下载程序，切换至 RUN 模式，观察无报警
- 模拟 3~5 项安全联锁，验证输入响应与输出动作准确
- 连续运行 30 分钟，监控温度与状态稳定
常见问题解答 (FAQ)
Q1: F8652X 支持热插拔吗？更换是否必须停机？A: 不支持热插拔。作为 SIL3 级安全 CPU，设计上要求完全断电更换。热插拔会导致背板总线电压冲击，轻则通讯中断，重则烧毁模块或触发系统误停机，存在严重安全风险。如需在线维护，建议采用 H41q 冗余 CPU 架构（双 F8652X），可实现无扰切换。
Q2: F8652X 与 F8650X、F8628X 有什么区别？能直接替换吗？A: 三者硬件与固件不兼容，不能直接替换。
- F8650X：早期基础 CPU，内存 512KB，仅支持基础安全逻辑
- ：中高端型号，1MB 内存，双处理器，SIL3，适用于 H41q 主流系统
- F8628X：4 通道专用控制器，针对分布式 I/O 设计替换需重新配置地址、下载适配程序，并重新认证安全逻辑。
Q3: 更换 CPU 后，原有程序会丢失吗？需要重新编程吗？A: 同型号直接更换程序不会丢失。 程序存储于非易失性 Flash-EPROM 中。更换步骤正确时，新模块上电后会自动加载程序并同步数据。若升级型号或固件不匹配，需重新下载程序并校验兼容性。建议更换前务必备份程序。
Q4: 模块显示 ERROR 红灯常亮，如何排查？A: 常见原因及处理：
- 配置错误：DIP 开关地址冲突 → 核对地址，重新设置
- 固件不兼容 → 刷新至与系统匹配的固件版本
- 硬件故障：双处理器校验失败 → 立即停用，返厂检测
- 通讯故障：RS485 总线短路 → 检查接线与终端电阻可通过四位数码显示代码，对照手册精确定位故障点。
Q5: 质保期多久？售后如何处理？A: 全新原装 提供12 个月质保（自发货日起）。质保覆盖：硬件出厂缺陷、功能异常。不保范围：静电击穿、接线错误、超温 / 超压、外力损坏。故障流程：联系客服→提供故障代码 / 照片→远程诊断→质保期内免费更换或维修。
A: 价格差异源于货源：
- 原装现货：原厂库存，带完整包装、序列号可查，价格稳定
- 翻新 / 维修件：拆机修复，无原厂质保，风险高鉴别方法：
- 查验序列号，向 HIMA 官方核实生产日期与渠道
- 检查防静电袋封条、出厂标签、PCB 光泽度与焊点
- 要求提供原厂测试报告与出库证明我们只售全新原装，可提供完整溯源文件。
