产品深度介绍 (Product Introduction)

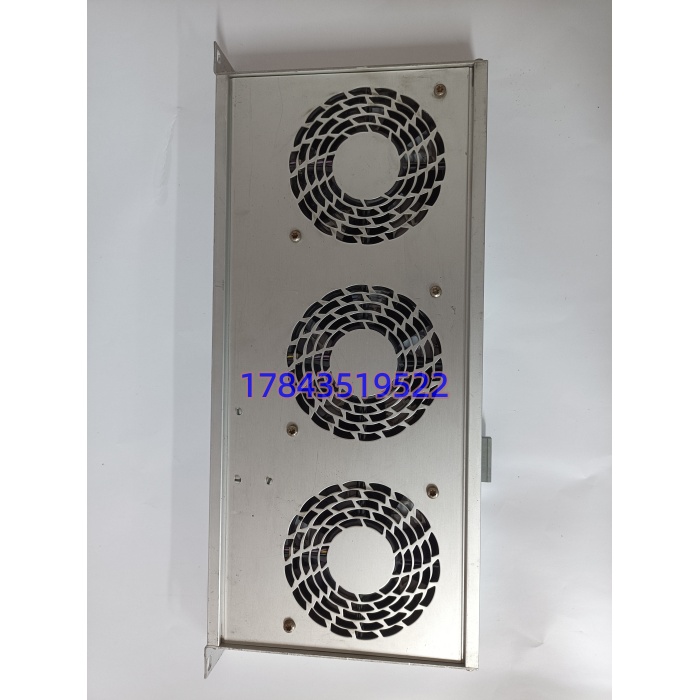

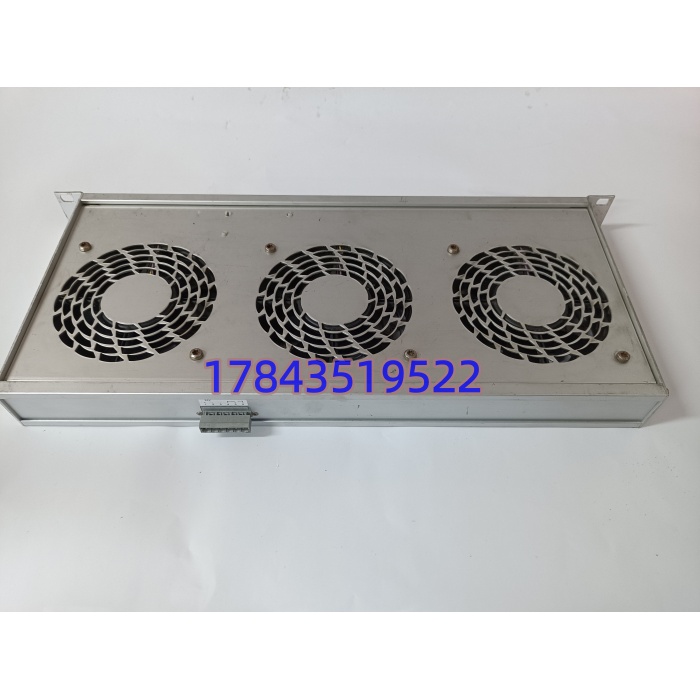

HIMA K9203 (996920302) 是 HIMA 专为安全仪表系统 (SIS) 控制机柜设计的 19英寸 1U 机架式循环风扇单元，内置 3 组独立轴流风扇并提供风扇运行监控信号，可直接安装于 HIMA H41q/H51q/Planar 系列标准机柜。
相比普通机柜风扇，K9203 具备运行监视触点可接入 DCS/ESD 报警回路，单风扇故障不影响整体散热，阳极氧化铝壳体耐工业腐蚀环境，是保障 SIS 机柜长期不过热的低成本保险手段
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | HIMA K9203 (Order No. 996920302) |
| 供电电压 | 24 V DC（允许范围 20.4～28.8 V DC，纹波 ≤15%） |
| 最大电流 | ≈ 0.75 A @ 24 V DC |
| 风扇配置 | 3× 独立轴向风扇，并联运行 |
| 额定风量 | ≈ 300 m³/h（约 176 CFM） |
| 额定转速 | 2800 rpm |
| 噪声水平 | ≈ 55 dB(A) @ 1 m |
| 设计寿命 | ≥ 62,500 h @ 40℃ 环境温度 |
| 安装方式 | 标准 19″ 机架，1U 高度，深度 ≈ 215 mm |
| 外壳材质 | 阳极氧化铝 |
| 防护等级 | IP20（仅限柜内安装） |
| 故障监控 | 干接点报警输出（风扇停转/异常时闭合/断开，视具体版本） |
| 工作温度 | -20～+70℃ |
| 储存温度 | -55～+85℃ |
| 重量 | ≈ 1.8 kg |
| 认证 | CE、UL |
技术避坑指南 (Lessons from the Field)
❗ 风扇风向装反
见过现场把 K9203 倒着装——进风变出风，热风在柜顶积聚而不是抽出去。装完后通电看一眼叶片旋转方向，壳体侧面通常有箭头标 airflow direction，朝柜外出风才对。
❗ 报警干接点类型搞错
K9203 的故障监控是简单的机械继电器干接点，部分批次是 NO、部分是 NC。我碰到过一个项目，报警点在系统里一直报”风扇故障”，结果是按 NO 组态但实际是 NC。建议先用万用表量常态和停转时的通断再组态 DCS 点。
❗ 24V 电源容量不足
三台风扇启动瞬间电流可达标称 2～3 倍（约 1.5～2 A 峰值）。如果跟其他 24V 负载共用小功率开关电源，合闸瞬间可能拉低电压导致相邻模块复位。核算机架总 24V 负载，留 20% 余量。
❗ 忽略定期清灰
这是机械运动件。化工、水泥厂环境下 1～2 年扇叶积灰会导致动平衡破坏、噪音变大甚至停转。建议纳入年度巡检——断电后用压缩空气由内向外吹扫。
