描述
产品深度介绍

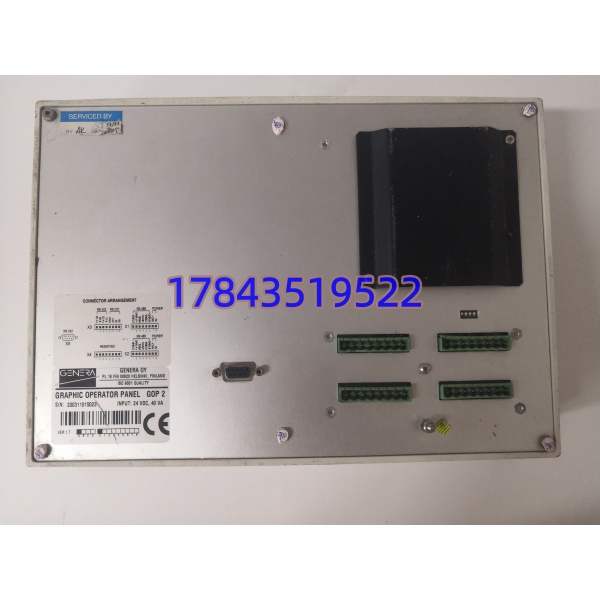

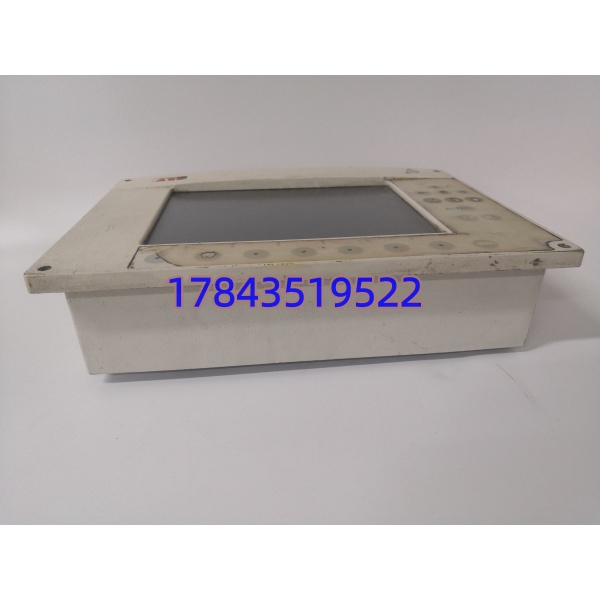

HIMA GOP2 是 HIQuad H51q 老款 SIS 安全系统配套专用柜前本地操作面板，搭配 F8650E 安全 CPU 组成完整 ESD、F&G 火气联锁系统本地监控单元。面板嵌入 19 英寸机柜正面，无需外接上位电脑，运维人员可就地读取整套安全机架全部故障与联锁信息。
设备仅具备查看、报警复位功能，无修改安全逻辑的权限，不会对 SIL3 安全回路造成干预风险。依靠机架背板总线与主控实时交互，开机自动同步系统全部通道状态，背光液晶屏适配厂房昏暗机柜环境，多用于存量炼化、电厂老安全系统备件替换、机柜改造升级场景。
应用场景与行业案例
工程痛点描述存量 HIMA H51q 安全系统服役周期普遍超 10 年，原厂 GOP2 订货周期 2–3 个月。操作面板老化黑屏、按键失灵后，现场出现联锁故障只能远程登录上位机查看，中控距离机柜较远时，故障排查效率大幅降低；若错用新款 GOP3 面板替换，总线协议不匹配，上机无任何显示，无法本地读取故障信息。
典型应用场景
- 石油炼化 – 加氢、重整装置 ESD 紧急停车系统防爆机柜前置本地故障查看，反应器超温、压力联锁动作后，就地快速读取故障点位，缩短工艺恢复时长。
- 火力发电厂 – 锅炉 FSSS 炉膛安全监控锅炉熄火、风机联锁故障就地查阅，无需往返中控室，满足电厂设备巡检日常操作需求。
- LNG 储运站、海上采油平台 – F&G 火气监测系统无人值守场站机柜本地报警确认，可燃气体探测器故障可就地复位，减少远程运维频次。
- 煤化工气化装置 – 高压反应器安全联锁多 CPU 冗余机柜集中监控，单块 I/O 通道故障就地显示通道编号，快速定位损坏卡件。
- 精细医药化工 – 反应釜压力温度保护系统连续 24 小时生产工况，本地快速确认瞬时超压报警，避免频繁登录上位机操作。
真实现场案例今年上半年，华北某煤制烯烃装置 SIS 系统 GOP2 面板黑屏按键失效，反应器压力联锁触发后，运维人员往返中控与机柜多次才定位故障通道，装置持续降负荷运行 4 小时。原厂备件交货周期 72 天，运维紧急调取全新原装 GOP2 现货，到货后直接嵌入机柜前置插槽，上电自动与 F8650E 主控建立总线通讯，所有历史报警、故障代码完整同步，就地完成报警复位操作。项目完成后该企业一次性储备 2 块 GOP2，纳入 SIS 系统常备操作备件清单。
技术避坑指南
1. GOP2 与 GOP3 型号混用，面板无显示（最高发故障）问题： 专属适配 F8650E 老款 CPU，新款 H51X 系统配套 GOP3，二者背板总线通讯协议完全不兼容，错装后屏幕黑屏，无法读取任何系统信息。避坑：采购前核对现场主控完整型号，F8650E 机柜必须选用 ；到货先核对背面丝印型号再上机。现场实例：某电厂运维误采购 GOP3 替换原有 ，上机无任何画面，往返换货耽误 3 天故障排查时间。
2. 机柜插槽卡扣安装不到位，总线通讯中断问题：面板嵌入式卡扣未完全卡紧，背板总线触点接触不良，出现屏幕时亮时灭、故障信息刷新卡顿。避坑：安装时均匀按压面板四角，听到卡扣卡紧声再松手，定期检查面板无松动偏移。
3. 机柜高温环境加速液晶背光老化问题：机柜散热风扇故障，内部温度长期高于 70℃，液晶背光快速衰减，不到 1 年出现屏幕昏暗看不清字符。避坑：定期检查机柜散热风道与风扇，保证机柜内部温度稳定在 60℃以内，高温工况缩短面板巡检周期。
4. 未做防静电操作击穿总线通讯芯片问题：秋冬干燥厂房，未佩戴防静电手环直接插拔面板，背板通讯芯片被静电击穿，屏幕完全无响应，外观无破损但整机失效。避坑：全程佩戴防静电手环，面板放置防静电垫，拆封、插拔动作轻缓。现场实例：化工维护人员无防静电操作更换面板，整块 通讯回路报废，备件直接作废。
5. 本地复位权限误操作导致报警记录丢失问题：频繁使用面板复位按键批量清除历史报警，审计需要调取联锁动作记录时无留存数据，无法满足安监合规核查。避坑：重大联锁报警优先上位机导出记录后，再使用本地面板执行复位操作。
总结区分 GOP 系列新旧面板适配型号、规范机柜安装、落实防静电操作，可规避 90% 本地操作面板黑屏、通讯中断故障，提升现场联锁故障排查效率，缩短高危工艺非计划停机时长。
