产品深度介绍

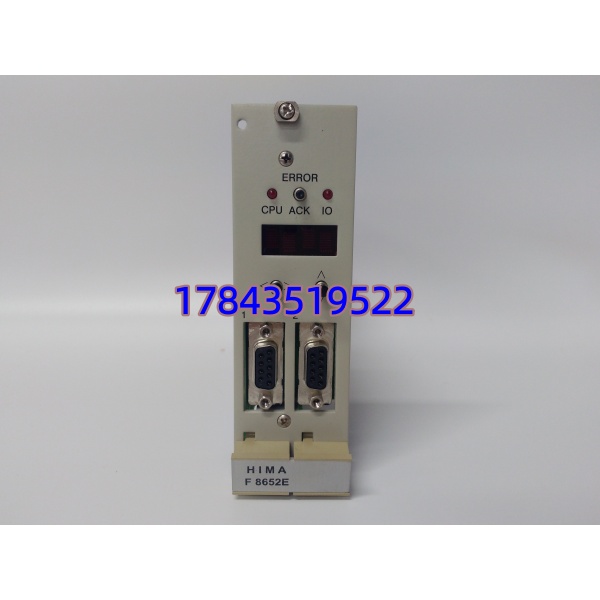

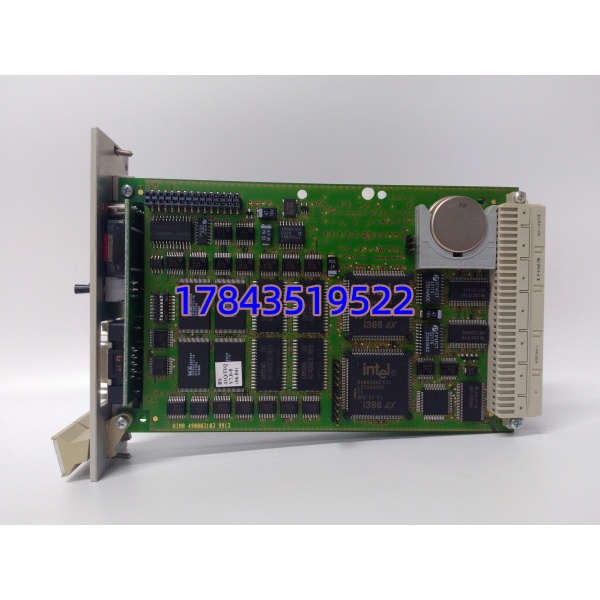

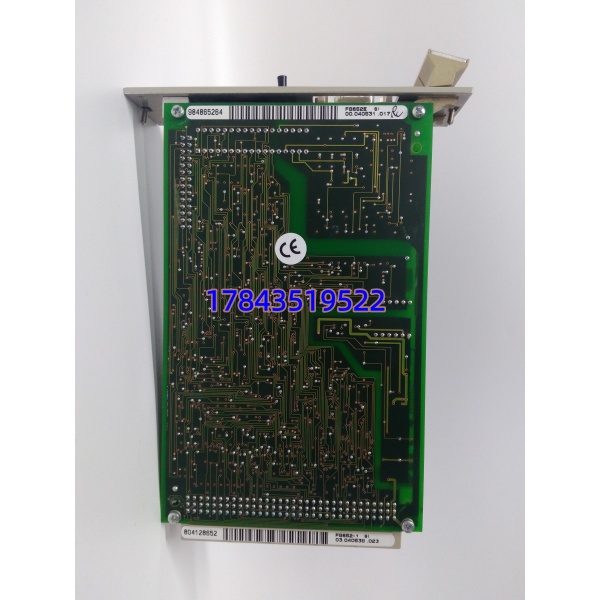

HIMA F8652E 是德国黑马（HIMA）专为 HIQuad H41q/H51q 系列安全仪表系统（SIS）设计的高性能安全控制器（CPU），是 ESD 紧急停车、BMS 燃烧器管理、F&G 火气检测等安全系统的核心运算单元。
模块采用双核冗余架构，搭载 32 位处理器，内置大容量内存与存储，支持复杂安全逻辑编程与高速运算。双以太网接口兼容 SafeEthernet、Modbus TCP/IP，可与 F8627 等通讯模块配合，实现与 DCS、上位机的安全数据交互。符合 IEC 61508 SIL3 安全等级认证，支持热插拔与冗余配置，保障高危行业（石油化工、电力、油气）安全回路的高可用性与可靠性。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 原厂型号 | F8652E |
| 适配系统 | HIMA HIQuad H41q / H51q 安全仪表系统（SIS） |
| 处理器 | 双核 32 位处理器 |
| 内存 / 存储 | 大容量内存 / 2GB Flash |
| 通信接口 | 2 × RJ45 以太网口（支持 SafeEthernet、Modbus TCP/IP） |
| 安全等级 | IEC 61508 SIL3，TÜV 认证 |
| 冗余支持 | 支持 CPU 冗余、网络冗余与热插拔 |
| 供电 | 24V DC（18-30V DC 宽压），冗余电源输入 |
| 功耗 | < 50W |
| 工作温度 | -20°C ~ +60°C |
| 防护等级 | IP20（机柜内安装） |
| 尺寸 (长 × 宽 × 高) | 190 × 130 × 40 mm |
| 重量 | 约 1.5 kg |
安装与接线指南
阶段一：准备工作（15 分钟）
⚠️ 安全第一：
- 通知工艺停机，确认 SIS 系统切换至安全状态，隔离相关安全回路。
- 断开 SIS 控制柜总电源（含 UPS），等待 5 分钟让电容完全放电。
- 佩戴防静电手环，在防静电垫上操作，避免静电击穿模块芯片。
工具准备：
- 十字螺丝刀（PH1）
- 万用表（测 24V 电源与通断）
- 标签纸、记号笔、手机（拍照记录原接线与配置）
阶段二：拆卸旧模块（20 分钟）
- 定位模块：在 SIS 机柜 19 英寸机架中找到 F8652ECPU 模块（通常位于机架中部）。
- 标记线缆：拍照记录 2 个 RJ45 网口的网线编号、连接设备与 IP 地址，以及冗余电源接线端子。
- 移除线缆：捏住 RJ45 卡扣拔出网线，松开电源端子螺丝，轻轻拉出电源线。
- 释放固定：拧下模块上下 2 颗固定螺丝，垂直向外拔出模块（注意背板连接器）。
- 检查背板：查看背板针脚是否弯曲、氧化或有异物，用无尘布擦拭清洁。
阶段三：安装新模块（20 分钟）
- 核对型号：确认新模块型号为 F8652E，外观无划痕、序列号清晰可追溯。
- 插入机架：对准背板连接器，垂直平稳推入，确保完全贴合，无倾斜。
- 固定螺丝：拧紧上下 2 颗固定螺丝（扭矩约 0.5N・m），防止运行震动松动。
- 复刻接线：按照照片将网线插入对应 RJ45 端口（ETH1/ETH2），卡扣卡紧；恢复冗余电源接线，拧紧端子螺丝。
- 配置检查：记录模块 MAC 地址，后续在 ELOP II 软件中核对 IP、子网掩码与冗余参数。
自检清单：
- 型号核对无误（F8652E）
- 网线与电源线插接牢固，卡扣 / 端子到位
- 固定螺丝全部拧紧
- 模块与机架对齐，无松动
阶段四：上电测试（25 分钟）
- 上电前检查：测量机柜 24V DC 电源正常（21.6-26.4V），无短路；确认冗余电源切换正常。
- 通电启动：闭合控制柜电源，观察模块 LED 指示灯：
- PWR 绿灯常亮：供电正常
- RUN 绿灯闪烁：模块运行正常
- LINK/ACT 黄灯：网口连接 / 数据传输正常
- ERR 红灯：配置或通讯异常，需排查
- 软件配置：
- 打开 HIMA ELOP II 编程软件，扫描网络识别新 CPU 模块。
- 配置 IP 地址、子网掩码、网关（与原模块一致，避免网络冲突）。
- 启用 CPU 冗余与 SafeEthernet 网络冗余，同步程序与配置。
- 功能测试：
- 下载安全逻辑程序，模拟 ESD 紧急停车、联锁触发等场景，验证逻辑执行准确。
- 测试与 F8627 通讯模块、DCS 的 Modbus TCP 通讯，数据读写正常无丢包。
- 模拟单网口故障、单电源故障，确认冗余切换无缝，安全回路无异常。
- 连续运行 30 分钟，模块无异常发热、报警，逻辑运算稳定。
常见问题解答 (FAQ)
Q1：F8652E 和 F8652 有什么区别？可以直接替换吗？A：F8652E 是 F8652 的升级增强版：
- F8652：基础款 CPU，单以太网口，无热插拔，已逐步停产。
- ：增强款，双以太网口、支持热插拔、冗余性能优化、处理速度提升。两者硬件尺寸、安装方式一致，可直接原位替换，但需在软件中升级固件并重新下载配置。
A：非必须，但强烈建议配置冗余：
- 单 CPU 模式：适用于非关键安全回路，成本低，但存在单点故障风险。
- 双 CPU 冗余模式：符合 SIL3 高可用要求，支持热插拔更换，不停机维护，适用于石油化工、电力等高危行业的核心安全系统。
A：同型号直接替换无需重新编写程序：
- 替换前通过 ELOP II 软件导出原模块的程序、配置与冗余参数。
- 新模块上电后导入配置与程序，或手动复刻参数，系统自动恢复运行。
- 仅当固件版本差异过大（如 V1.x→V3.x）时，需刷新固件并重新编译下载程序。
A：支持标准 Modbus TCP/IP 协议，可与任何支持 Modbus TCP 的第三方设备（如 DCS、PLC、上位机）通讯，实现安全数据交互；SafeEthernet 协议仅用于 HIMA SIS 系统内部 CPU 与通讯模块（如 F8627）的冗余通讯。
Q5：质保期多久？售后政策是什么？A：提供12 个月质保（自发货日起），覆盖出厂硬件缺陷与功能异常。
- 质保范围：非人为损坏（如错接高压、进水、静电击穿、物理摔落不在质保内）。
- 售后流程：联系我们→描述故障（附照片 / 视频）→远程诊断→确认故障后换新或维修。
