产品深度介绍

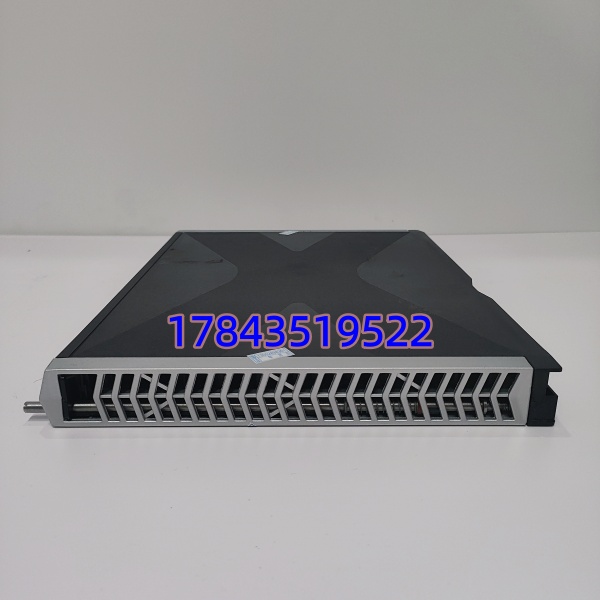

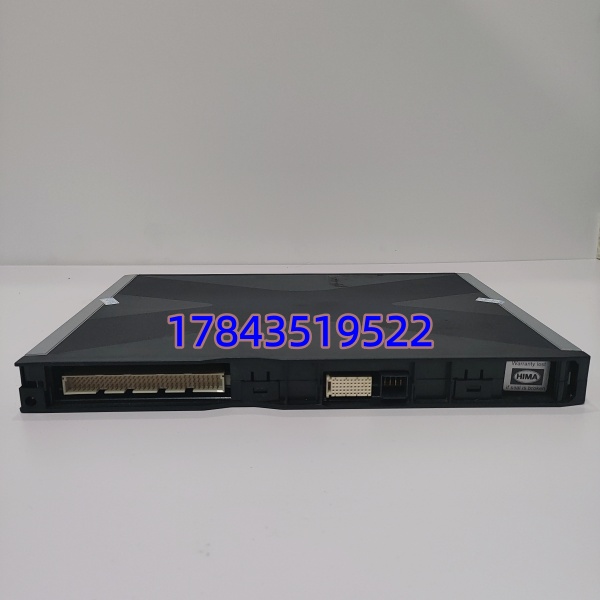

HIMA X-DI3201（985210201）是德国 HIMA 专为 HIMax 安全仪表系统（SIS） 设计的高密度数字输入模块，用于石油、化工、电力等行业的紧急停车系统（ESD）、火灾气体检测系统（FGS）。模块提供 32 路 24V DC 输入，兼容干触点 / 有源信号，每通道具备 500Vrms 电气隔离，可抵御现场浪涌与干扰。符合 IEC 61508 SIL3、EN ISO 13849-1 Cat.4/PL e 安全标准，支持断线、短路诊断，保障安全回路可靠运行。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | X-DI3201（985210201） |
| 通道数 | 32 路数字输入 |
| 输入电压 | 24V DC（-15%~+20%） |
| 信号类型 | 干触点 / 有源信号 |
| 隔离电压 | 500Vrms（单通道） |
| 安全等级 | SIL3（IEC 61508）、Cat.4/PL e |
| 诊断功能 | 断线 / 短路监测，故障安全模式 |
| 工作温度 | -20℃ ~ +60℃ |
| 功耗 | ≤1.5A（24V DC） |
| 安装方式 | 标准 DIN 导轨 / 机架插槽 |
| 尺寸 / 重量 | 310×29.2×230mm，约 1.4kg |
常见问题解答
Q1：这个模块用在什么系统？A：专门适配HIMA HIMax X 系列 SIS 安全仪表系统，用于 ESD 紧急停车、FGS 火灾气体检测、BMS 锅炉安全监控等，采集阀门限位、泵启停反馈、急停按钮等关键信号。
Q2：支持热插拔吗？A：不支持。必须断电更换，强行热插拔会导致背板短路、模块烧毁，甚至影响整个 SIS 系统安全，需计划停机窗口期操作。
Q3：能直接替换旧款 DI 模块吗？A：硬件尺寸兼容，但需核对 2 点：① 型号后缀一致（985210201）；② 固件版本与 X-CPU 匹配，替换后需重新下载配置并校验通道。
Q4：质保多久？是原装正品吗？A：提供12 个月质保，全新原装正品，可提供原厂序列号官网核验、出厂检测报告，非翻新 / 维修件，符合 SIL3 安全认证。
Q5：通道误报 / 无信号常见原因？A：3 个高频原因：① 24V DC 电源波动或接地不良；② 现场接线松动、断线或短路；③ 模块固件与 CPU 不兼容，需升级 / 降级固件。
质量检测流程
- 入库验收：核验原厂装箱单、序列号；外观无划痕、端子完好；核对合格证齐全。
- 上机功能测试：搭建 HIMA X 系列测试机架；通电自检，LED 状态正常；逐通道测试 24V 信号采集；验证断线 / 短路诊断功能；连续 24 小时运行，记录稳定性，出具测试报告。
- 电气参数测试：万用表测输入电源与通道电压；500V 摇表测单通道绝缘＞500Vrms；接地连续性测试合格。
- 固件与配置核验：读取固件版本并记录；备份出厂配置；核对通道映射与诊断参数。
- 最终质检封装：质检员签字确认；防静电袋密封，气泡膜 + 纸箱防护；贴 QC 合格标签（含日期）。
替换避坑指南
- 通道接线极性错误
- 问题：24V 正负极接反，导致通道无信号或烧毁输入电路。
- 避坑：更换前拍照记录极性；接线后用万用表测量通道电压，确认 24V DC 正常。
- 案例：现场极性接反，模块通道无反馈，校正极性后恢复正常。
- 背板连接器针脚损坏
- 问题：插拔用力不当，针脚弯曲 / 断裂，导致通讯中断或通道异常。
- 避坑：插拔时垂直用力，避免倾斜；取出后检查针脚，有弯曲用镊子小心校正。
- 固件版本不兼容
- 问题：新模块固件与 X-CPU 版本不匹配，导致通讯失败或诊断误报。
- 避坑：更换前读取旧模块固件版本；采购时明确固件版本范围；替换后用编程软件刷新固件。
- 静电击穿元件
- 问题：干燥季节无防护操作，内部芯片烧毁，模块功能失效。
- 避坑：全程戴防静电手环、在防静电垫操作；冬季操作前触摸接地金属放电。
- 安全认证失效风险
- 问题：使用非原装 / 翻新模块，导致 SIL3 安全认证失效，系统不满足安全标准。
- 避坑：采购原装正品，索要原厂检测报告与认证文件；避免低价翻新件，降低安全风险。
