描述
产品详情

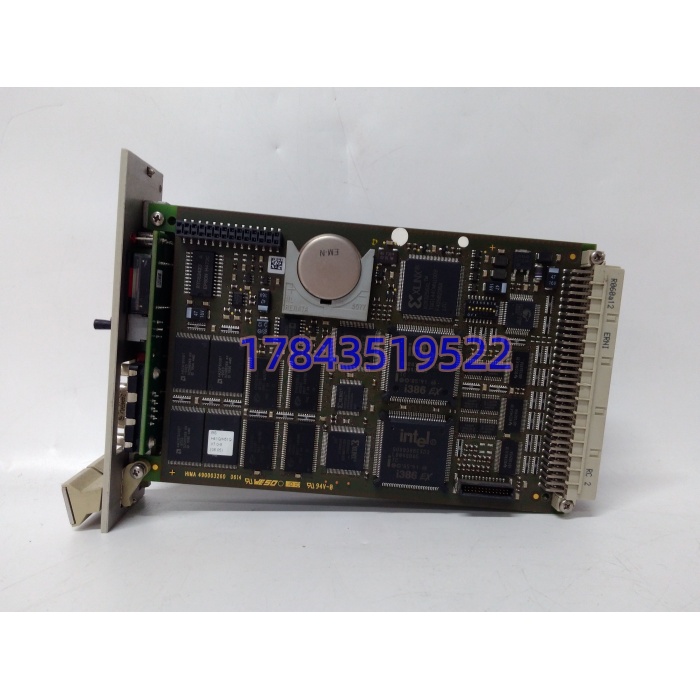

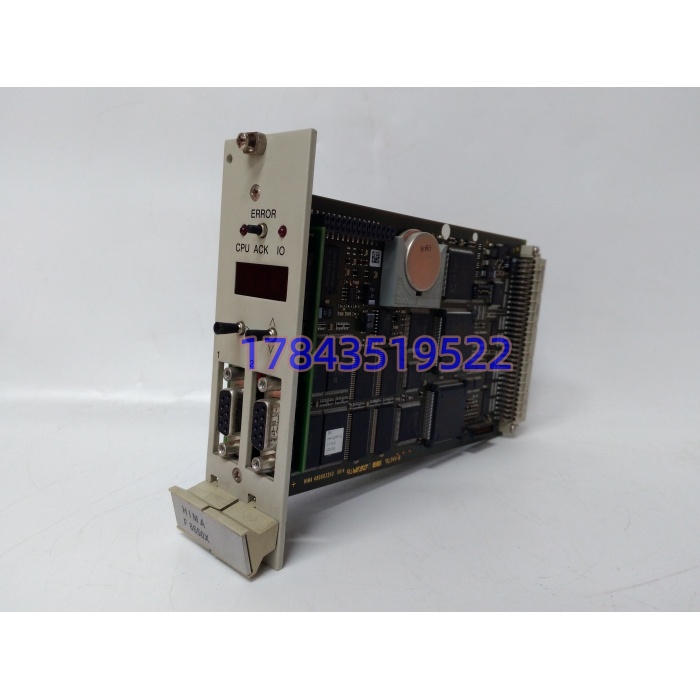

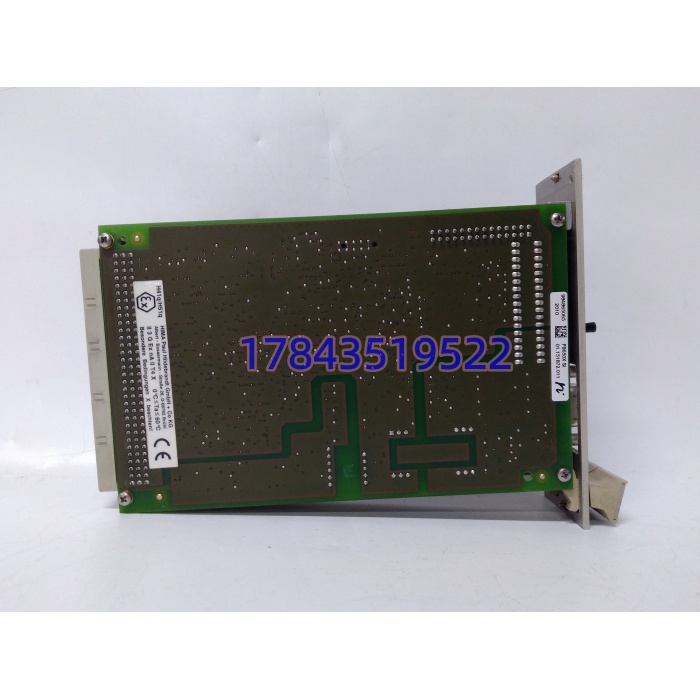

・型号：F8650X・品牌：HIMA 黑马・适配系统：H51q 安全系统；不可用于 H41q 系统（H41q 使用 F8652X）
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 安全架构 | 1oo2D 双处理器表决，配合整机实现 QMR 四重冗余；认证 SIL3，AK6（DIN V 19250） |
| 通讯接口 | 2 路 RS‑485，用于 I/O 总线及系统通讯；前面板 DB9 接口，支持调试 |
| 状态显示 | LED（CPU、ACK、IO 故障）+2 位数码管，直接输出故障代码，方便现场排查 |
| 数据备份 | 可拆卸锂电池，断电保护 SRAM 内部中间变量、联锁状态；电池耗尽实时变量丢失 |
| 供电 | H51q 机架背板供电 |
| 固件要求 | 固件版本必须与整套 H51q 系统全部 I/O 卡固件版本对齐 |
| 环境条件 | 工作温度 0℃~+60℃；存储‑40℃~+85℃；湿度 5‑95% RH 无凝露；机柜内安装 |
| 诊断能力 | 硬件自检、CPU 比对故障、总线故障、电池低压，故障安全失效模式 |
| 区分型号 | F8650X→H51q；F8652X→H41q，两者硬件外观接近，不能互换 |
产品介绍
F8650X 是 HIMA H51q 平台的核心安全 CPU，采用双 CPU 1oo2D 内部表决，整套系统组成 QMR 四重化冗余，专门承担 ESD 紧急停车、F&G 火气、锅炉安全联锁这类高风险安全功能。前面板数码管直接输出故障编码，维护人员不用上位软件就可以初步定位故障点，现场排查效率很高。
坦白讲，现场踩坑最多两点：第一，F8650X 只适配 H51q，很多人混淆 F8650X 与 F8652X，外观几乎一样，后者用于 H41q，直接上机会整机报错无法运行；第二，板载锂电池属于消耗件，寿命 3‑5 年，系统报电池低电压告警必须及时处理；一旦机柜全部失电，SRAM 内联锁中间状态全部清零，重新上电逻辑会初始化，存在安全风险。该 H51q 系列已经进入生命周期末期，原厂不再接受新项目订货，仅提供有限维修；国内大量化工、炼油存量 SIS，备件主要依靠全新库存、拆机卡件。现场高发故障：电池老化、背板金手指氧化、RS485 接口受静电冲击损坏；很多现象：面板指示灯无重大报错，但总线通讯断断续续，根源大多是固件版本不统一或者电池劣化。
应用场景与行业案例
痛点切入：我现场碰到一套 H51q 的 SIS，CPU 面板没有严重故障灯，系统间歇性报 I/O 总线通讯错误。反复检查 I/O 卡件、背板，折腾很久；最后查到 CPU 电池电压已经跌落，SRAM 工作异常。运维人员只看 RUN 灯，完全忽略系统里电池低压的告警。另外维修拿错 F8652X 备件，硬件可以插进机架，整机持续报硬件不匹配，系统无法运行。
典型场景
- 石油化工、炼油厂 H51q‑SIS/ESD 紧急停车系统，执行工艺联锁保护。
- 化工厂罐区火气 F&G 安全联锁系统。
- 煤化工、化肥装置存量 HIMA H51q 安全系统维保更换。
- 发电厂锅炉、透平机组安全保护系统。
真实案例某炼化装置 H51q‑ESD 系统，运行期间随机报总线通讯故障，无规律，复位之后恢复。现场逐个更换 I/O 模块，故障依旧；调取系统事件日志，发现长期存在 CPU 电池低压告警，一直未处置。确认 F8650X 板载锂电池老化，SRAM 工作不稳定。初期申领备件拿成 F8652X，插入 H51q 机架，硬件识别失败，系统拒绝进入运行模式。更换同型号 库存备件，更换全新电池，下载完整安全项目，核对整机固件版本，多次联锁逻辑测试，故障告警全部消除。事后现场把全部 电池巡检加入季度维护。
