描述
产品深度介绍

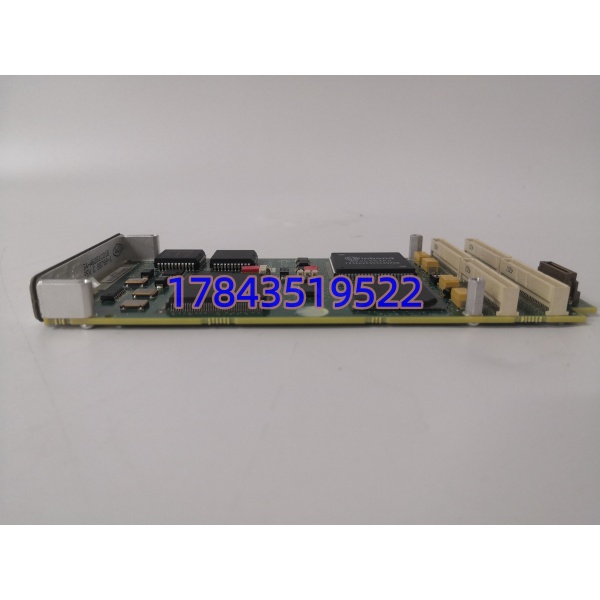

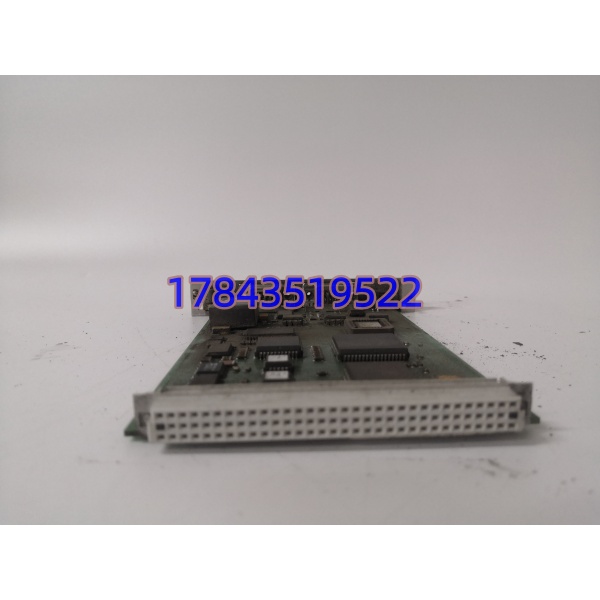

HIMA F8621A 是配套 HIQuad H51 老款安全系统的专用冗余通讯协处理模块，搭配 F8650E 主控 CPU 组成完整 ESD 紧急停车、F&G 火气安全联锁系统。模块搭载双路独立运算处理器，采用 1oo2D 安全架构，两路通讯数据实时比对校验，单通道故障不会中断安全逻辑通讯，满足高危工艺 SIL3 功能安全规范。
板卡两路光电隔离 RS485 总线可并行对接现场分析仪、压力变送器、第三方 PLC、中控上位 SCADA，独立分担 CPU 通讯运算负载，避免大量串口设备交互占用主控算力导致联锁响应延迟。整机支持机架不停机在线更换，适用于石化、电力存量老安全系统备件替换、技改扩容场景。
应用场景与行业案例
工程痛点描述化工、电厂存量 HIMA H51 安全系统运行周期普遍超 10 年，原厂 F8621A 供货周期长达 2–3 个月。通讯模块老化后会出现串口数据丢包、分析仪信号离线、上位无法读取安全联锁状态；一旦通讯中断，中控无法实时监控安全参数，现场只能人工就地巡检，存在超温超压、泄漏无法及时预警的风险。若混用 F8627X 以太网通讯卡，与 F8650E 主控总线协议不兼容，上机直接整机安全停机。
典型应用场景
- 石油炼化 – 加氢、重整装置 ESD 紧急停车系统对接在线色谱、可燃气体检测仪、机组振动仪表，将安全参数上传中控 DCS，保障爆炸危险区域数据稳定传输。
- 火力发电厂 – 锅炉、汽机 FSSS 炉膛安全监控接入炉膛火焰检测器、压力开关、排烟分析仪，实现锅炉安全联锁状态远程上传，满足电厂安全合规审计要求。
- LNG 储运站、海上平台 – 火气 F&G 监测系统防爆 Class1 Div2 区域专用隔离通讯设计，采集可燃气体、火焰探测器信号，冗余通讯避免单点失效。
- 煤化工气化装置 – 高压反应器安全联锁多台 485 仪表并联采集，通道独立隔离，规避大功率变频器电磁干扰造成信号失真。
- 医药精细化工 – 反应釜安全保护系统温湿度、压力传感器数据不间断上传，保障生产流程安全数据可追溯。
真实现场案例今年一季度，山东某炼化加氢装置 HIMA H51 安全系统 F8621A 通讯卡故障，4 台在线氢气分析仪全部断联，中控无法监测反应器氢含量，装置只能降负荷低负荷运行，每日产能损耗超百万。原厂备件订货周期 75 天，运维紧急调取 F8621A 全新原装现货，到货前工程师完整记录旧卡总线拨码、串口地址、通讯速率组态参数，停机 20 分钟完成插拔更换，下载通讯逻辑后全部仪表恢复数据上传。项目完成后该企业一次性储备 3 块 F8621A，纳入 SIS 系统一级常备安全备件。
SOP 质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂外包装序列号、出厂批次，匹配原厂装箱清单
- 防伪识别：板卡正面激光零件号原厂系统核验，TÜV 认证标签无撕毁涂改
- 外观检查：电路板无发黄鼓包、焊点无腐蚀、插槽金手指无氧化、无维修补焊痕迹
- 附件核对：原厂安全说明书、绝缘警示贴纸齐全
2. 上机功能测试
- 测试环境：完整 HIMA H51 标准机架、F8650E 主控、DC24V 稳压电源、Fluke 115 万用表、RS485 模拟分析仪
- 测试内容：
- 通电自检：双路运行指示灯同步常亮，无故障告警闪烁
- RS485 通讯测试：两路通道分别挂载模拟仪表，Modbus RTU 读写数据无丢包
- 安全总线交互：与 F8650E 主控 1oo2D 数据比对正常，无通讯故障代码
- 连续老化：24 小时满载通电运行，记录板卡表面温升
- 交付资料：可同步提供全程测试实拍照片、测试视频存档
3. 电气参数测试
- 绝缘电阻：500V 摇表检测通讯回路对地绝缘，阻值＞100 MΩ
- 供电回路校验：背板输入电压、整机功耗匹配原厂标准范围
- 通道耐压校验：通讯端子与背板隔离耐压符合 SIL3 安全规范
4. 固件与配置校验
- 固件版本读取并记录，区分 F8621A 与 F8621、F8627X 型号固件差异
- 板卡拨码、总线终端电阻位置拍照留存，方便现场快速复刻原有配置
5. 最终质检与包装
- 质检人员签字登记板卡序列号与检测日期
- 独立防静电真空袋密封通讯板
- 气泡膜缓冲 + 硬质纸箱封装，内置防潮干燥剂
- 箱体粘贴 QC 合格标签，标注型号、检测日期
