描述
关键技术规格
- 通道数量：4 路独立配电通道
- 适配系统：HIMA H51x 系列扩展机架（F-BASE RACK 11）
- 保险丝规格：5×20mm 4A 慢熔（T 型）
- 输出类型：继电器触点输出
- 触点负载：30VDC / 4A（连续）
- 开关时间：约 100ms
- 隔离耐压：通道间隔离，具备故障隔离能力
- 状态指示：每通道独立 LED 故障指示灯
- 工作温度：0°C 至 +60°C
- 防护等级：IP20（室内安装）
- 重量：约 0.8 kg
- 安全等级：符合 SIL3 安全完整性等级要求
产品深度介绍

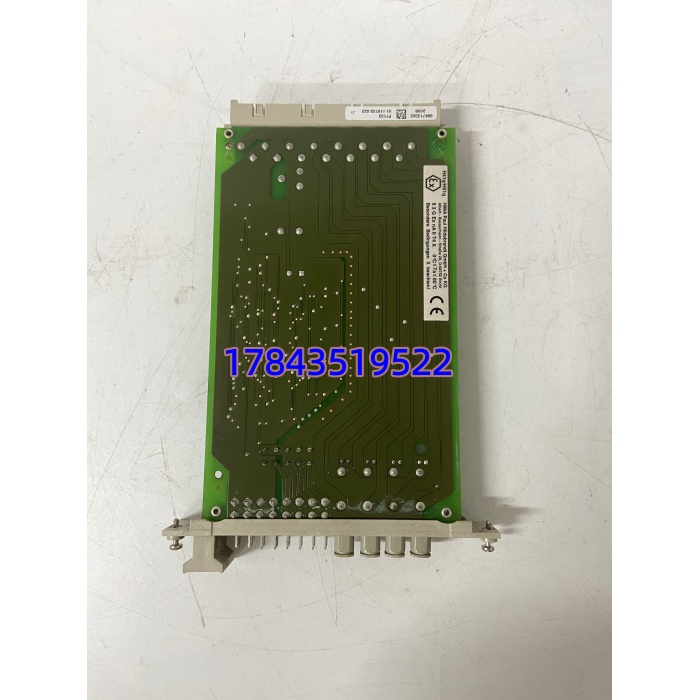

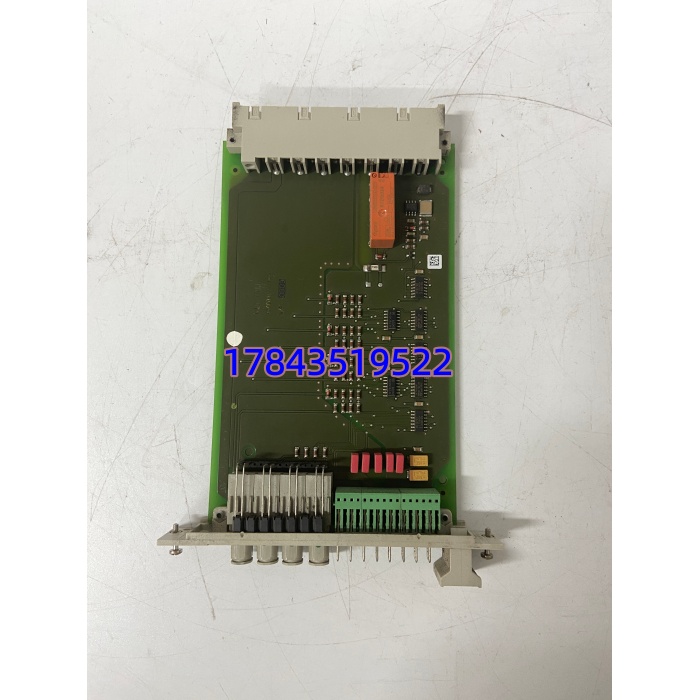

HIMA F7133 是德国黑马专为安全相关自动化系统设计的 4 通道电源分配模块，适配 HIMatrix 与 HIMax 安全平台。该模块为现场传感器、I/O 模块提供隔离配电，集成熔丝监测与继电器开关功能，每通道配备独立微型保险丝与 LED 状态指示，可快速定位故障通道。
作为安全仪表系统（SIS）的关键部件，F7133 具备故障隔离与安全状态保持能力，供电故障时确保输出安全状态，广泛应用于紧急停车（ESD）、火气检测（F&G）等安全系统。
应用场景与行业案例
工程痛点
安全系统配电常面临单点故障风险与故障定位困难问题。普通配电模块无通道隔离，单路短路会导致整系统断电；无熔丝监测功能，故障后需逐路排查，延长停机时间。
典型应用场景
- 石油化工 – 紧急停车系统 (ESD)为反应釜、压缩机等关键设备的安全仪表提供隔离配电，单路故障不影响其他通道，保障装置安全停机。
- 油气开采 – 火气检测系统 (F&G)为火焰、可燃气体探测器提供稳定电源，实时监测熔丝状态，故障时快速报警，避免爆炸风险。
- 电力行业 – 锅炉安全监控为锅炉压力、温度安全联锁装置配电，符合 SIL3 等级，确保异常时可靠触发保护动作。
- 制药行业 – 防爆区域控制为防爆区内安全设备提供隔离电源，继电器输出符合防爆要求，降低电火花风险。
真实案例
某大型天然气处理厂升级 SIS 系统，原配电模块无通道隔离，曾因单路传感器短路导致整个 ESD 系统断电，造成非计划停机。更换为 HIMA F7133 后，4 通道完全隔离，单路故障自动切断并点亮 LED，维护人员 5 分钟内定位故障，系统可靠性显著提升，年停机时间减少 80%。
核心卖点与差异化
- 安全隔离设计：4 通道完全电气隔离，单路故障不扩散，符合 SIL3 等级。
- 集成熔丝监测：每通道独立 4A 慢熔保险丝 + LED 指示，3 秒内定位故障通道。
- 继电器可靠输出：100ms 快速开关，触点负载 30VDC/4A，适配多数现场设备。
- 原厂品质保障：德国原装生产，100% 全功能测试，提供测试报告与溯源文件。
- 即插即用适配：标准卡轨安装，直接适配 HIMA H51x 扩展机架，15 分钟完成更换。
