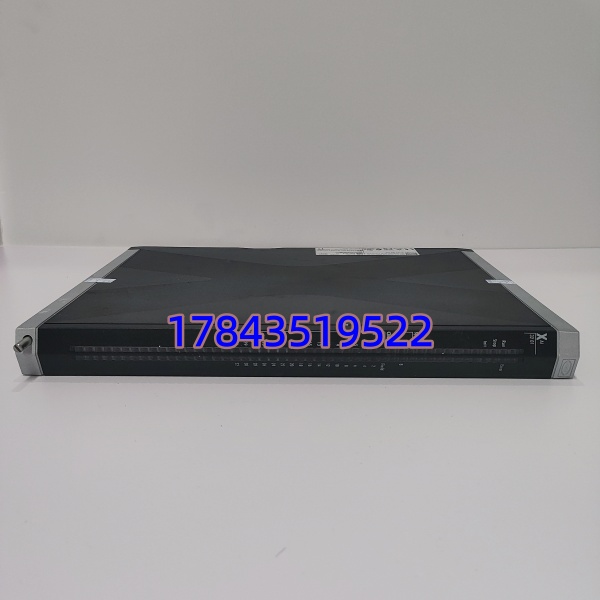

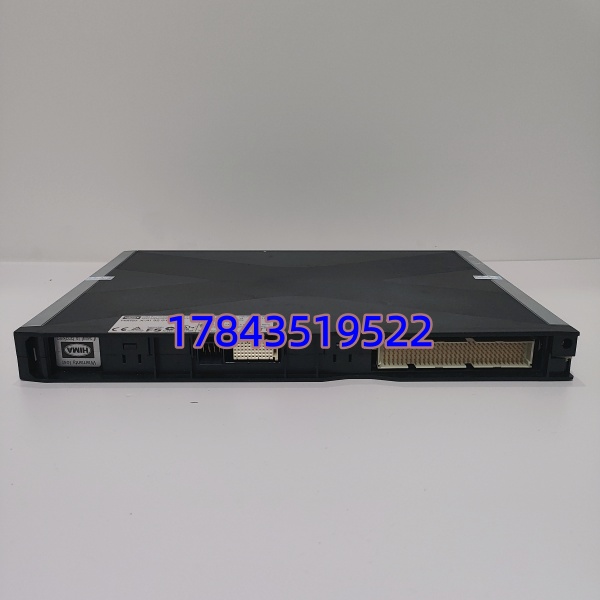

HIMA X-AI3201 985210213 | HIMax 系统 32 通道模拟量输入模块

描述

产品深度介绍

HIMA X-AI3201（985210213）是德国 HIMA HIMax X 系列SIL3 安全级模拟量输入模块，专为石油、化工、油气等高危行业安全仪表系统（SIS）设计，用于温度、压力、流量、液位等现场传感器信号的安全采集与转换。

模块集成32 路独立隔离输入通道，支持 4-20mA 电流、±10V 电压信号，具备故障安全（Fail-Safe）架构、通道自诊断、断线 / 短路检测，数据精度达 ±0.02% FSR，可在 – 40℃~+85℃严苛环境长期运行，支持在线热插拔，更换不影响系统运行。

关键技术规格

质量检测流程

1. 入库验收
   • 原厂装箱单、序列号可在 HIMA 系统查询
   • 外观无划痕、变形、面板指示灯完好
   • 附件：说明书、出厂合格证、质保卡齐全
2. 上机功能测试
   • 测试环境：HIMA HIMax X 系列机架 + 模拟信号源
   • 通电自检：指示灯正常、无报错
   • 通道测试：32 路全量程采集，精度≤±0.05% FSR
   • 故障测试：断线 / 短路检测准确，报警正常
   • 通信测试：与 X-Designer 通讯稳定，数据收发正常
   • 24 小时老化：温升正常、无死机 / 重启，出具报告
3. 电气参数测试
   • 绝缘电阻：通道对地≥100MΩ（500V 摇表）
   • 电源适应性：24V DC±20% 正常工作
   • 抗干扰：符合 IEC 61000-4-2/4-4，无数据漂移
4. 固件与配置
   • 固件版本读取记录（常见 V7.20 及以上）
   • 出厂默认定值备份，便于现场配置参考
5. 最终质检包装
   • 质检员签字，密封防静电袋
   • 气泡膜 + 纸箱，贴 QC 合格标签 + 序列号

技术避坑指南

1. 信号类型配置错误
   • 问题：4-20mA 设为 ±10V，采集值满溢或为 0
   • 避坑：严格核对传感器信号类型，在 X-Designer 中配置对应通道模式
   • 案例：现场误设通道类型，导致压力数据异常，触发 SIS 误报警
2. 屏蔽线两端接地
   • 问题：地电位差形成环流，数据波动、干扰大
   • 避坑：屏蔽线仅机柜侧单端接地，传感器侧悬空
   • 警示：两端接地曾导致采集数据跳变，影响联锁判断
3. 固件版本不兼容
   • 问题：新模块固件过新，与旧 CPU 通讯异常、通道不识别
   • 避坑：更换前记录原固件版本，采购同版本或兼容版本（V7.20+）
   • 注意：跨大版本升级需重新配置通道、下载程序
4. 通道接线正负极接反
   • 问题：电流信号反向，采集值为负或 0
   • 避坑：严格区分正负极，电流信号 + 接模块 +、- 接模块 –
   • 经验：接线后用万用表测量通道电流，确认 4-20mA 正常
5. 热插拔违规操作
   • 问题：带电插拔瞬间电流冲击，损坏背板或模块
   • 避坑：仅在系统允许热插拔时操作，按手册步骤执行
   • 提醒：虽支持热插拔，但高危工况建议停机更换更安全

常见问题解答

Q1：X-AI3201 支持哪些信号类型？A：支持4-20mA、0-20mA 电流和 ±10V、0-10V 电压 ，可通过软件配置，适配主流工业传感器。

Q2：可以直接替换旧款 X-AI3201 吗？A：物理兼容（同尺寸、同背板）；但固件版本需匹配。旧款 V7.20 以下建议同版本替换，避免通讯 / 配置异常。

Q3：模块故障会影响 SIS 系统安全吗？A：不会。模块具备故障安全设计，单通道故障不影响其他通道，系统会触发报警并保持安全状态，符合 SIL3 安全要求。

Q4：质保多久？售后怎么处理？A：12 个月质保（发货日起），非人为硬件故障免费维修 / 更换。人为磕碰、进水、接线错误、超压损坏不在质保。异常时提供故障照片 / 视频，远程协助排查，必要时指导更换与配置。

Q5：和 X-AI3202 有什么区别？A：X-AI3201 是标准精度型（±0.02% FSR）；X-AI3202 是高精度型（±0.01% FSR），适用于计量级高精度采集场景，价格更高。
