描述
关键技术规格
- 通道数量：8 路独立隔离模拟输入
- 信号类型：电流（0/4–20mA）、电压（0–5V/0–10V）
- 分辨率：12 位，无丢失码
- 安全等级：IEC 61508 SIL 3、Category 4
- 输入电阻：100 kΩ（电压模式）
- 安全响应时间：＜450 ms
- 供电：5V DC/80mA、24V DC/50mA
- 工作温度：0°C ~ +60°C
- 隔离耐压：通道间 500V AC，通道对地 500V AC
- 尺寸：120 × 180 × 40 mm
- 重量：约 0.25 kg
- 认证：CE、ATEX（Zone 2）
产品深度介绍

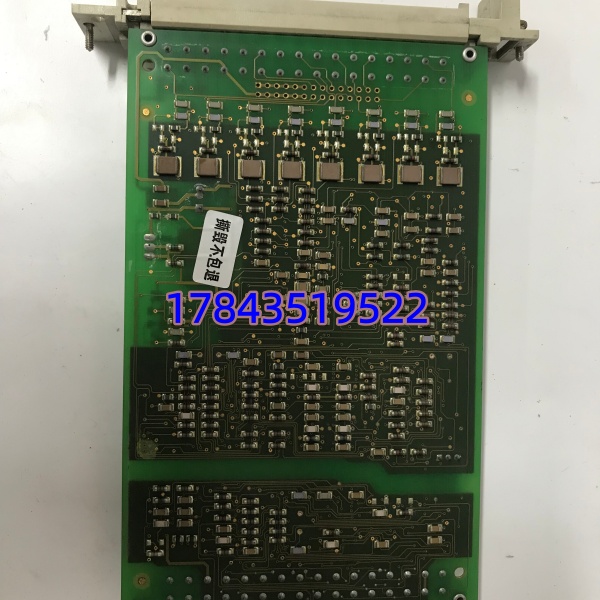

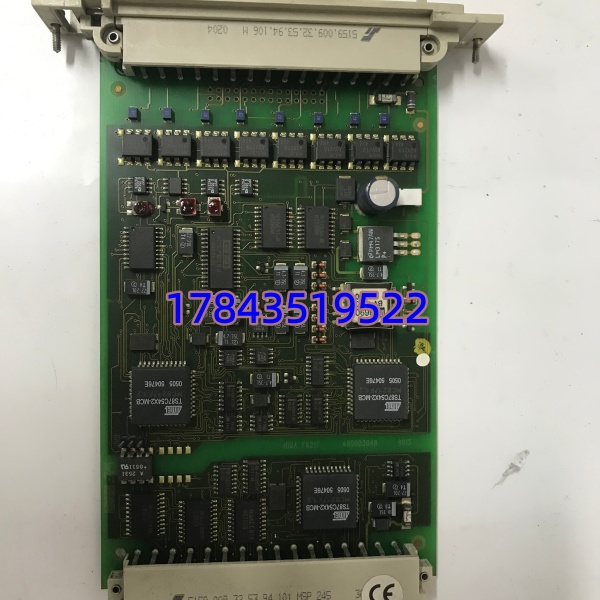

HIMA F6217（984621702）是德国 HIMA 专为安全仪表系统（SIS）设计的8 通道 SIL3 模拟输入模块，适配 H41q/H51q 及 HIMax 系列安全控制器。模块可直接接入 4–20mA 电流或 0–10V 电压信号，采集现场温度、压力、液位、流量等关键工艺参数。具备通道间电气隔离与自诊断功能，单通道故障不影响其他通道，符合 SIL3 安全完整性等级，可用于危险区域（Zone 2），是石油化工、电力等高危行业 紧急停车（ESD） 系统的核心采集部件。
应用场景与行业案例
工程痛点
化工、电厂等高危场景中，工艺参数超阈值需快速、可靠触发联锁停机。普通采集卡无安全认证、隔离差、易受干扰，误报 / 漏报会引发爆炸、泄漏等重大事故。
典型应用场景
- 石油化工 — ESD 紧急停车系统采集反应釜温度、压力信号，超限时触发联锁，防止爆炸风险。
- 电力行业 — 锅炉安全监控监测汽包水位、蒸汽压力，异常时快速停机，避免锅炉干烧爆炸。
- 天然气处理厂 — 工艺安全监测采集管道压力、可燃气体浓度，泄漏时紧急切断阀门。
- 制药行业 — 高危反应釜控制监控发酵罐 / 反应釜温度、pH 值，超温超压时自动停机。
- 冶金行业 — 加热炉安全系统监测炉温、燃气压力，防止回火或爆炸事故。
真实案例
某大型石化企业芳烃装置，原老旧采集卡无 SIL 认证，多次出现信号漂移、误报警。更换HIMA F6217后，8 通道隔离采集 4–20mA 温度 / 压力信号，SIL3 等级保障数据可靠，自诊断功能快速定位故障，连续运行 28 个月零误报，避免了因误联锁导致的生产中断（单次损失超百万），也杜绝了漏报引发的安全隐患。
核心卖点与差异化
- SIL3 高安全认证：符合 IEC 61508 SIL3，满足高危行业 ESD 系统要求
- 8 通道电气隔离：通道间 500V 隔离，抗干扰强，避免地环路影响
- 信号兼容广：同时支持 4–20mA 电流与 0–10V 电压，适配主流传感器
- 快速安全响应：＜450ms 响应时间，紧急工况下快速触发联锁
- 原厂品质保障：德国 HIMA 原装，序列号可溯源，12 个月质保
- 危险区域适配：ATEX Zone 2 认证，可直接安装于防爆区域控制柜
