描述
产品详情

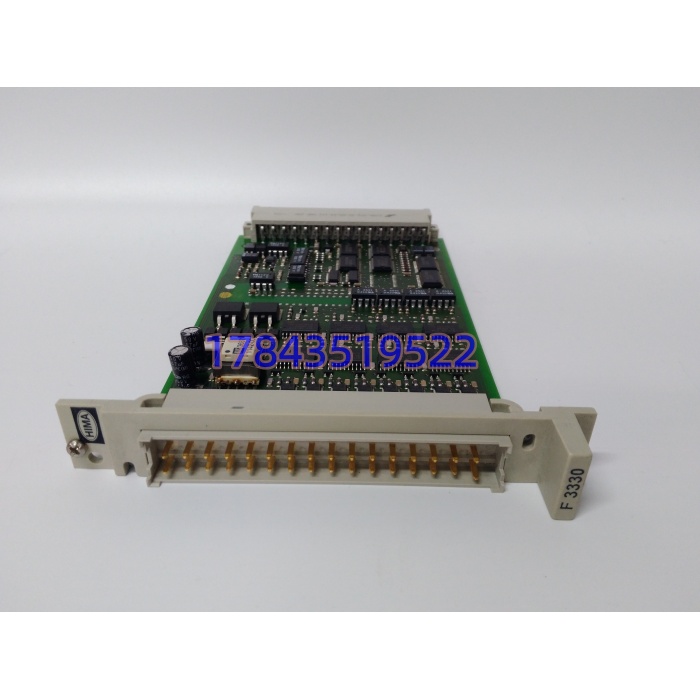

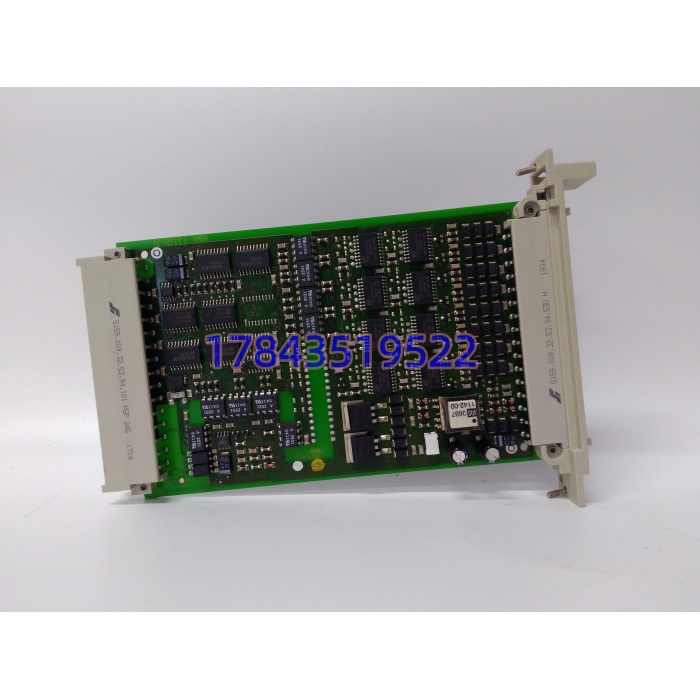

・型号：F3330（物料号 984333002）・品牌：HIMA Paul Hildebrandt・产品系列：HIMatrix F3 安全控制器系统
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 通道配置 | 8 路安全数字量输出（DO） |
| 输出制式 | 24VDC，每通道最大 500mA（感性负载） |
| 安全认证 | IEC61508 SIL3；IEC61511；EN ISO13849‑1 PL e / Cat.4 |
| 诊断功能 | 负载短路、开路诊断，故障上报控制器 |
| 系统总线 | SafeEthernet 安全以太网，接入 HIMatrix 机架 |
| 供电 | 24VDC（18‑30VDC） |
| 安装方式 | DIN 导轨安装 |
| 工作温度 | -20℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 防护等级 | IP20，控制柜内部使用 |
| 组态软件 | SILworX |
| 适配对象 | 电磁阀、安全继电器、电气联锁回路 |
产品介绍
（随机切入策略：A 场景痛点）SIS 系统中 F3330 属于执行层卡件，所有停车电磁阀、联锁继电器的指令全部由这块模块输出。现场经常出现一种故障：控制器已经下发停车指令，但现场阀门没有动作，排查下来不是电磁阀问题，而是 F3330 内部输出通道器件老化击穿。严格来说，F3330 不能和 F3320、F3340 直接互换，虽然导轨安装尺寸一致，但是通道数量、驱动能力、内部安全诊断逻辑不一样。采购很容易只看 F33xx 前缀，拿错型号，上机后带不动现场电磁阀负载。HIMatrix 老款 I/O 逐步减产，存量化工、油气装置需要提前规划现货储备。
应用场景与库存策略
该模块直接管控装置联锁执行回路，卡件通道损坏会造成拒跳，属于高风险安全 I/O。海外现货调货周期 7‑11 周，高危工艺装置不能长期缺失联锁保护。很多单位把预算重点放在 CPU，忽视 DO 输出卡，故障发生只能强制旁路联锁维持生产。
典型场景与备货建议
- 炼油、煤化工 HIMatrix SIS/ESD 系统：划为 A 级备件，建议常备 1 块 F3330。
- 燃气厂 BMS 锅炉燃烧管理系统：厂区多套安全系统可共享备件。
- 海上平台油气处理装置：海运周期长，机柜间本地预留备件。
真实案例某甲醇装置 SIS 系统 F3330 其中两路输出通道损坏，两个紧急切断电磁阀无法得电。仓库没有同款备件，只能临时屏蔽这两路联锁降负荷运行，等待备件到货 7 天。事后运维更新备件台账，将 纳入年度采购，每季度做回路诊断巡检。
