描述
产品深度介绍

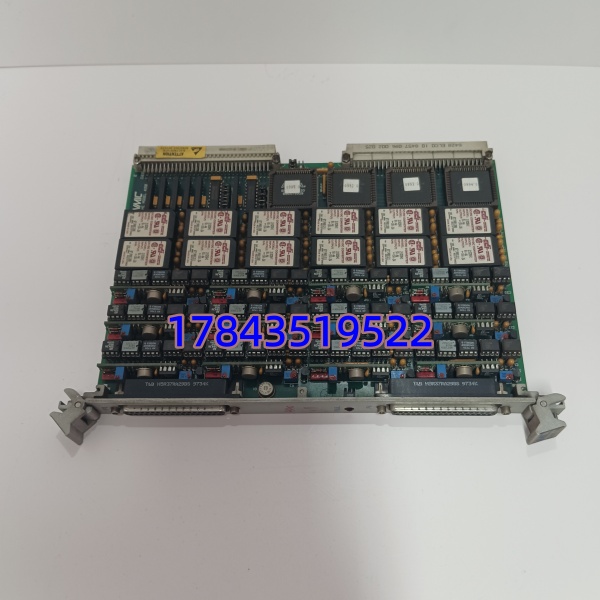

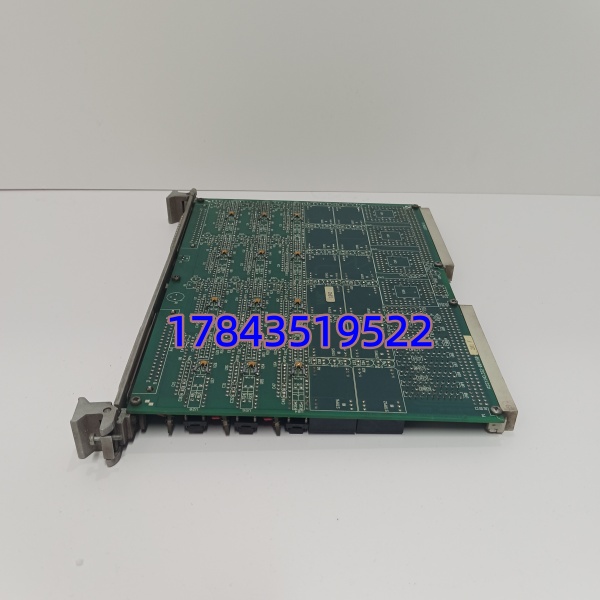

GE VMIVME4150 是为 VMEbus 架构设计的 6U 尺寸隔离模拟输出模块，广泛用于工业自动化、军工、航空航天及测试测量系统。该模块提供 12 路完全隔离输出通道，通道间及通道与 VME 总线间隔离电压达 1000Vpk，可有效消除接地回路与电气干扰。支持多档电压（±10V/±5V/±2.5V/0-10V 等）与电流（4-20mA/0-20mA 等）输出，12 位分辨率保证信号精度，适配各类调节阀、变频器及执行器控制。
关键技术规格
| 参数项 | 规格 |
|---|---|
| 型号 | VMIVME4150 |
| 总线标准 | VMEbus Rev C.1（IEEE 1014） |
| 通道数 | 12 路（可配置 4/8/12 通道） |
| 分辨率 | 12 位 |
| 隔离电压 | 1000Vpk（通道间 / 通道 – 总线） |
| 电压输出 | ±2.5V、±5V、±10V、0-2.5V、0-5V、0-10V |
| 电流输出 | 4-20mA、0-20mA、5-25mA |
| 输出精度 | 电压 ±0.05%，电流 ±0.08% |
| 负载能力 | 电压 10mA（±10V 范围），电流 20mA |
| 供电 | +5V@400mA，+12V@125mA |
| 工作温度 | -20°C ~ +85°C |
| 尺寸 | 233×160×20mm |
| 重量 | 约 0.5kg |
入库验收检测
- 来源追溯：核验原厂标签、序列号及批次记录，可溯源
- 防伪识别：核对序列号与出厂记录，确认原厂正品
- 外观检查：PCB 无腐蚀、无划痕、无维修痕迹，金手指完好
- 上电功能测试：
- 测试环境：VME 测试机架 + GE 配置软件
- 通电自检：电源指示灯正常，无报错
- 输出测试：全通道电压 / 电流输出校验，精度达标
- 隔离测试：500V 摇表测隔离电阻 > 10MΩ
- 老化测试：连续运行 24 小时，温升正常、无漂移
- 电气测试：绝缘电阻 > 10MΩ，接地连续性合格
- 固件验证：读取固件版本，备份配置参数
- 包装：防静电袋密封 + 气泡膜 + 纸箱，贴 QC 合格标签
技术避坑指南
- 输出量程配置错误
- 问题：量程选错（如 4-20mA 设为 0-20mA），导致执行器失控
- 避坑：更换前记录原量程；新模块上机前通过软件配置；空载测试信号
- 案例：某项目误设量程，调节阀全开，导致工艺超温停机
- 隔离击穿引发系统干扰
- 问题：未按规范接地，高压窜入烧毁模块或干扰总线
- 避坑：单端接地；远离强电设备；不与变频器共用接地排
- 警示：曾有现场因接地错误，模块输出端口烧毁，干扰整个 VME 系统
- 通道配置与实际不符
- 问题：软件设 12 通道，实际只接 8 通道，信号异常
- 避坑：按实际接线配置通道数；未用通道设为禁用；避免悬空
- 经验：闲置通道建议短接或接地，减少干扰
- 供电不稳导致输出漂移
- 问题：5V/12V 波动，输出信号漂移，控制精度下降
- 避坑：供电波动≤±5%；采用冗余电源；远离大功率负载
- 数据：电压波动超 10%，输出误差增加至 ±0.2%
- 静电损坏输出芯片
- 问题：裸手操作，静电击穿模拟输出芯片
- 避坑：全程戴防静电手环；在防静电垫操作；冬季加湿
- 案例：工程师裸手插拔模块，通电后通道无输出，芯片烧毁
