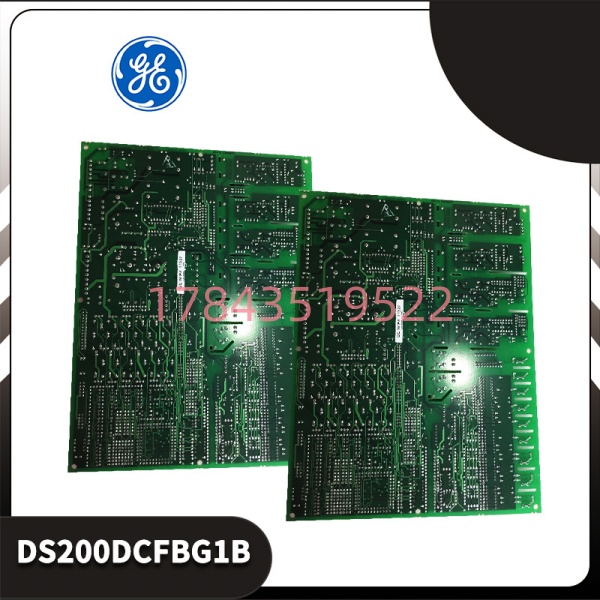

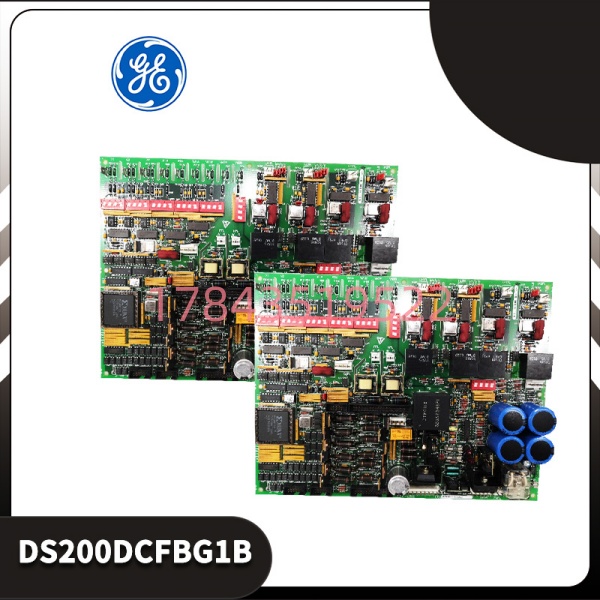

GE DS200DCFBG1B | EX2000/DC2000 涡轮机控制电源模块

描述

产品深度介绍

GE DS200DCFBG1B 是 Mark V 系列核心直流反馈电源板，专为燃气 / 蒸汽轮机控制系统（如 EX2000、DC2000、AC2000）设计。它集成控制级多路直流电源输出、电机励磁电源驱动、信号调理与故障诊断功能，是励磁控制系统与直流驱动器的关键组件。该板通过 12 个跳线与 7 组 DIP 开关实现参数配置，支持电压反馈校准、信号衰减与频率输出调节。配备 3 路保护保险丝、5 个测试点及 LED / 氖灯状态指示，可实时监控电源与信号链路。采用工业级器件与多层 PCB 设计，适应宽温、高振动的电厂与工业现场环境，为系统提供稳定、精准的电源与反馈保障。

关键技术规格

表格

安装与接线指南

阶段一：准备工作（预计 12 分钟）

⚠️ 安全须知

1. 确认机组停机，断开主电源与控制电源。
2. 释放静电，佩戴防静电手环，在防静电垫操作。工具准备

• 十字螺丝刀、防静电工具、万用表、标签纸
• 手机（拍照记录跳线、DIP 开关、接线端子）备份工作
• 拍照旧板：跳线位置、DIP 开关、所有线缆连接
• 记录系统参数：反馈电压、励磁电流、SW6 校准设置

阶段二：拆卸旧模块（预计 10 分钟）

1. 标记并拔出所有连接器（1PL、2PL 等），贴好标签。
2. 松开固定螺丝，平稳拔出 DS200DCFBG1B 板卡。
3. 检查背板插槽与针脚，清理灰尘与氧化层。⚠️ 注意：禁止触碰板上芯片与元件，避免静电击穿。

阶段三：安装新模块（预计 15 分钟）

1. 拆封新板，核对型号 DS200DCFBG1B 与固件版本。
2. 复刻配置：对照照片设置 12 个跳线与 7 组 DIP 开关。
   • SW6：电机电压反馈校准（关键参数）
   • JP：输出电压、信号衰减、反馈模式选择
3. 将板卡对准插槽，垂直平稳插入，锁紧固定螺丝。
4. 按标签恢复所有连接器，确保插紧、无松动。

阶段四：上电测试（预计 25 分钟）

1. 二次检查接线、跳线、DIP 开关无误。
2. 接通控制电源，观察 LED：
   • 绿灯常亮：电源正常
   • 氖灯亮：保险丝正常
   • 红灯闪烁：故障（查保险丝 / 接线）
3. 用万用表测量：±5/±15/±24 VDC 输出应在 ±2% 误差内。
4. 连接控制系统，验证反馈信号（0~5V）与通讯正常。
5. 带载运行 30 分钟，监测温升与信号稳定性。⚠️ 故障处理：输出异常 → 核对跳线 / DIP；反馈异常 → 重校 SW6。

常见问题解答 (FAQ)

Q1: DS200DCFBG1B 支持热插拔吗？A: 绝对不支持。该板为 Mark V 长卡设计，必须在完全断电下更换。热插拔会导致：

• 背板高压击穿、元件烧毁
• 系统失控、励磁过流跳闸
• 永久损坏板卡与控制器

Q2: 这款板卡是否停产？还能买到全新原装吗？A: 已正式停产（OEM 停止生产）。

• 全新原装（New Surplus）：极少，价格高，多为海外库存
• 原装拆机（Used Good）：功能完好，9 成新，性价比最高
• 维修 / 翻新：价格低，但稳定性与质保风险大我们提供原装拆机与全新库存，支持序列号核验与 1 年质保。

Q3: 更换时必须校准吗？如何校准？A: 必须校准。

• 核心校准：SW6 DIP 开关（电机电压反馈衰减）
• 步骤：
  1. 输入标准参考电压
  2. 调节 SW6 使测试点输出为 2.5V（标称中点）
  3. 记录校准值，写入维护日志未校准会导致反馈偏差、励磁不稳、电压波动。

Q4: DS200DCFBG1B 与 B/C/LC 等后缀版本通用吗？A: 硬件基本兼容，但功能与配置有差异：

• DS200DCFBG1B：基础版，标准反馈与电源
• DS200DCFBG1BLC：低功耗，适用于紧凑型机架
• DS200DCFBG1BJB：增强驱动，适配大功率励磁机替换建议：优先同型号；跨版本需重调跳线与校准参数。

Q5: 质保多久？出故障如何处理？A: 我们提供 12 个月质保（自发货日）。

• 质保范围：硬件功能故障、非人为损坏
• 售后流程：
  1. 提供故障现象、LED 状态、测试电压
  2. 技术支持远程诊断
  3. 确认故障：1 年内免费更换或维修
• 不保范围：静电击穿、进水、摔落、错接电压

Q6: 价格比原厂低很多，是翻新件吗？A: 绝非翻新。价格优势来自：

1. 全球批量采购，无多层代理加价
2. 专注 MRO 备件，线上直营降成本
3. 原装拆机 / 库存，非全新零销可提供：原厂标签、序列号、质检报告、实物照片，支持 GE 官方核验。
