描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整型号 | WESDAC D20 A / 0511-01010 |
| 主控芯片 | 68HC11 8 位处理器，2MHz 主频 |
| 存储配置 | 32KB EPROM、24KB 静态 RAM、512 字节 EEPROM |
| 输入通道 | 32 路全差分隔离模拟输入 |
| 支持信号 | ±1/±2.5/±5/±10/±20mA 电流；±1/±5/±10V 电压 |
| 输入阻抗 | 44 MΩ ±5%（直流） |
| 转换精度 | 电压 ±0.05% FS，电流 ±0.1% FS |
| 分辨率 | 14 位带符号模数转换 |
| 全通道扫描周期 | 550 ms（60Hz 工频滤波） |
| 通讯总线 | D.20 HDLC 菊花链总线，DB9 接口拓展 |
| 维护端口 | RS232 DB9 本地调试接口 |
| 供电方式 | D.20 总线回路取电，无需外部独立供电 |
| 浪涌防护 | 内置压敏电阻、吸收电容，耐受现场脉冲干扰 |
| 配套底座 | WESTERM D20 A 专用端子底座，现场线缆接线载体 |
| 安装规格 | 19 英寸标准欧式机架插卡式安装 |
| 工作环境温度 | -40 ℃ ~ +85 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 防护等级 | IP20（控制柜内安装） |
| 适配主机 | D20ME、D20MX 全系列 RTU 主控制器 |
| 质保周期 | 12 个月 |
| 整机特性 | 支持热插拔，更换模块不扰动现场接线 |
产品深度介绍

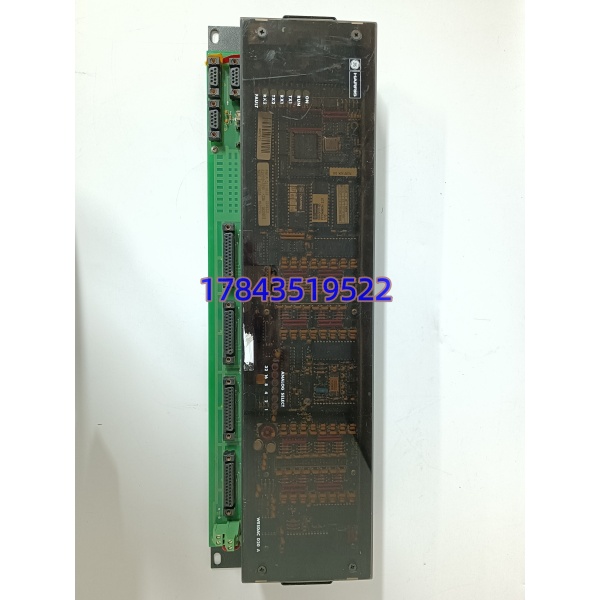

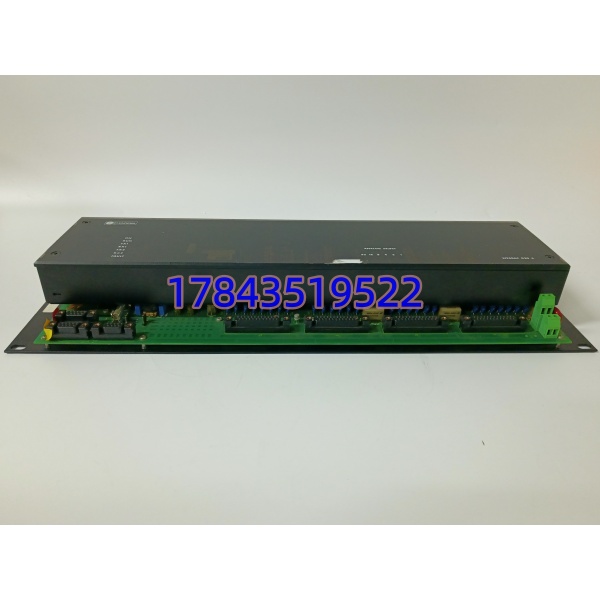

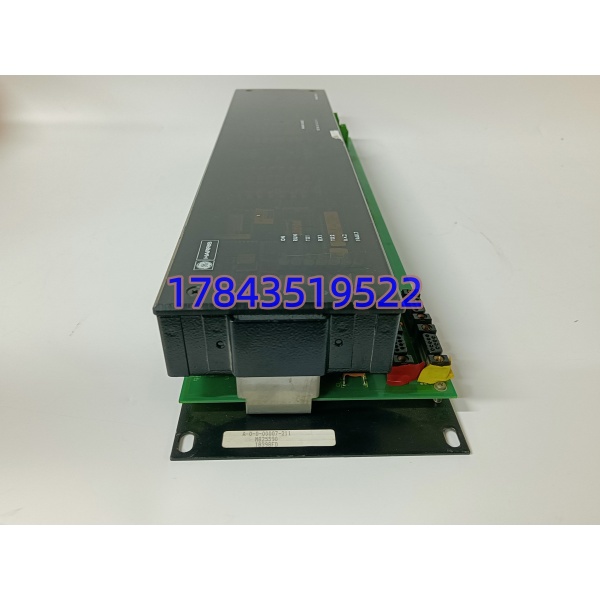

GE WESDAC D20 A 是 D20 电网 RTU 系统标配分布式模拟输入模块，采用上下分体式结构设计，上层 WESDAC 负责信号转换与总线通讯，下层 WESTERM D20A 底座承接现场变送器线缆。单卡集成 32 路差分采集通道，适配变电站 CT/PT、温度、压力、流量变送器 4~20mA、±10V 标准信号；14 位高精度模数电路搭配工频数字滤波，电网谐波、变频器干扰工况下数值无漂移。模块通过 D.20 HDLC 总线菊花链级联，单台 D20 主控制器可挂载多块 D20A 拓展采集点位；支持不停机热插拔维护，更换采集卡无需拆除现场端子接线，大幅缩短变电站检修停电窗口。该型号原厂已停产多年，存量电网、电厂老旧 RTU 改造项目备件采购渠道有限，整机尺寸、端子定义与替代 NTX-U20/A 完全兼容，替换无需改动柜体布线。
应用场景与行业案例
工程痛点变电站、电厂 RTU 依靠 D20A 采集母线电压、负荷电流、设备温度模拟量，模块故障会造成中控 SCADA 数据全丢失，电网调度失去现场监测依据；原厂停产，海外调货周期 10~16 周，变电站只能人工抄表，无法满足电网实时监控、故障预警要求。普通通用 AI 模块总线协议、端子定义不匹配，不能直接接入 D20 RTU 系统，改造工程量大。
典型应用场景
- 变电站综合自动化 RTU 系统110kV/220kV 变电站母线、出线 CT/PT 模拟量采集，负荷、电压、无功实时上传调度主站。
- 火力 / 燃气电厂辅机 SCADA 系统锅炉水温、油压、风机振动变送器信号采集，机组负荷远程监控与越限报警。
- 水利泵站、水电厂远程测控装置闸门开度、上下游水位、机组出力模拟量采集，远程调度闭环调节。
- 油气长输管线站场监控系统管道压力、流量、油温变送器信号采集，站场无人值守远程监测。
真实抢修案例去年春季，华中某 110kV 变电站 RTU 机柜 WESDAC D20A 采集卡故障，全站 32 路母线、负荷模拟量归零，省调度中心失去本站监测数据，电网运行管控存在盲区。原厂反馈该型号停产，海外备件周期 110 天，站内运维人员只能每 2 小时现场人工记录仪表。我方仓库备全新原装 D20A 现货，出库完成 32 通道全量程采集、总线通讯、高低温老化 24 小时全项测试，次日专车送达变电站。运维人员直接热插拔替换上层模块，底座原有接线无需改动，15 分钟全部模拟量恢复上传调度 SCADA。后期该供电公司采购 3 块同款 D20A 作为辖区多座老旧变电站常备应急备件。
