描述
产品深度介绍

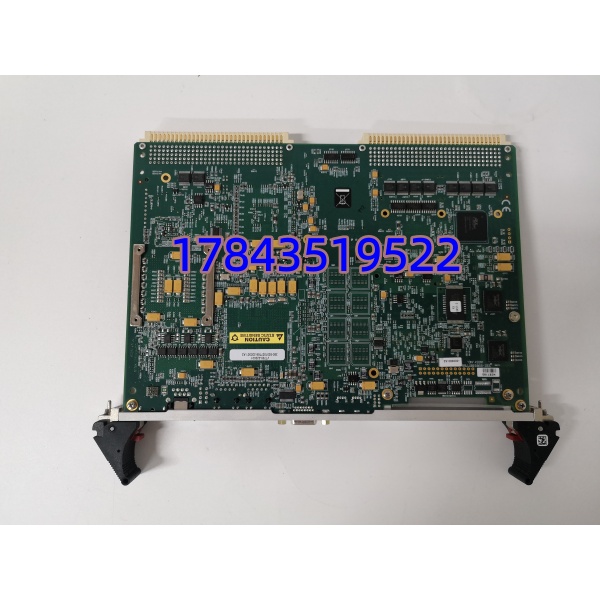

V7768-320001 A2 是 GE Mark VI 系统标配 6U VME 主控单板，搭载 Intel Core2 Duo 工业双核处理器，采用 945GM 嵌入式芯片组，预装 VxWorks 硬实时操作系统，承担机组转速闭环、排气温度保护、燃料阀调节、EGD 网络数据转发全部核心运算任务。板载两路独立千兆以太网做网段物理隔离，一路对接现场 IONet I/O 机架，一路对接中控 Cimplicity 上位；配备单 PCI-X PMC 扩展槽，可加装第三方通讯子卡拓展 Modbus、Profibus 接口；支持 8GB CF 固态存储存放燃机控制工程，自带硬件 RTC 时钟与断电缓存，长期机柜高温工况稳定运行。整机军工级宽温 PCB，抗振动抗电磁干扰，是老旧 Mark VI 机组故障停机抢修、系统改造核心替换运算主板。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 处理器 | Intel Core2 Duo / Celeron M，前端总线 667MHz |
| 运行内存 | 最大 2GB DDR2 SODIMM DDR2 内存 |
| 本地存储 | 板载 CF 卡槽，最高 8GB 固态闪存 |
| 总线标准 | 6U VME64x 64 位并行背板总线 |
| 扩展插槽 | 1 路 PCI-X PMC 扩展子卡插槽 |
| 网络接口 | 两路独立 10/100/1000M 千兆 RJ45 以太网 |
| 串行接口 | 前置 1 路 RS232/422，后置备用调试串口 |
| 外设接口 | 双 USB2.0、SVGA 显示、PS/2 键鼠接口 |
| 支持系统 | VxWorks、嵌入式 Linux、Windows XP Embedded |
| 机架供电 | VME 背板 + 5V/+3.3V 直流馈电 |
| 工作温度 | 标准 0℃~55℃，宽温版 – 20℃~70℃ |
| 安装规格 | 6U 标准 VME 单槽位卡扣安装 |
| 兼容同系列版本 | V7768-320000、V7768-320001 A0/A1/A2 机架互通 |
| 适配系统 | GE Speedtronic Mark VI、EX2100 励磁调速系统 |
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂外包装序列号、350-9301007768 底板编码、出厂批次，匹配进口报关入库单据
- 防伪识别：PCB 激光蚀刻完整型号与底板编码，无打磨、重喷码、改码痕迹
- 外观检查：电路板无腐蚀、散热器件无变形、网口弹片无弯折、焊点无维修补焊、面板无磕碰
- 附件核对：原厂防静电真空袋、出厂质检贴纸齐全
2. 上机功能测试测试机架搭载 Mark VI 原厂 6U VME 完整仿真系统，配套全套 I/O 采集卡
- 通电自检：Motload 固件完整加载，无硬件报错弹窗
- 双千兆网通讯测试：两路以太网独立收发 EGD、Modbus TCP 数据，无丢包无延迟
- PMC 扩展兼容性测试：挂载通讯子卡，PCI-X 总线带宽稳定无冲突
- 满负荷工程老化：24 小时不间断运行燃机完整控制工程，记录单板温升无过热重启
- VME 全节点扫描：完整识别机架全部 I/O 卡件，总线扫描周期稳定无超时报错
3. 电气参数测试
- 500V 摇表绝缘电阻测试，背板供电回路绝缘＞10 MΩ
- 5V/3.3V 满载电流实测，整机功耗稳定无波动
- 以太网隔离耐压冲击测试，验证抗现场电机电磁干扰稳定性
4. 配置固件验证
- 读取单板底层 VxWorks 固件、硬件修订版本并存档
- 记录出厂默认双网口 IP、Motload 启动基准参数，提供客户替换对照参考

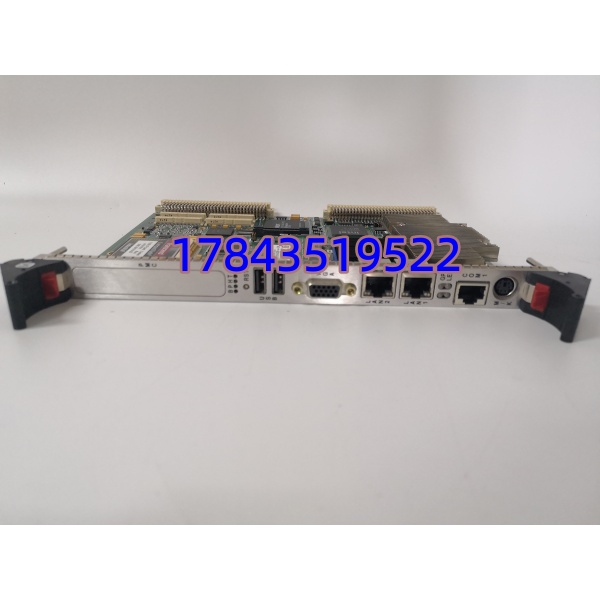

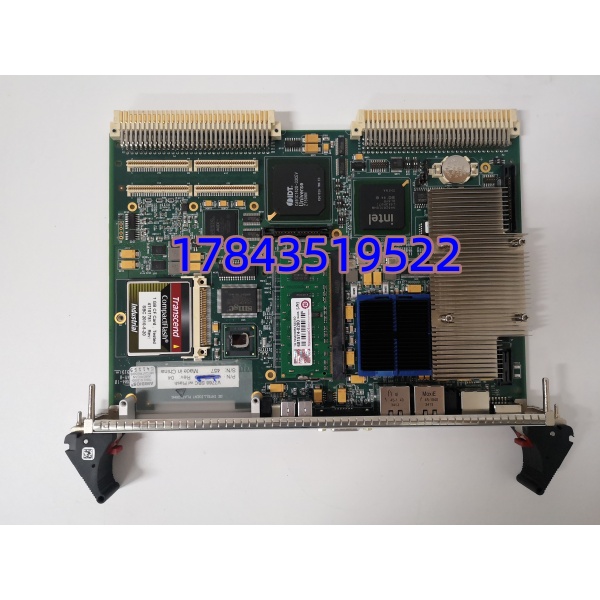

- 拍摄双千兆网口、PMC 插槽、CF 卡槽布局完整存档
5. 最终质检与包装
- 专职工控质检工程师签字出具完整通电检测报告
- 独立防静电真空袋密封封装，隔绝运输静电损伤
- 外层加厚气泡膜、防潮工业纸箱双层加固打包
- 粘贴 QC 合格标签，标注检测日期、单板完整型号编码
