描述
产品详情

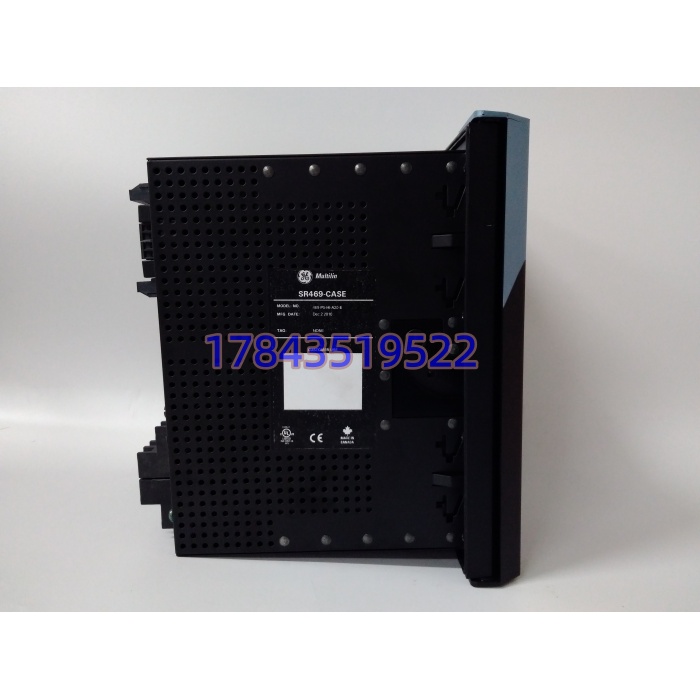

・型号：SR469‑P5‑HI‑A20‑E・品牌：GE Multilin・系列：SR469 电机管理保护继电器
规格参数
| 参数项目 | 参数说明 |
|---|---|
| CT 二次输入 | P5 版本，5A 相电流输入，支持 1A/5A 切换 |
| 辅助控制电源 | 70‑265V AC / 90‑300V DC，48‑62Hz 宽电压供电 |
| RTD 通道 | 6 路，支持 Pt100、Ni120、Cu10 测温输入 |
| 模拟输出 | 4 路 4‑20mA 隔离输出（A20） |
| 数字输入 | 8 路隔离 DI，24VDC 逻辑电平 |
| 继电器输出 | 6 路继电器输出，250V AC 5A 阻性负载 |

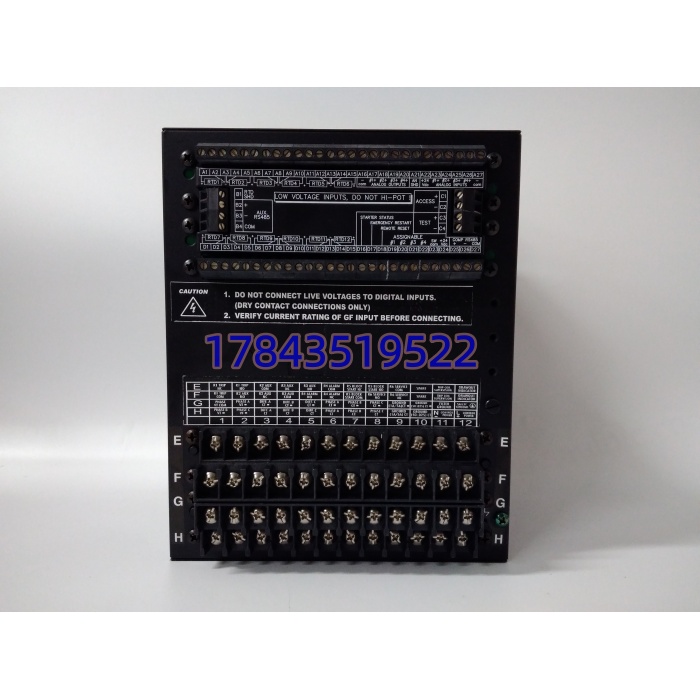

| 通讯接口 | RS232 调试口、双 RS485 Modbus‑RTU、双以太网 Modbus‑TCP（E 版本） |
| 保护功能 | 过载热模型、堵转、接地故障、缺相、过压欠压、转子断条保护GE Vernova |
| 工作温度 | ‑20℃ ~ +70℃，控制柜内使用 |
| 存储温度 | ‑40℃ ~ +85℃ |
| 湿度 | 5%‑95%，无冷凝 |
| 结构形式 | 抽出插拔式单元，柜体嵌入式安装 |
| 面板 | LCD 背光显示、按键操作、状态告警 LED 指示灯 |
产品介绍

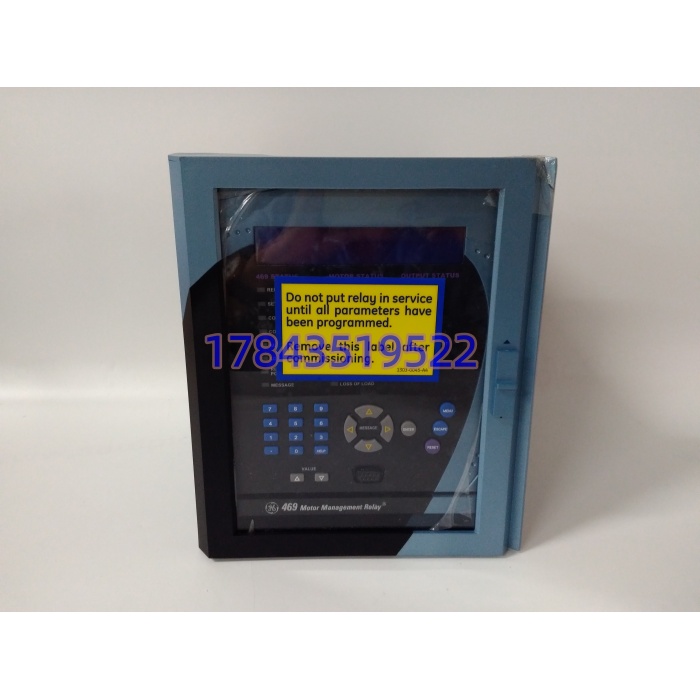

SR469‑P5‑HI‑A20‑E 是抽出式电机管理保护继电器，面向中压大功率电机，依靠热记忆热模型算法模拟电机绕组发热，集成保护、电气量计量、温度采集、故障录波、事件记录功能，可直接完成电机跳闸、联锁控制，对接 SCADA 监控系统读取数据与告警信息GE Vernova。坦白讲，它不是普通过载继电器，属于微机型继保，参数整定工作量大。原厂已经停止该型号生产，Last‑time‑buy 窗口关闭GE Vernova。电厂、化工大量关键电机还在用该设备，整套开关柜改造成本高、周期长，多数项目储备经过完整整定测试的备件，用来规避电机烧毁和非计划停机。
应用场景与行业案例
痛点切入：我在现场遇到过该装置内部硬件故障，保护功能失效，电机失去热过载监视。大功率电机一旦烧毁，维修周期很长，而继保备件采购周期不确定，现场无备用件会放大设备损坏风险。典型场景：
- 火力发电厂厂用电高压电机回路，给水泵、引风机电机保护，实现过载、接地故障跳闸与数据上传。
- 化工装置高压电机开关柜，压缩机、循环水泵电机，依靠 RTD 采集绕组温度做后备保护。
- 大型水处理厂高压电机柜，老成套柜无法整体更换，依靠备件维持原有保护逻辑。
- 钢铁厂辅机高压电机，故障录波功能用来事后定位电机损坏根因。
真实案例：某炼化循环水车间，高压循环水泵配套 SR469‑P5‑HI‑A20‑E 内部电源回路损坏，保护闭锁，电机只能脱离综保硬启。现场没有备用装置，外部调货耗时 24 天。故障期间班组增加每小时现场巡检，设备运行风险很高。事后运维把该型号划入 A 类备件，同步评估 869 系列升级改造方案。
