GE S710D-EST2 | 多协议光纤数据收发器 多模光纤

• 描述

描述

关键技术规格

参数项	技术参数
传输通道	1 路全双工
光纤类型	多模光纤（850nm 波长）
传输距离	最远 5.2 km
支持协议	RS-232/TTL/RS-422/RS-485 / 曼彻斯特 / 双相 / SensorNet
波特率	250 kbps ~ 512 kbps（依协议而定）
光发射功率	-17 dBm
接收灵敏度	-30 dBm
电源	13.5 VDC（稳压），220 mA，3.5 W
工作温度	-40°C ~ +75°C
诊断功能	SMARTS™ 智能诊断，状态 LED 指示
配置方式	旋转开关现场配置数据格式

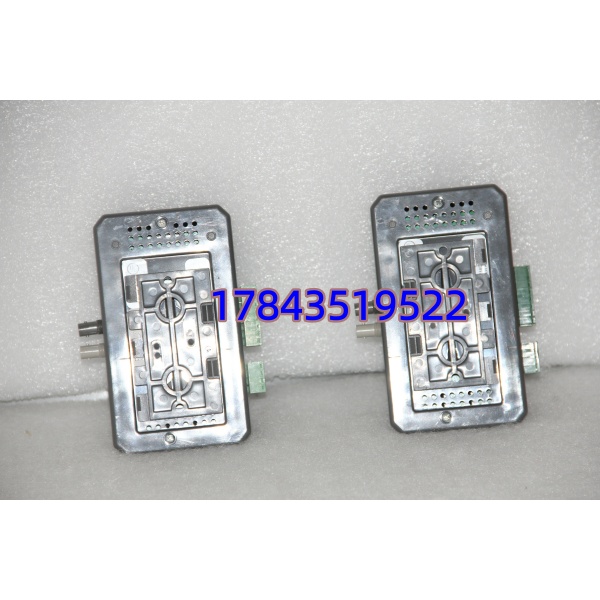

S710D-EST2

产品深度介绍

GE S710D-EST2 是一款工业级多协议光纤数据收发器，用于解决工业现场电磁干扰强、距离远的通讯难题。模块支持 RS-232/422/485 等多种电气协议与光纤信号的双向转换，自带独特的数据格式转换功能，可实现不同协议间的数据互通。

采用多模光纤传输，有效规避电磁干扰，提升通讯稳定性；支持宽温运行，适应恶劣工业环境。通过旋转开关可现场快速配置数据格式，无需编程，维护便捷。模块具备 SMARTS™智能诊断功能，实时监测通讯状态，便于故障排查。

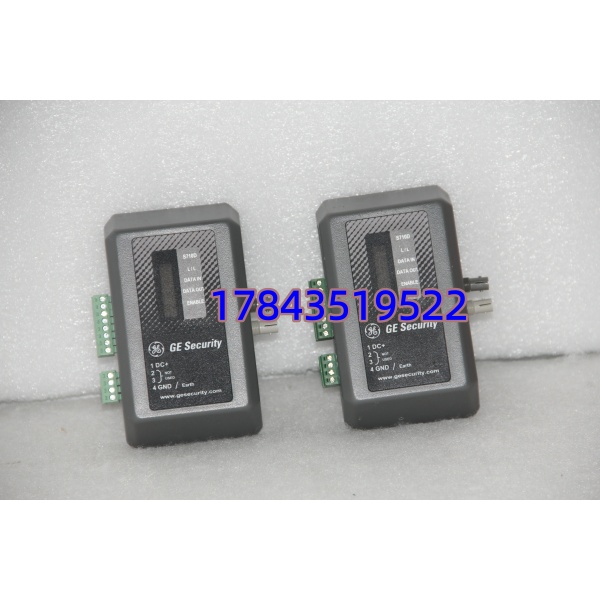

S710D-EST2

应用场景与行业案例

工程痛点

工业现场常存在电磁干扰强（如电机、变频器附近）、通讯距离超线缆限制、不同协议设备无法互通等问题，导致数据传输不稳定、丢包甚至中断，影响生产连续性。

典型应用场景

1. 电力行业：变电站高压侧与低压侧设备通讯，规避强电磁干扰，实现距离 5 km 内的数据稳定传输。
2. 冶金行业：高炉、轧线等高温高干扰环境，RS-485 设备光纤联网，保障工艺参数实时交互。
3. 石油化工：防爆区域仪表数据远距离传输，光纤隔离消除电气火花风险，兼容多种仪表通讯协议。
4. 轨道交通：列车控制系统曼彻斯特协议数据光纤传输，提升抗干扰能力，降低维护成本。

真实案例

某钢铁厂轧线控制系统原采用 RS-485 通讯，因现场变频器密集，电磁干扰严重，数据频繁丢包，导致轧线速度波动，产品合格率下降。

更换 S710D-EST2 后，将 RS-485 信号转为光纤传输，有效隔离电磁干扰，通讯距离扩展至 3 km，数据传输稳定无丢包。模块通过旋转开关快速配置协议，无需修改原有程序，30 分钟完成调试，轧线运行稳定性大幅提升，产品合格率恢复至标准水平。

技术避坑指南

1. 光纤类型不匹配

• 问题：误将单模光纤接入多模模块，导致通讯无响应或丢包严重。
• 避坑：S710D-EST2 仅支持多模光纤（850nm），采购与布线前核对光纤类型，避免混用。
• 案例：某项目用单模光纤连接模块，通讯失败，更换多模光纤后恢复正常。

2. 协议配置错误

• 问题：旋转开关配置的协议与现场设备协议不一致，导致数据无法解析。
• 避坑：更换前记录现场设备协议类型，模块上机前按设备协议配置旋转开关，逐一核对。
• 提醒：常见错误为 RS-485 2 线 / 4 线模式混淆，配置时重点确认。

3. 电源规格不符

• 问题：使用非稳压电源或电压超出 13.5 VDC±5% 范围，导致模块工作不稳定或损坏。
• 避坑：必须使用13.5 VDC 稳压电源，电流≥220 mA，预留 20% 功耗余量。
• 警示：曾有项目用 24V 电源供电，导致模块烧毁，需严格匹配电源规格。

4. 光预算不足

• 问题：光纤链路损耗超 13dB，导致接收信号弱，通讯中断。
• 避坑：布线前计算链路损耗（含接头、熔接损耗），总损耗≤13dB；长距离传输时优先选用高品质多模光纤，减少接头数量。

5. 静电防护缺失

• 问题：干燥季节拆装模块未做防静电措施，静电击穿光纤接口芯片。
• 避坑：全程佩戴防静电手环，在防静电台面操作，禁止徒手触碰光纤接口与元器件。
