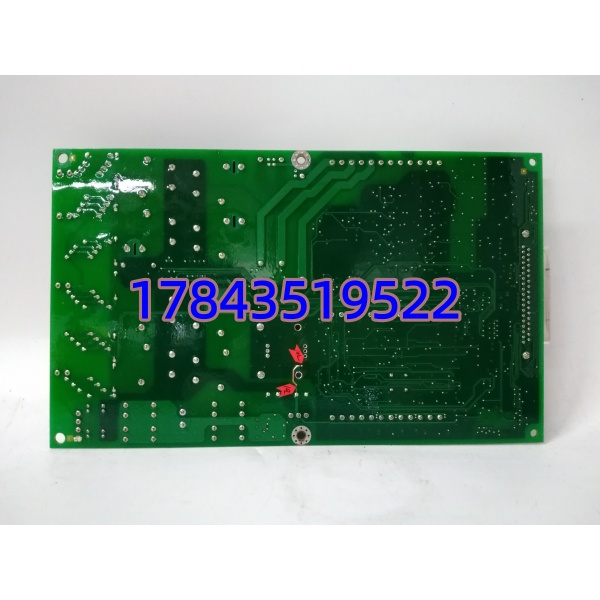

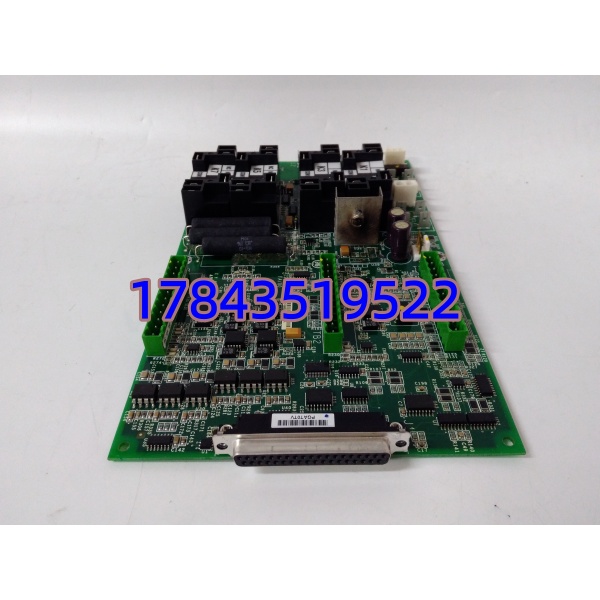

GE MRP768176 IS200TDBTH6ABC | Mark VIe TMR 三重冗余 PDIO 防爆端子底座 全新原装现货
GE MRP768176 IS200TDBTH6ABC | Mark VIe TMR 三重冗余 PDIO 防爆端子底座 全新原装现货 - 图片 2
GE MRP768176 IS200TDBTH6ABC | Mark VIe TMR 三重冗余 PDIO 防爆端子底座 全新原装现货 - 图片 3

GE MRP768176 IS200TDBTH6ABC | Mark VIe TMR 三重冗余 PDIO 防爆端子底座 全新原装现货

原价为：¥6,545.00。当前价格为：¥4,565.00。

  • 完整物料编码：MRP768176，硬件型号 IS200TDBTH6ABC
  • 品牌：GE Vernova（原 GE Power Speedtronic Mark VI/VIe 涡轮控制系统）
  • 系列：Mark VIe 三重冗余 TMR 安全架构专用 TDBT 防爆端子底座，配套 IS220PDIOH1B 混合离散 I/O Pack 模块
  • 核心功能：TMR 三通道独立信号隔离、现场 24DI 干触点输入 / 12 路继电器 DO 输出分路接线、本安滤波浪涌抑制、三重回路物理分离，为燃气 / 汽轮机组 ETS 紧急停机、燃料切断安全联锁提供防爆接线枢纽，实现三取二表决硬件分层隔离
  • 产品类型：TMR 三重冗余防爆离散 I/O 端子底座（TDBT Hazardous Terminal Base）
  • 关键规格：匹配 IS220PDIOH1B 一体化 PDIO 模块；Class I Div.2 / ATEX Zone2 防爆；三通道独立隔离分组；螺钉栅栏式防爆端子；28VDC 系统供电；适配 TMR 三取二安全机组
我要购买
分类：

描述

关键技术规格

参数项 详细参数
完整物料号 MRP768176，硬件型号 IS200TDBTH6ABC
适配 I/O 模块 IS220PDIOH1B（24DI+12DO 一体化混合 PDIO Pack）
系统架构 TMR 三重冗余三通道独立布线，三取二表决安全回路
现场信号制式 DI：无源干触点 28VDC 润湿；DO：30VDC 1A 继电器负载回路
防爆资质 Class I Div.2 A/B/C/D、ATEX Zone2 IIC 危险区域合规
端子结构 多组独立栅栏式螺钉端子，三通道物理分区隔离布线，避免通道串扰
抗干扰电路 每通道内置 MOV 压敏电阻、RC 滤波、反向续流二极管，抑制电机启停浪涌
背板连接器 高密度 62 针专用 DC 连接器，一对一对接 PDIO 模块信号通道
供电规格 28 VDC 机架直流供电，工作区间 27.4~28.6 VDC，底座整机功耗＜8W
故障诊断 通道短路、对地漏电、回路断线硬件检测，上传 VCM 控制器报警
安装方式 标准 35mm DIN 导轨垂直安装，机柜防爆区直接装配
工作温区 -30 ℃ ~ +65 ℃；存储温度 -40 ℃ ~ +85 ℃
PCB 防护工艺 S1 全域工业三防涂层，耐受电厂粉尘、冷凝水汽、硫化腐蚀气体
抗振动标准 IEC 60068 工业振动等级，适配汽轮机房持续低频振动环境
整机尺寸 269mm × 100mm × 50mm，整机重量约 0.8kg
同系列区分 TDBS = 单机单通道底座；TDBTH6ABC=TMR 三重冗余防爆底座



产品深度介绍

IS200TDBTH6ABC（订货编码 MRP768176）是 Mark VIe 三重冗余 TMR 机组专用防爆端子底座，仅搭配 IS220PDIOH1B 一体化混合 I/O 模块使用，是现场防爆设备与 PDIO 控制模块之间唯一合规隔离接线枢纽。底座采用物理分层三通道独立布线设计，三路 DI/DO 信号完全分区隔离，杜绝单通道短路、干扰蔓延至另外两路表决回路，满足机组 SIL 安全三取二架构规范；每一路现场端子集成完整浪涌吸收与滤波电路，风机、阀门电机启停产生的瞬时高压不会击穿 PDIO 板内部采集 / 驱动芯片。硬件通过第三方防爆认证，可直接安装在化工、电厂二区防爆机柜，区分于单机非防爆 TDBS 底座；DIN 导轨免工具快速拆装，更换 PDIO 模块无需重新拆卸现场大量端子线缆。全域喷涂三防涂层，适配燃气轮机高温、高粉尘、冷凝水汽机房，是联合循环电厂、炼化自备电厂 TMR 冗余机组大修唯一原厂合规替换端子基座。

应用场景与行业案例

工程痛点

TMR 端子底座隔离回路、端子滤波电路老化失效后，三通道信号串扰、现场浪涌直接击穿 IS220PDIOH1B 模块，机组 ETS 紧急停机、燃料切断联锁回路失效，机组必须解列全线停机；该型号原厂已停产，海外拆机备件交付周期 3~4 个月，长期运行存在超速、爆燃重大安全隐患。

典型应用场景

  1. 联合循环燃气轮机 TMR 三重冗余 Mark VIe 控制站化工园区加氢装置燃气轮机二区防爆机柜，三取二燃料切断、点火允许、紧急停机联锁信号隔离接线。
  2. 300/600MW 火电汽轮机组三重冗余安全控制机架锅炉炉膛吹扫、主汽门挡板、轴振保护开关三重回路物理隔离布线，满足电网安全验收 TMR 架构规范。
  3. 钢厂自备电厂高炉配套燃气轮机防爆控制柜厂区粉尘、腐蚀气体环境，三防涂层保障全年连续运行，三重通道隔离规避单路线路故障引发机组误跳机。

真实案例

华东某化工自备电厂燃气轮机 TMR 机架 IS200TDBTH6ABC 单通道滤波回路老化，三路联锁信号互相干扰，机组频繁随机降负荷。原厂无全新现货，拆机备件等待 98 天，采购全新原装现货 48 小时送达，DIN 导轨整体更换底座，现场端子无需全部拆线，25 分钟完成 PDIO 模块对接，三重联锁信号完全隔离无串扰，机组恢复满负荷稳定并网。



核心卖点与差异化

  • TMR 三重通道物理分层隔离设计，普通单机 TDBS 底座无三分区独立布线，无法满足 SIL 三取二安全防爆验收规范
  • 整机 Class I Div.2 防爆认证，石化、电厂危险区域可直接安装，第三方安全审计唯一合规端子底座
  • 每通道集成独立浪涌吸收滤波电路，有效抑制现场电机、电磁阀启停高压浪涌，大幅降低 PDIO 模块烧毁故障率
  • 底座与 PDIO 模块分体式设计，更换 I/O 板无需拆卸现场上百根设备端子线缆，大幅缩短停机检修时长
  • S1 整机三防 PCB 涂层，电厂、化工腐蚀机房使用寿命优于拆机二手底座 55% 以上
  • 配套 IS220PDIOH1B 一体化混合 I/O 完美匹配，24 路 DI、12 路 DO 通道一一对应无信号偏移
  • 整机提供 12 个月质保，出厂隔离滤波、端子回路原生硬件缺陷支持免费换新
