描述
产品详情

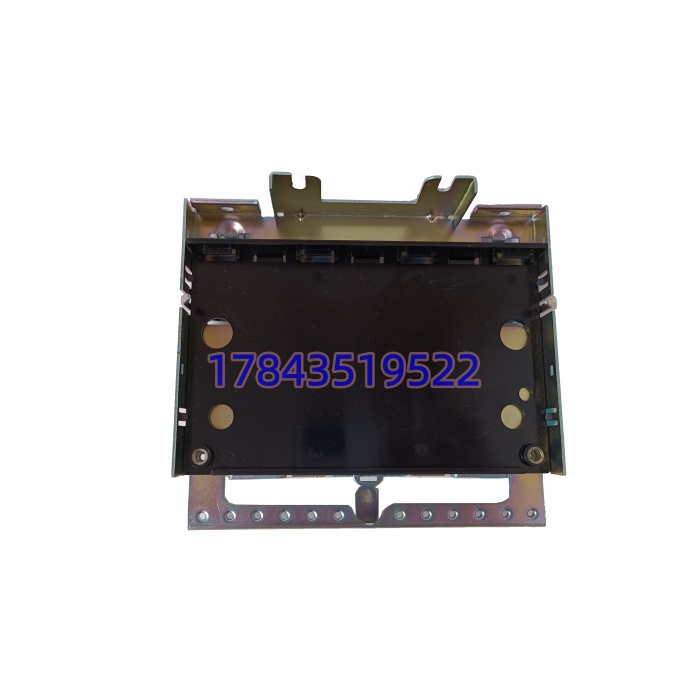

・型号：IS230SNRTH2A・品牌：GE・系列：Mark VIe Speedtronic 轮机控制
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 硬件型号 | IS230SNRTH2A |
| 通道配置 | 12 路继电器隔离输出通道 |
| 负载能力 | 支持 24‑125VDC、115/230VAC 现场负载 |
| 系统架构 | 支持单工、双工、TMR 三重模块冗余配置 |
| 诊断能力 | 电源自检、通道故障诊断、输出状态反馈、I/O 包与底座匹配校验 |
| 供电 | DC24V，由系统背板供电 |
| 安装方式 | DIN 导轨安装，必须匹配对应端子底座 |
| 工作温度 | 0‑60℃（控制柜内，以原厂手册为准） |
| 存放温度 | -40℃‑+85℃ |
| 湿度条件 | 5%‑95% RH，无凝露 |
| 兼容系统 | GE Mark VIe Speedtronic 轮机控制系统 |
| 生命周期 | 原厂永久停产，市面流通库存件、拆机备件 |
产品介绍
IS230SNRTH2A 是 Mark VIe 系统的继电器输出 I/O 包，专门用于燃气轮机、蒸汽轮机的联锁、顺控开关量输出，输出继电器接点驱动电磁阀、励磁接触器、声光报警等现场设备。硬件可适配 TMR 三重冗余配置，是轮机保护回路关键输出硬件，模块自带通道诊断，能够上报接点异常、底座不匹配故障信息至控制器。
坦白讲，同系列相近型号 IS230SNRLH2A 通道定义、底座不完全通用，不可直接互换。拆机件高频故障：内部继电器触点老化烧蚀、连接器簧片氧化、板载诊断芯片损坏；模块上电无报错，不等于每一路继电器接点都能可靠吸合。备件上机必须匹配系统固件版本，TMR 系统要做冗余同步、通道回路校验，不能直接带机组投运。
应用场景与行业案例
痛点切入：我在现场遇到过，该 I/O 包继电器触点粘连或者拒动，会直接影响燃机保护、停机回路，存在机组拒跳或者误跳风险。国内大量燃气‑蒸汽联合循环电站、石化透平机组在用 Mark VIe 老系统，原厂不再提供全新现货；更换备件后没有做 TMR 同步校验，冗余降级，机组只能降风险运行。
典型场景
- 燃气‑蒸汽联合循环电厂：Mark VIe 燃机轮机联锁、顺控继电器输出回路备件替换。
- 石化行业燃气透平压缩机组：机组保护、停机逻辑开关量输出硬件维护。
- 自备电站、煤化工动力车间：存量 Speedtronic Mark VIe 系统利旧检修。
- 海外电站改造项目：老机组 TMR 三重冗余 I/O 备件储备。
真实案例某联合循环电厂 Mark VIe TMR 系统，IS230SNRTH2A 其中两路输出通道报接点反馈故障，冗余降级。采购拆机 IS230SNRTH2A 备件，断电更换 I/O 包及底座，上电模块自检 OK，但三重冗余无法完成同步。核查发现备件固件版本低于当前 Mark VIe 系统基线。刷写匹配固件，核对端子底座型号，执行 TMR 同步流程，逐点做通道回路通断校验，多次触发冗余切换试验，全部通道动作、反馈正常，恢复三重冗余模式。事后运维定规矩：备件入库登记固件版本；TMR 架构换件后必须做同步和回路测试，不直接带机组运行。
