描述

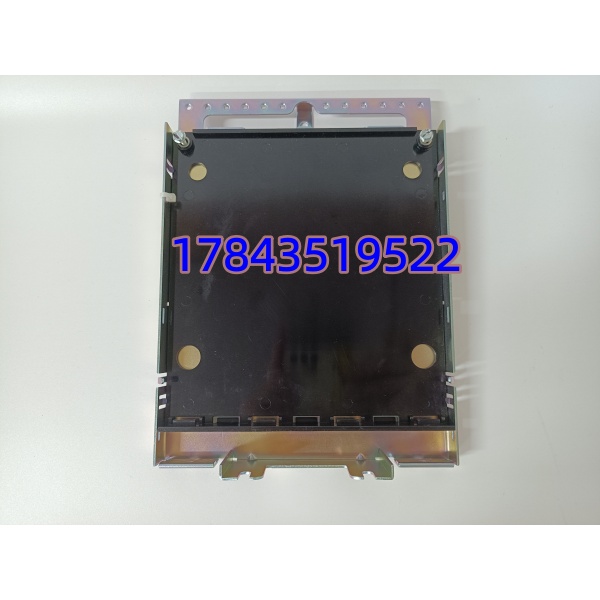

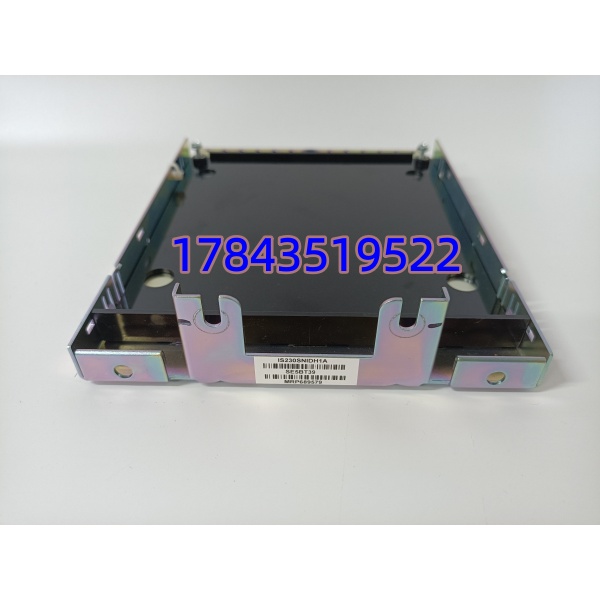

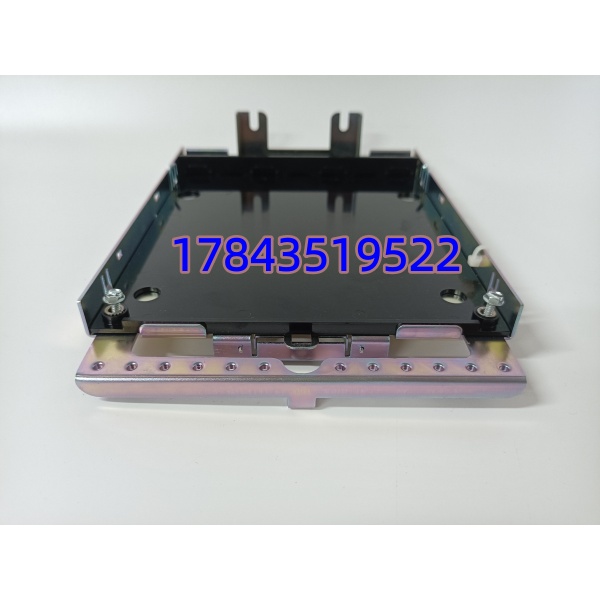

产品深度介绍
GE IS230SNIDH1A 是 Mark VIe 分布式 SDI 架构专用 16 通道隔离数字输入模块，专为重型燃气轮机、蒸汽轮机、联合循环电厂设计，负责采集阀门限位、轴承保护、风机状态、紧急停机等安全类开关量触点信号。单通道与背板之间具备 2.5kV 电气隔离，内置硬件消抖滤波电路，可抵御变频器、接触器启停带来的电磁杂波，杜绝误报遮断；模块搭载双冗余 IONet 工业以太网，网络单路断线不丢失点位数据；支持不停机热插拔维护，更换卡件不会中断机组控制逻辑。适配干接点无源触点与 24VDC 有源输入两种现场信号，配套 ToolboxST 软件实现单通道断线诊断、状态实时上传、SOE 事件时序记录，满足电站长期 7×24 小时连续运行需求，是机组安全联锁回路的核心信号采集单元。
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整型号 | IS230SNIDH1A，物料 MRP689579 |
| 适配系统 | Mark VIe、Mark VIeS 安全仪表系统 |
| 采集通道 | 16 路独立隔离数字输入 |
| 信号兼容 | 无源干接点、24VDC 有源开关信号 |
| 隔离等级 | 单通道至背板 2.5kV 电气隔离 |
| 通讯总线 | 双冗余 IONet 以太网，SDI 分布式 I/O 架构 |
| 维护特性 | 支持机架热插拔，维护无需机组停机 |
| 硬件滤波 | 每通道独立消抖滤波，抑制电磁干扰 |
| 诊断功能 | 单通道断线、信号异常 LED 就地告警 |
| 供电规格 | 24VDC 机架供电，整机功耗≤10W |
| 工作温度 | -30℃ ~ +70℃ 工业宽温 |
| 安装方式 | 标准 35mm DIN 导轨卡扣式安装 |
| 认证标准 | 电站 G3 恶劣环境认证 |
| 配套软件 | ToolboxST 组态、诊断、事件记录 |
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核验 GE 原厂整机序列号、出厂 16 通道校验报告，厂商可溯源生产批次
- 外观查验：金属壳体无磕碰、背板触点光亮无磨损、原厂防静电封条完好未拆
- 附件核对：配套原厂端子接线手册、出厂 QC 合格单据
2. Mark VIe SDI 机架全功能上机测试测试工装：标准 Mark VIe 分布式 I/O 机架、干接点信号仿真器、Fluke 115 万用表
- 16 通道同步循环通断仿真信号，24 小时满载老化，点位采集无丢点、误触发
- 模拟 2.5kV 隔离耐压测试，通道与背板无漏电击穿
- 单路 IONet 网线拔插测试，冗余链路无缝切换，数据不中断
- 叠加工业电磁干扰信号，验证硬件滤波效果，点位状态稳定无漂移
- 生成纸质质检报告，附带通道测试日志、指示灯实拍视频，可发送客户核验
3. 电气与隔离安全检测
- 500V 摇表通道间绝缘测试，绝缘阻值＞10 MΩ
- 24V 宽电压波动测试，全通道采集精度不受电压波动影响
- 断线诊断功能全点位遍历测试，故障告警逻辑准确触发
4. 出厂封装
- 质检员粘贴 QC 合格标签，标注质检日期与机身序列号
- 独立真空防静电袋密封，外层加厚气泡膜防护背板触点与端子接口
- 外包装粘贴完整型号、物料号标识，区分 SDI 分布式数字输入卡
