描述
产品详情

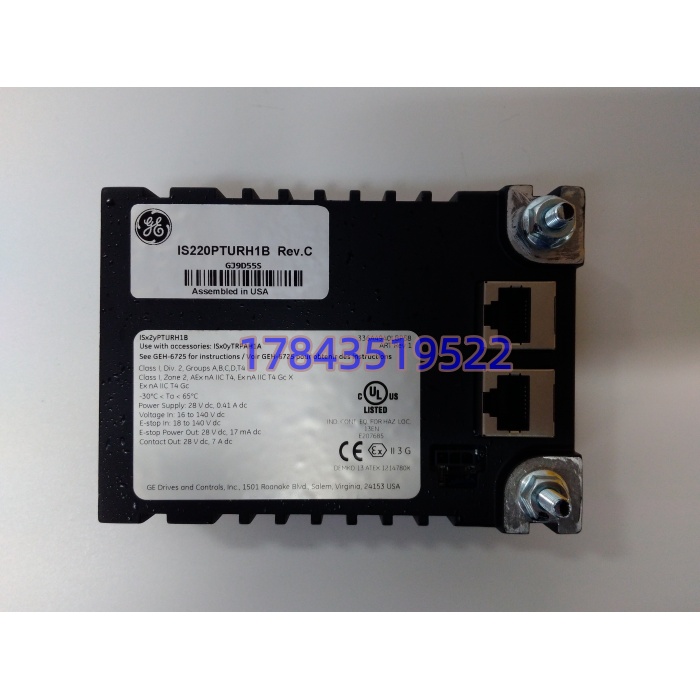

・型号：IS220PTURH1B・品牌：GE・系列：Mark VIe Speedtronic
规格参数
| 参数项 | 参数值 |
|---|---|
| 硬件形态 | 封闭式金属外壳 I/O 包，插接 TTUR 端子底板 |
| 通讯接口 | 双路 RJ45 I/O 以太网，62 针 DC 信号连接器 |
| 运行模式 | 支持单重、TMR 三重冗余配置 |

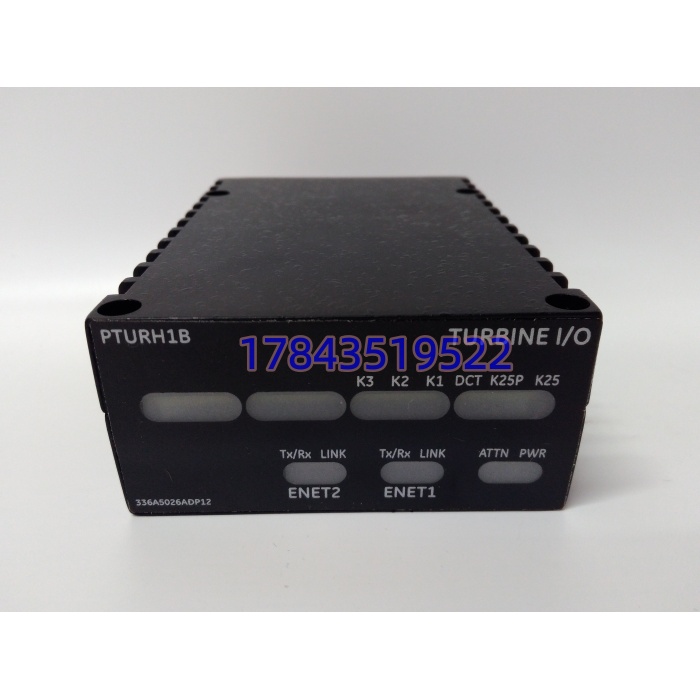

| 状态指示 | PWR、ATTN、链路等面板 LED 诊断指示灯 |
| 供电来源 | 由配套 TTUR 端子底板提供 28VDC 电源 |
| 处理信号 | 转速探头、火焰检测器、机组电压、跳闸联锁接点 |
| 工作温度 | -10℃ ~ +60℃，机柜内 IP20 安装 |
| 存储温度 | -20℃ ~ +70℃ |
| 相对湿度 | 5%‑95%，无凝露 |
| 涂层 | PCB 带保形涂层，适配电厂多粉尘潮湿环境 |
| 生命周期 | 原厂已停产，无全新原厂现货，流通为拆机、测试翻新备件 |
| 静电要求 | ESD 敏感器件，拆装必须佩戴防静电手环 |
产品介绍
IS220PTURH1B 是 Mark VIe 系统的涡轮主保护 I/O 跳闸包，直接对接涡轮本体各类保护传感器，把转速、火焰、电压信号送入控制系统，同时输出机组紧急跳闸相关联锁信号，是机组保护回路的重要硬件单元，必须安装在 TTUR 配套端子底板上使用，不可单独上电运行。
坦白讲，现场常见故障为网口隔离器件损坏、内部电解电容老化，故障现象多为链路中断、ATTN 告警，但主控 CPU 本身没有报错。模块不保存机组逻辑与保护定值，参数全部存储在 Mark VIe 控制器。不能直接拿 IS220PTURH1A 盲替换，硬件修订版本不同，固件兼容存在风险；电厂机组大修窗口很短，多数电厂储备经过完整测试的拆机备件。
应用场景与行业案例
痛点切入：我在现场遇到过，机组正常运行中该模块出现间歇性链路闪断，没有直接触发跳机，但保护回路处于降级状态，一旦出现真实故障，保护存在拒动风险。整套 Mark VIe 改造周期长、费用高，机组不允许长时间停机。
典型场景
- 火电燃气轮机 Mark VIe 控制柜，负责转速、火焰检测以及跳闸保护信号采集，不能改动原有 TMR 硬件架构。
- 热电厂蒸汽轮机控制机柜，接入发电机电压、轴系相关测点，作为主保护 I/O 单元。
- 联合循环电站存量机组，原厂不再供货新卡件，依靠备件轮换维持运行。
- 海外进口机组国产化运维项目，保留原有涡轮控制系统硬件。
真实案例：某热电厂燃气机组，运行中 IS220PTURH1B 间断报 ATTN 告警，I/O 以太网链路偶尔断开，机组保护降级。检查交换机、网线、端子底板供电全部正常，确认 I/O 包硬件故障。采购经过联机测试拆机备件，利用机组计划停机窗口断电更换模块；核对硬件版本，上电后校验全部转速、火焰、跳闸输入输出测点，控制器侧无硬件告警，保护回路恢复完整，机组重新并网运行。事后现场工程师感慨，保护类卡件不能等到彻底损坏再去准备备件。
