产品详情

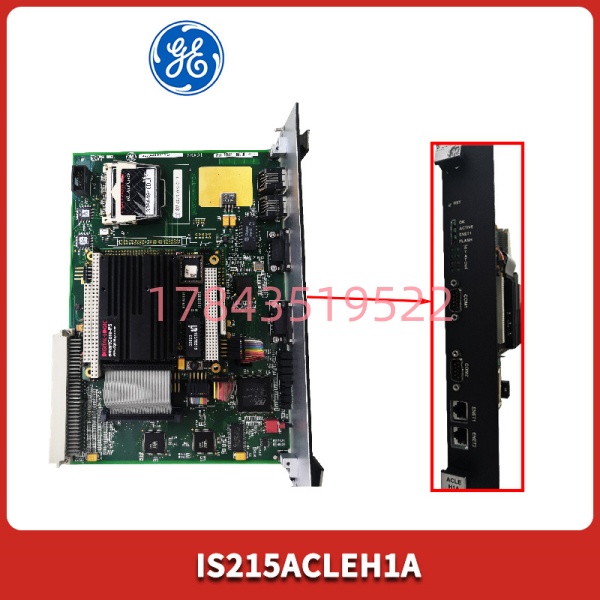

・型号：IS215ACLEH1A・品牌：GE・系列：EX2100 励磁系统
规格参数
| 参数项 | 参数值 |
|---|---|
| 板卡名称 | ACLE 应用控制层模块 |
| 适配系统 | EX2100 励磁，Mark VI 燃机 / 汽机主控 |
| 处理器 | Pentium P5 266MHz（批次不同有差异，以实物标签为准） |
| 内存 | 128MB DRAM |
| 存储介质 | CompactFlash 卡，存放固件、应用程序 |
| 通讯接口 | 2×10Base-T 以太网，2×RS232 串口 |
| 背板总线 | ISBus，和 DSPX 高速交互 |
| 供电 | 机架背板 + 5V、±15VDC |
| 槽位占用 | 2 个 VME 机架槽位 |
| 配套软件 | ToolboxST / ControlST |
| 工作温度 | 0℃ ~ +60℃（控制柜内） |
| 湿度 | 5%~95%，非冷凝 |
| 防护等级 | 裸板 IP00，柜内安装 |
产品介绍
GE IS215ACLEH1A 是 EX2100 励磁里的上层应用控制板，很多现场会叫它励磁主 CPU。底层脉冲、SCR 触发交给 DSPX 板，AVR 自动电压调节、电力系统稳定器 PSS、无功 / 功率因数调节、故障告警归档、和 DCS 上位机对接这些上层逻辑，都由这块 ACLE 运行。坦白讲，它不是直接输出脉冲的实时驱动卡，不能脱离 DSPX 独立跑励磁。对比 DSPX，ACLE 更偏向策略运算和对外通讯；短板很突出，CF 卡是高发故障点，卡件掉固件、文件损坏后，励磁会直接切手动或者跳闸。同型号不同版本固件不兼容，升级 ACLE 固件的时候，DSPX、ERDD 这些配套板的版本必须一起核对，不然励磁回路时序错乱。
应用场景与行业案例
我在现场遇到过 ACLE 隐性故障，通讯时断时续，励磁调节来回飘，后台报通讯链路告警，不容易直接定位到这块板。还有老机组常年运行，CF 卡闪存老化、柜内高温加速掉块，是这块板最常见的失效模式。一旦 ACLE 离线，自动调压模式失效，只能切手动励磁，对并网机组风险很高。
- 燃气轮机电厂：9E/9F 机组 EX2100 励磁，运行 AVR、PSS，抑制电网低频振荡
- 蒸汽轮机电站：汽轮发电机励磁上层调节，无功调度、机端电压闭环
- 联合循环电站：余热发电机组，和 Mark VI 主控交换励磁状态、限值信号
- 水电自备电站：水轮发电机励磁控制，投切 PSS 稳定并网运行
真实案例：去年一个 200MW 联合循环电厂，机组并网后励磁自动调节频繁抖动，后台反复报 ACLE 和 DSPX 通讯超时，复位后维持几小时又复发。排查通讯电缆、背板终端电阻都没问题，最后确认 ACLE 板 CF 卡坏块，程序读取不稳定。原厂货期 8 周，机组不能长期手动励磁运行。我们拿同固件版本备件，提前把镜像 CF 卡备好，停机窗口更换，刷入匹配固件，励磁切回自动，电压、无功曲线平稳。励磁专工说，PSS 投不上，电网扰动一来很容易失步。
