描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 网络协议 | TCP/IP、Modbus TCP、SRTP（GE 私有协议） |
| 以太网接口 | 14 针 AAUI 端口（外接收发器，支持 10BASE-T/2/FL） |
| 串口 | 1×RS-232（RJ11，本地管理）；1×RS-485（15 针 D-Sub，固件升级） |
| 隔离电压 | 1500V RMS（以太网与背板隔离） |
| 功耗 | 350mA @ 5VDC（背板供电） |
| 工作温度 | 0°C ~ +60°C |
| 尺寸（高 × 宽 × 深） | 132 × 33 × 106 mm |
| 重量 | 约 0.45 kg |
| 兼容 CPU | 90-30 CPU 固件≥6.50（全功能）；v5.03–6.04 仅支持 1 路 SRTP |

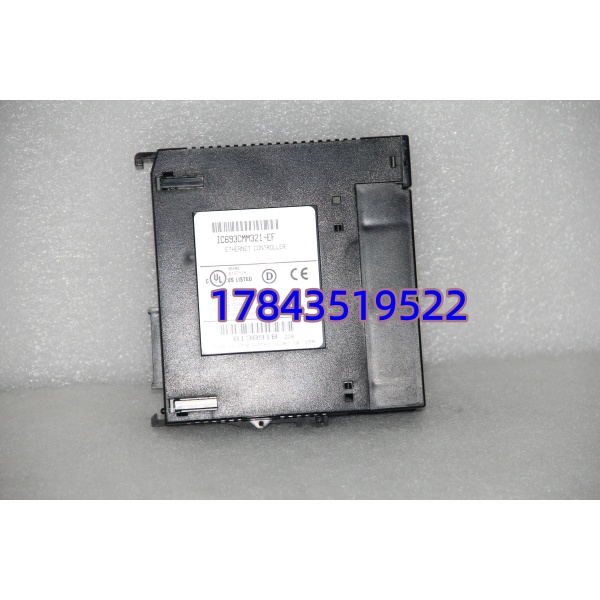

IC693CMM321
产品深度介绍
IC693CMM321 是 GE Fanuc 90-30 PLC 系统的高性能以太网通信模块，单槽位设计，直接插入 90-30 背板，为 PLC 提供以太网联网能力，实现与 HMI、SCADA、其他 PLC 及上位机的数据交互。
模块搭载 GE CMM300 系列通信芯片，支持TCP/IP、Modbus TCP、SRTP多协议，可同时作为客户端 / 服务器工作，最多支持 16 个并发服务器连接，满足复杂网络通信需求。板载 3 个状态 LED（LINK/OK/ACTIVITY），实时显示网络连接、模块状态与数据传输活动，便于现场调试与维护。
应用场景与行业案例
工程痛点
老旧 90-30 系统缺乏以太网接口，只能通过串口通信，速率慢、距离短、易受干扰，无法接入现代工业网络，难以实现远程监控与数据共享。
典型应用场景
- 制造业生产线联网连接 90-30 PLC 与上位机、HMI，实现生产线数据采集、远程监控与故障诊断，提升生产管理效率。
- 电力行业 SCADA 系统用于电厂辅控、变电站自动化，实现 PLC 与调度中心的数据通信，支持远程遥测、遥信、遥控。
- 水处理厂集中监控对接污水处理厂各工艺段 PLC，构建分布式监控网络，实现水质参数、设备状态的实时上传与远程控制。
- 工业设备远程维护通过以太网接入 VPN，实现对 90-30 系统的远程程序下载、调试与故障排查，降低现场运维成本。
真实案例
某钢铁厂老旧 GE 90-30 系统无以太网接口，车间设备数据无法上传至厂级 MES 系统，信息孤岛严重。新增 IC693CMM321 以太网模块，配置 IP 地址与 Modbus TCP 通信参数，接入车间工业以太网。改造后，PLC 数据实时上传至 MES 系统，实现生产数据可视化、设备远程监控与故障预警，生产管理效率提升 30%，运维成本降低 40%。
IC693CMM321
质量透明化检测流程
- 入库验收检测核对原厂标签、序列号、MAC 地址与出厂合格证；检查外壳无破损、金手指无氧化、接口完好。
- 上机功能测试搭载 90-30 测试机架，配置 IP 地址，通过以太网与上位机建立通信，测试 TCP/IP、Modbus TCP 数据收发正常。
- 电气参数测试测试背板供电电流、绝缘电阻（≥20MΩ）、隔离电压（1500V RMS），确保电气性能稳定。
- 固件与兼容性测试核对模块固件版本，与不同版本 CPU（v6.50+）配对测试，验证全功能通信正常。
- 最终质检与包装功能全检合格后贴质检标签，防静电袋密封，气泡膜 + 加厚纸箱加固，防潮抗摔，适配长途运输。
技术避坑指南
- 固件版本不兼容
- 问题：CPU 固件低于 v6.50 时，模块无法使用全功能，仅支持 1 路 SRTP 连接。
- 避坑：采购前核对 CPU 固件版本，必要时升级 CPU 固件至 v6.50 及以上。
- AAUI 接口接线错误
- 问题：未外接以太网收发器或收发器类型不匹配（如 10BASE-T/2/FL 混用），导致网络连接失败。
- 避坑：根据现场网络类型选择对应收发器（如 IC649AEA102 for 10BASE-T），确保接线正确。
- IP 地址冲突
- 问题：模块 IP 地址与网络内其他设备冲突，导致通信中断。
- 避坑：配置前查询网络 IP 分配情况，设置唯一 IP 地址，避免冲突。
- 静电损伤模块
- 问题：模块通信芯片对静电敏感，拆装时未做防静电保护，易造成隐性损坏。
- 避坑：拆装必须佩戴防静电手环，在防静电垫上操作，避免静电损伤。
