描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | IC200CHS022 |
| 端子数量 | 36 路（A1-A18，B1-B18） |
| 兼容模块 | 所有 VersaMax 单宽度 I/O 模块 |
| 工作电压 | 0-264VAC，瞬态耐压 300VAC |
| 每点电流 | 2A（连续） |
| 电源总电流 | 8A（电源 – 地之间） |
| 接线规格 | AWG#14-#22 单股 / 多股铜线；AWG#18 双线 |
| 安装方式 | DIN 35mm 导轨 |
| 工作温度 | 0°C 至 +60°C |
| 尺寸（长 × 宽 × 高） | 163.5mm × 66.8mm × 70mm |
| 重量 | 约 0.91kg |
| 防护等级 | IP20（电柜内安装） |

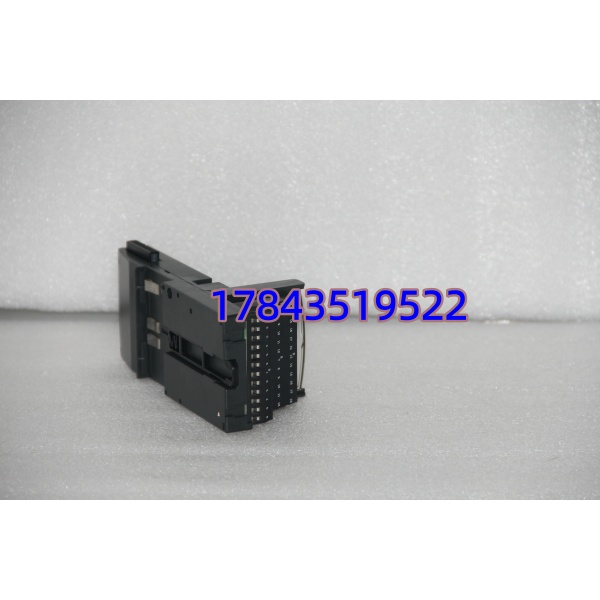

IC200CHS022
产品深度介绍
IC200CHS022 是原 GE Fanuc（现 Emerson）VersaMax 平台的紧凑型单槽 I/O 载体模块，用于安装和连接 VersaMax 系列单宽度 I/O 模块。它集成了背板通讯接口、电源分配与 36 路高密度接线端子，实现 I/O 模块与现场设备的可靠连接。
采用 IEC 标准盒式端子，支持 0-264VAC 宽电压输入，每路独立 2A 触点容量，可直接驱动电磁阀、接触器等负载。载体间可无缝拼接，无需额外电缆，快速构建分布式 I/O 系统。可调式定位键防止模块错装，自带接线卡插槽，便于现场调试与维护。

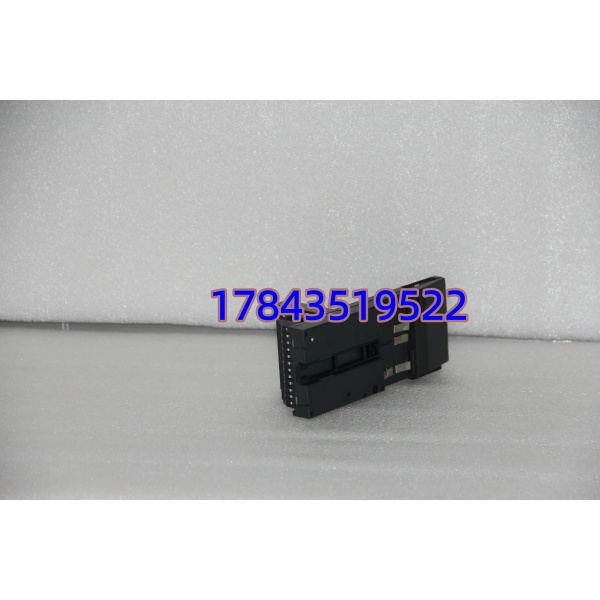

IC200CHS022
应用场景与行业案例
工程痛点描述
小型自动化项目中，传统大机架成本高、体积大，而微型 PLC 扩展能力有限。去年在东莞某电子厂生产线改造中，需控制 32 路传感器与执行器，原方案 PLC 本机 I/O 不足，扩展机架成本超预算，最终采用 VersaMax 紧凑型 I/O 方案解决。
典型应用场景
- 电子制造 – 小型生产线控制控制流水线光电传感器、气缸电磁阀、指示灯，体积小、成本低，适配紧凑电柜安装。
- 暖通空调 – 楼宇自控系统连接温度 / 湿度传感器、风阀执行器、水泵启停信号，宽电压设计适配 24VAC/220VAC 混合控制。
- 水处理 – 小型泵站控制控制潜水泵、电动阀、液位开关，IP20 防护适配潮湿环境，端子接线维护便捷。
- 食品机械 – 包装设备控制连接接近开关、色标传感器、封口电磁阀，高密度端子节省柜内空间，降低设备成本。
- 一般制造业 – 设备改造项目老旧设备升级时，替代传统继电器控制，实现 I/O 信号集中管理，布线简洁、故障易排查。
真实案例
案例：电子厂生产线低成本改造广东东莞某电子厂组装线原用继电器控制，线路复杂、故障频发，每月停机维修超 10 小时。预算有限，无法承担大型 PLC 机架费用。采用 Emerson VersaMax 系统，配置 IC200CHS022 载体模块，搭配数字量输入 / 输出模块，实现 32 路信号控制。载体模块直接安装 DIN 导轨，36 路端子满足所有现场接线，无需额外端子台。改造后系统稳定运行，故障率降低 90%，每月节省维修成本超 8000 元，投资回报期仅 3 个月。

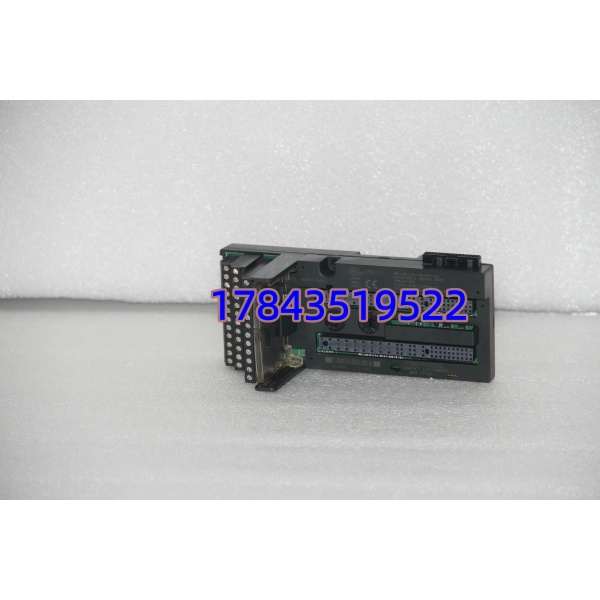

IC200CHS022978678
质量透明化检测流程
- 入库验收检测
- 来源追溯：核对原厂装箱单、序列号、批次
- 防伪验证：Emerson 官网序列号查询
- 外观检查：无划痕、无变形、端子无氧化
- 附件核对：说明书、合格证齐全
- 上机功能测试
- 测试环境：VersaMax IC200UDR001 控制器 + 载体模块
- 测试内容：
- 通电自检：背板通讯正常、LED 状态无报错
- 端子导通：36 路端子逐点导通测试，接触良好
- 模块适配：兼容各型号 VersaMax I/O 模块，插拔顺畅
- 老化测试：连续运行 24 小时，温升正常、通讯稳定
- 电气参数测试
- 绝缘电阻：500V 摇表测试，端子对地绝缘 >10MΩ
- 耐压测试：264VAC 耐压 1 分钟，无击穿、无漏电
- 负载测试：每点带 2A 负载，端子无发热、无松动
- 机械结构验证
- 导轨卡扣：DIN 导轨安装牢固，无松动、无滑落
- 模块锁扣：I/O 模块插拔顺畅，锁扣可靠
- 端子螺丝：紧固力矩达标，反复拆装无滑丝
- 最终质检与包装
- 质检员签字，贴 QC 合格标签
- 防静电袋密封，气泡膜包裹
- 防潮纸箱，附合格证与测试报告
