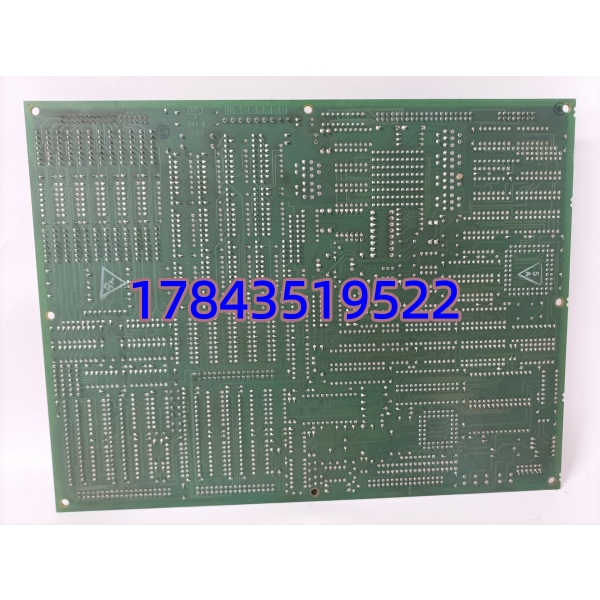

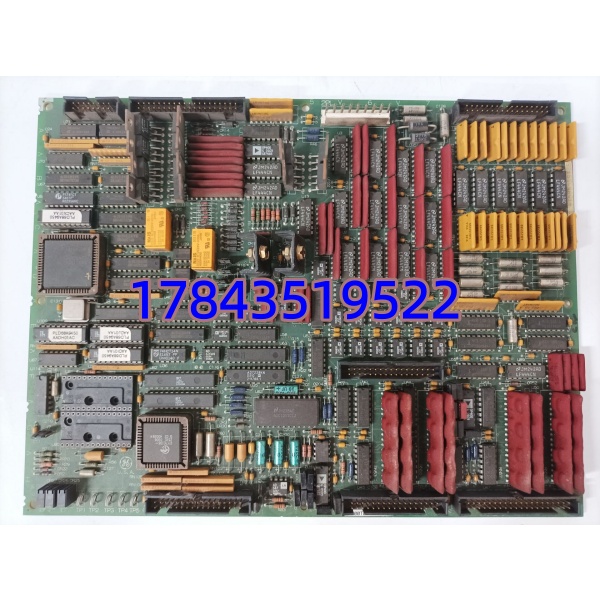

GE DS200TCQAG1BHF | 涡轮模拟信号调理主板 DS215TCQAG1 配套运算子板

描述

产品深度介绍

DS200TCQAG1BHF-W01 搭配 DS215TCQAG1BZZ01A 是 GE Mark V 燃机控制柜核心成套模拟控制组件，安装于 R/R1、S/R2、T/R3 三冗余独立控制核心，构成机组模拟量闭环调节与保护信号处理中枢。下层 DS200TCQAG1BHF-W01 为模拟信号调理主板，负责现场热电偶、LVDT 阀位反馈、4-20mA 压力流量信号的电气隔离、滤波、量程缩放，消除现场地环路、变频器强电磁干扰；板载 6 组硬件跳线，可灵活切换通道信号类型、滤波截止频率、输出驱动量程。上层 DS215TCQAG1BZZ01A 是专用运算子板，搭载独立微处理器，完成线性换算、PID 预运算、三冗余信号表决，将标准化数字信号通过专属 Q-Bus 背板总线上传至 TCEA 主控处理器，实现燃料阀、冷却系统闭环调节、超温超压遮断联锁逻辑。整套板件采用多层工业 PCB，全板三防涂层耐受电厂控制柜高温、粉尘环境；独立硬件看门狗、通道断线 / 超量程实时诊断，故障点位通过面板 LED 直观告警；仅成套配套使用，单独更换单块板件会出现信号表决失衡、调节回路震荡，是存量 Frame 6B/7EA/9E、LM2500 燃机抢修必备成套备件。

关键技术规格

应用场景与行业案例

工程痛点描述

国内大量 2000 年前投运火电联合循环、油气田自备电站仍服役 Mark V 燃机，DS200TCQAG1 成套板件内部运放、协处理芯片老化后，会出现三相模拟信号表决失衡、排气温度调节持续震荡、机组频繁触发不平衡降负荷保护。整套 TCQA 组件原厂已停产，海外成套采购周期超 4 个月；仅更换单块主板或子板无法匹配原有跳线、固件参数，调节回路稳定性大幅下降；市面拆机件隔离电路衰减，长期并网存在机组误遮断停机、电网考核罚款风险。

典型应用场景

1. 火电联合循环电厂 – Frame7EA/9E 重型燃气轮机控制柜采集透平排气热电偶、燃料阀 LVDT 反馈、压缩机防喘振压力信号，完成机组负荷、排气温度闭环调节，超温快速触发遮断保护。
2. 油气田自备电站 – LM2500 航改燃气轮机野外防爆区压力、流量变送器 4-20mA 信号隔离采集，三冗余表决保障无人值守机组稳定并网。
3. 钢铁自备电厂 – 蒸汽轮机辅机控制系统锅炉蒸汽压力、轴承温度模拟信号处理，循环水泵、冷却阀自动调节联锁逻辑运算。
4. 炼化催化装置 – 备用燃气发电机组反应装置故障备用机组转速、温度监测，保障装置连续生产不中断。

真实使用案例

某 180MW 联合循环电厂 #1 燃机 Mark V 控制柜 TCQA 成套组件老化，排气温度三路模拟信号差值超标，每日多次触发不平衡保护被迫降负荷至 60% 额定出力。原厂反馈成套板件无现货，海外调货周期 22 周，长期降负荷发电量损失巨大。我方库存全新原装 DS200TCQAG1BHF-W01+DS215TCQAG1BZZ01A 成套现货，完成全通道模拟信号、三冗余表决满载老化测试后当日发出，48 小时送达电厂。检修人员整套替换主板 + 运算子板，严格复刻原有 6 组跳线配置，空载启动校验三路模拟信号差值控制在 0.3% 以内，并网后排气温度调节曲线平稳无震荡，机组恢复满负荷稳定运行。后续电厂采购 2 套成套板件作为两台主力燃机备用备件。

核心卖点与差异化

1. 原厂成套主板 + 运算子板组合出厂校准，通道增益、滤波参数匹配，替换无需重新逐通道整定模拟量程，现场调试工时缩减 80%。
2. 原生适配 Mark V TMR 三冗余架构，内置硬件表决电路，单块通道故障时另外两路信号无缝接管，杜绝机组非计划遮断停机。
3. 多路独立电气隔离设计，变频器密集厂房、长线防爆布线场景可完全抑制耦合干扰，模拟数值无随机跳变、虚假超限报警。
4. 出厂 24 小时 8 通道满载模拟信号、三冗余循环表决老化测试，完整记录隔离耐压、信号平衡度检测数据，可出具纸质检测报告用于电厂设备安全审计存档。
5. 成套现货库存充足，对比原厂 18~24 周海外成套调货周期，国内各大燃机电厂最快 48 小时送达，规避机组长期降负荷、停机带来的发电量损失与电网考核罚款。
6. 提供 12 个月完整成套质保，出厂模拟调理、运算表决、背板通讯回路硬件故障免费换新，远程协助跳线配置、空载信号平衡校验指导。
