描述
产品深度介绍

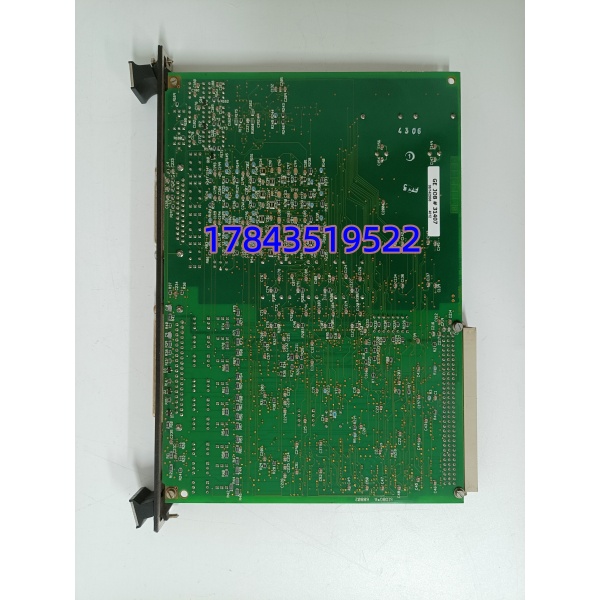

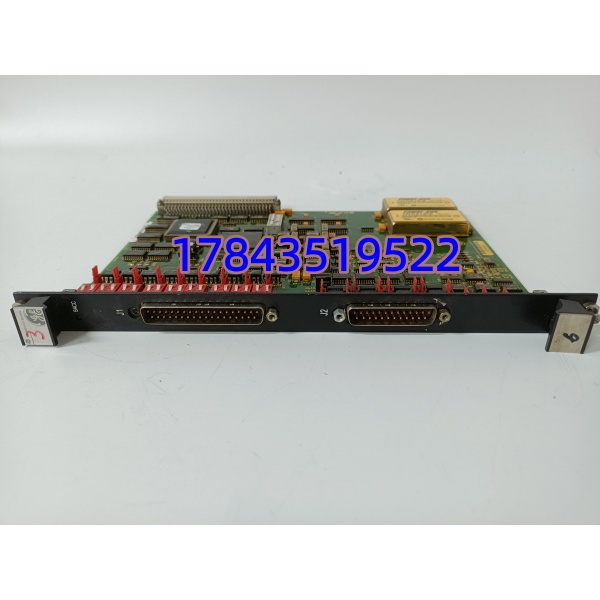

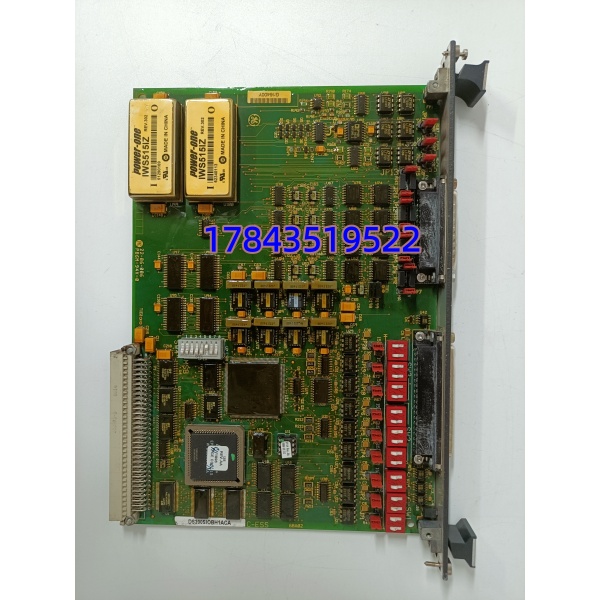

GE DS200SIOBH1ACA 是 Mark V 燃机控制系统专用 VME 机架 I/O 板卡，简称 SIOB 板，安装于控制柜 H1 标准插槽，作为主控处理器与现场传感器、执行器、操作面板的信号中转单元，广泛配套火电、燃气轮机、联合循环机组使用。
板卡集成数字量、模拟量采集输出与多路串行通讯接口，通道带 3000VAC 光电隔离，工业电磁干扰环境下信号稳定性强。支持双板冗余部署，故障时无间断切换，满足机组 ETS 危急遮断、启停控制、参数监测等高可靠场景需求；可通过拨码与跳线自定义站地址、波特率、通道模式，适配不同现场接线方案。
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 总线标准 | VME P1 背板总线，单槽位占用 |
| 串口通道 | 4 路独立 RS232/RS485 软件切换，波特率 300–115200bps |
| 数字 I/O | 16 路 DI、16 路 DO，兼容 24VDC/125VDC 信号 |
| 模拟通道 | 8 路 AI（4–20mA/0–10V）、4 路 AO，14 位采集精度 |
| 配置组件 | 20 组跳线、3 组拨码开关（合计 18 位） |
| 外部接口 | 40 针现场端子连接器 |
| 状态指示 | 单路运行故障 LED 指示灯 |
| 工作温度 | 0℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度范围 | 5%–95% RH，无凝露 |
| 整机功耗 | 约 5 W |
| 外形尺寸 | 330 mm × 210 mm × 35 mm |
| 单块重量 | 0.7 kg |
| 隔离耐压 | 通道与背板 3000VAC 光电隔离 |
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂外包装、序列号，可提供原厂出库单据核验
- 防伪识别：板卡侧面原厂激光序列号，支持原厂渠道核验
- 外观检查：电路板无腐蚀、无焊盘维修痕迹、电容无鼓包、金手指无氧化磨损
- 附件核对：原厂防静电袋、出厂质检标签完整留存
2. 上机功能仿真测试测试机架：GE Mark V 完整仿真 VME 机架，配套 DS200CTBAG1A 端子板、直流电源模块测试内容：
- 整机通电自检，记录 LED 启停状态
- 4 路串口分切 RS232/485 模式，全波特率通讯握手测试
- DI/DO 通道逐点通断模拟，验证信号反馈闭环
- AI/AO 全量程 0–10V、4–20mA 输出采集，记录线性误差
- 连续 24 小时满载老化，监测板卡温升稳定无异常波动测试产出：完整纸质测试报告，附带测试实拍照片、运行日志，可随货发送客户
3. 电气安全参数检测
- 500V 摇表绝缘电阻测试，通道对地阻值＞10 MΩ
- 背板与通道接地连续性导通检测
- 3000VAC 耐压绝缘测试，无击穿、无漏电
4. 固件与配置验证
- 读取原厂固化固件版本，标注版本号存档
- 跳线、拨码全部配置组合拍照留存，方便客户现场复刻
- 备份出厂默认通道配置参数
5. 终检打包出库
- 质检人员签字确认合格
- 独立防静电真空袋密封
- 气泡膜缓冲包裹，硬质纸箱封装
- 粘贴 QC 合格标签，标注检测日期、序列号
