描述
产品详情
・型号：DS200SDCIG2AHB
・品牌：GE（通用电气）
・系列：DS200 系列 Mark V 燃机控制系统
规格参数
| 参数项 | 实测 / 原厂标注数值 |
|---|---|
| 交流输入电压 | 230V AC；兼容 18~72V DC 备用输入 |
| 直流输出范围 | 0~240V DC 可调 |
| 额定输出电流 | 20A |
| 整机额定功率 | 480W |
| 电源转换效率 | ＞85% |
| 输出纹波噪声 | ＜50mVp-p |
| 工作环境温度 | -20℃ ~ +71℃ |
| 存储温度区间 | -40℃ ~ +85℃ |
| 整机重量 | 约 0.8kg |
| 外形尺寸 | 160×160×120mm |
| 单卡典型功耗 | 6W，峰值 7.8W |
| 背板供电电压 | 5V DC 机架总线供电 |
| 硬件保护类型 | 过压、欠压、过流、短路闭锁保护 |
产品介绍

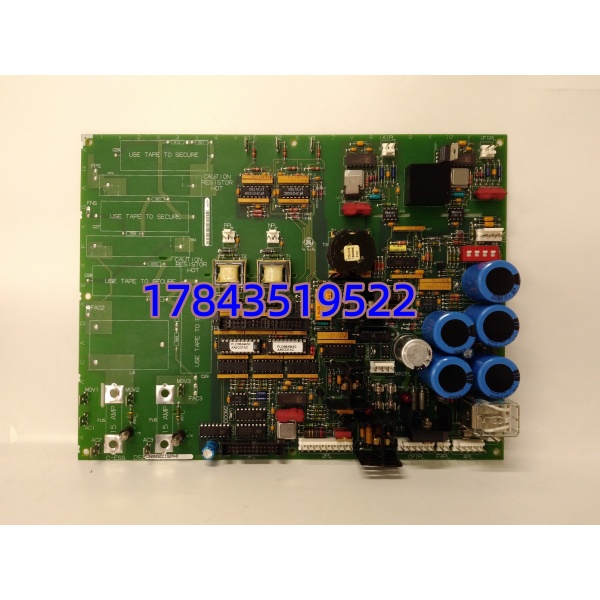

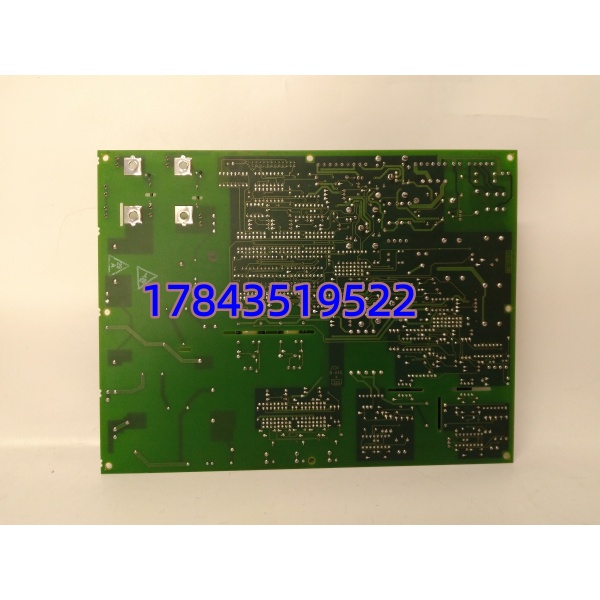

DS200SDCIG2AHB 是 GE Mark V 燃机 / 汽轮机组配套专用驱动电源卡，直接插装系统标准机架，对接 DC2000 功率驱动器，承担功率回路供电、信号调理、故障监测三类基础工作，是机组调速、进气阀门执行机构的供电核心部件。
坦白讲，同机架内普通 I/O 卡只做信号转接，这款卡要承载 20A 大功率输出，板载大容量电解电容、功率变压器与限流熔断器。现场对比过通用电源模块，它内置和 Mark V 控制器匹配的采样电路，不用额外加装变送器，故障时能直接向系统上送细分故障代码，缩短检修排查时长。原厂现已停产，机组运维只能靠拆机翻新或库存备件替换。
应用场景与行业案例
痛点切入
我在电厂现场多次碰到该卡件电容老化鼓包，输出电压跌落直接导致调门失控，机组被迫降负荷；恶劣高温机柜内，功率元件温升超标会触发保护跳闸，单台机组停机单次损失可达数十万。普通第三方电源板无法兼容原厂故障诊断逻辑，更换后会持续报通讯异常。
典型场景
- 联合循环电厂 GE 燃气轮机 Mark V 控制柜：给燃料气执行机构 DC2000 驱动器稳定供电，实时监测阀位驱动电流。
- 热电厂蒸汽轮机调速系统：控制主汽门、旁路阀门驱动回路，依靠板载短路保护防止功率管击穿。
- 油气长输管道压缩站燃机控制系统：户外机柜温差波动大，该卡宽温区间适配昼夜温度变化。
- 自备电厂高炉煤气发电机组：多粉尘高振动工况，板卡加固元器件减少接触不良故障。
真实案例
某 300MW 热电厂 1 号燃机运行 8 年，凌晨巡检发现 Mark V 系统频繁报驱动电源故障，就地排查确认 DS200SDCIG2AHB 电解电容漏液，输出纹波超标。现场无全新原厂卡，调取库存拆机成色卡更换，停机更换耗时 90 分钟，更换后阀位波动消失，系统故障报警清零。事后复盘，运维班组没有备用同款卡，差一点触发机组调停，之后同步新增两块同型号备件入库。
