GE DS200LDCCH1AGA | Mark V 驱动控制 LAN 通信板

描述

产品深度介绍

DS200LDCCH1AGA 是 GE Mark V DS200 系统的核心驱动控制与 LAN 通信板，属于涡轮控制系统关键部件。专为 DIRECTO-MATIC 2000 系列励磁机与驱动器设计，承担驱动控制、数据通信与 I/O 信号处理功能。

板载 4 颗专用微处理器（LCP/DCP/MCP/CMP），分别负责 LAN 通讯、驱动控制、电机运算与协同处理，保障多任务并行稳定。支持 5 种总线类型，可实现控制器与驱动器、HMI 及远程 I/O 的高速数据交互，广泛应用于发电、油气与大型工业驱动场景。

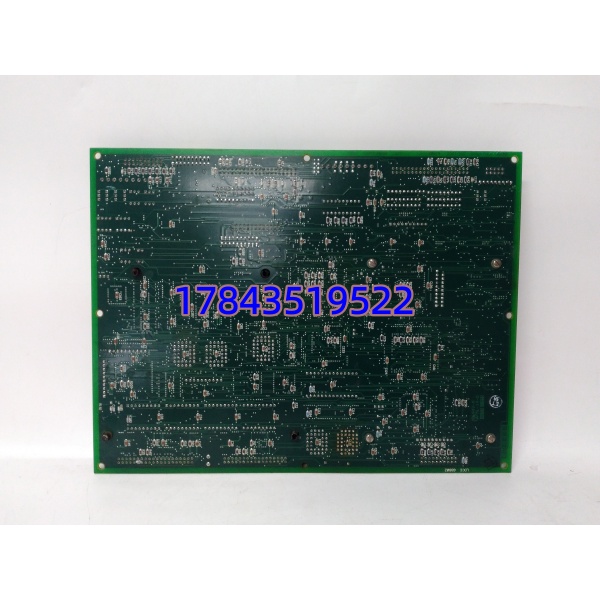

GE DS200LDCCH1AGA

关键技术规格

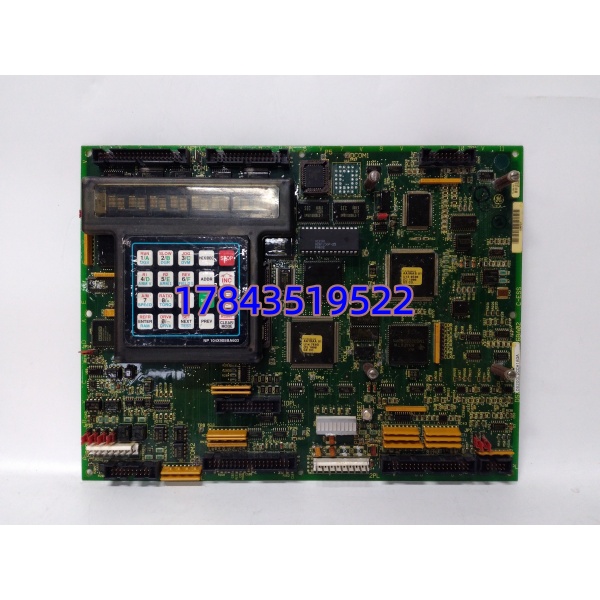

GE DS200LDCCH1AGA

安装与接线指南

阶段一：准备工作（15 分钟）

⚠️ 安全第一

1. 通知运维停机，切断涡轮控制系统总电源及 UPS
2. 确认励磁机、驱动器已断电，静置 5 分钟放电
3. 办理挂牌上锁，防止误送电

工具准备：防静电手环、十字螺丝刀、万用表、标签纸、手机备份工作：导出 Mark V 系统组态，拍照记录旧板跳线与接线

阶段二：拆卸旧板（20 分钟）

1. 松开端子螺丝，逐根标记并拆除通讯线与电源线
2. 解锁机箱卡扣，垂直拔出旧板（避免背板针脚弯折）
3. 检查背板连接器，清理灰尘与氧化层
4. 记录旧板跳线位置（14 个），拍照存档

阶段三：安装新板（20 分钟）

1. 佩戴防静电手环，取出 DS200LDCCH1AGA 板卡
2. 核对型号无误，复刻旧板 14 个跳线配置
3. 对准机箱插槽垂直推入，卡扣锁紧固定
4. 按标签恢复接线，端子螺丝扭矩 0.5N・m

自检清单

• 跳线配置与原板一致
• 供电与通讯接线无错接、松动
• 板卡完全固定，无倾斜
• 无工具遗留机箱内

阶段四：上电测试（25 分钟）

1. 测量 24VDC 供电，确认无短路
2. 单独给控制机架上电，观察板卡 LED 状态
3. 连接 Mark V 编程软件，读取固件版本与通讯状态
4. 测试与励磁机 / 驱动器的通讯，校验数据交互
5. 系统空载运行 30 分钟，无报警、通讯稳定

入库质检流程

1. 入库验收：核对 GE 原厂标签、序列号，外观无腐蚀、划痕、掉件，三防涂层完好。
2. 上机实测：使用 Mark V 原厂测试机架，完成通电自检、LAN 通讯握手、总线协议适配，连续 24 小时负载测试。
3. 电气检测：500V 摇表测绝缘电阻 > 10MΩ，完成接地连续性与耐压测试。
4. 固件归档：读取并记录固件版本，备份跳线配置照片与测试日志。
5. 合规包装：防静电袋密封，气泡膜加固，贴附 QC 合格标签出库，可提供测试视频与报告。

技术避坑指南

1. 固件版本不匹配新板固件过新会导致与 Mark V 系统通讯超时、驱动失联。更换前务必记录原版本，版本差异需现场刷写适配。案例：某电厂更换板卡后，驱动器通讯中断 3 天，经查为固件从 V4.2 升至 V5.0，协议不兼容。
2. 跳线配置错误14 个跳线分别对应地址、总线类型与终端电阻，错设会导致网络冲突、通讯失败。拍照复刻旧板配置，总线终端电阻仅首尾节点设为 ON。提醒：拍照！拍照！拍照！这是最容易犯的低级错误。
3. 背板连接器损坏插拔时用力不均易导致背板针脚弯曲、断裂，造成接触不良。需垂直插拔，禁止蛮力操作，安装前检查针脚状态。
4. 静电损坏风险电厂机房干燥季节静电强，未做防护直接操作，易击穿板卡芯片。教训：见过工程师未戴手环操作，板卡通电后冒烟，直接报废，损失超万元。
5. 电源负荷不足新增板卡需核算机柜总功耗，预留 20% 余量，避免电源长期过载保护，导致涡轮系统停机。

常见问题解答

Q1：DS200LDCCH1AGA 支持热插拔吗？A：不支持。该板属于 Mark V 系统核心通讯控制板，更换必须断电。带电操作会损坏背板连接器，还可能触发驱动器误动作，影响涡轮设备安全运行。

Q2：这个型号停产了吗？能买到原装吗？A：DS200LDCCH1AGA 已停产，原厂无新货，市场库存稀缺。我们提供全新原装现货，来自 GE 授权渠道库存，可提供序列号官网核验，附带出厂质检报告与配置跳线记录。

Q3：DS200LDCCH1AGA 和 DS200LDCCH1APA 有什么区别？能直接替换吗？A：两者硬件接口兼容，核心功能一致，仅版本与细微电路差异：

• ：标准停产款，常用固件 V4.2
• DS200LDCCH1APA：后期替代款，固件 V5.0+替换需核对固件版本，跨版本需重新配置跳线并刷写适配固件，直接替换会导致系统识别异常、通讯中断。

Q4：更换后需要重新编程吗？工作量大吗？A：同型号同固件版本直接替换无需重编程，板卡会自动加载系统组态。跨版本替换需重新下载配置并适配跳线，工作量约 1 小时。建议更换前备份组态与跳线配置，避免数据丢失。

Q5：质保多久？出问题怎么办？A：提供 12 个月质保，覆盖非人为硬件故障。人为损坏（静电、过压、摔落、错接电源）不在保修范围。售后可远程协助诊断，1 年内非人为故障可换货。

Q6：需要常备缓冲库存吗？A：该型号已停产、原厂交期长（需全球调货，周期 4-8 周），属于关键备件。建议现场储备 1-2 块，可大幅缩短故障停机时间，降低发电损失。
