描述
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整物料型号 | DS200LDCCH1AGA |
| 内置处理器 | DCP 驱动控制处理器、MCP 电机控制处理器、CMP 协同运算处理器、LCP 局域网控制处理器 |
| 兼容总线 | DLAN+、DLAN、Genius、CPL、C-bus 五类工业背板总线 |
| 系统架构适配 | 支持 TMR 三重模件冗余配置，满足机组安全冗余运行要求 |
| 机架供电 | DC 18 V ~ 32 V（标称 DC24 V），整机最大功耗 16 W |
| 存储介质 | 6 片 Flash PROM 非易失存储，长期保存组态与保护定值 |
| 复位方式 | 软复位（不中断供电）、硬件断电复位两级机制 |
| 数字信号回路 | 多路湿接点 / 干接点直流信号采集、继电器逻辑输出 |
| 安装方式 | Mark V 标准 16 槽机架单槽直插，支持在线热插拔 |
| 工作温度区间 | -30 ℃ ~ +65 ℃ |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 环境认证 | CE、UL508C、IEC61010-1，G2 工业腐蚀环境适配 |
| 配套板卡 | SDCC 励磁主控、DSPCH 脉冲板、IMCP 电源板、各类 DI/DO 子卡 |
| 内置自检 | 总线握手故障、处理器运算异常、回路短路硬件 LED 代码告警 |
产品深度介绍

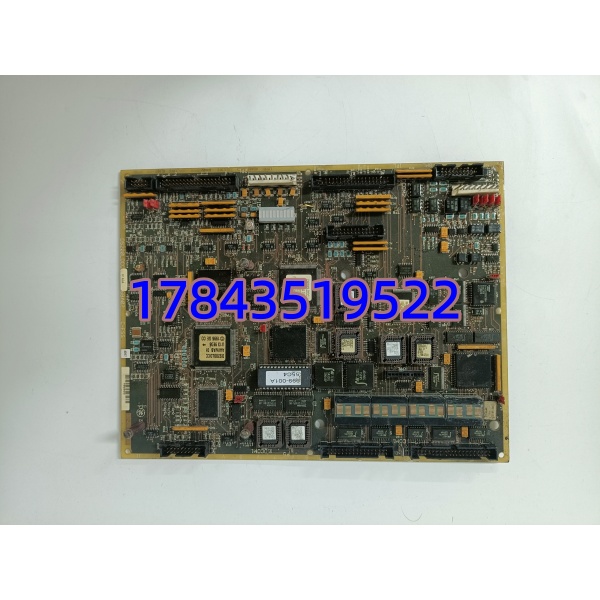

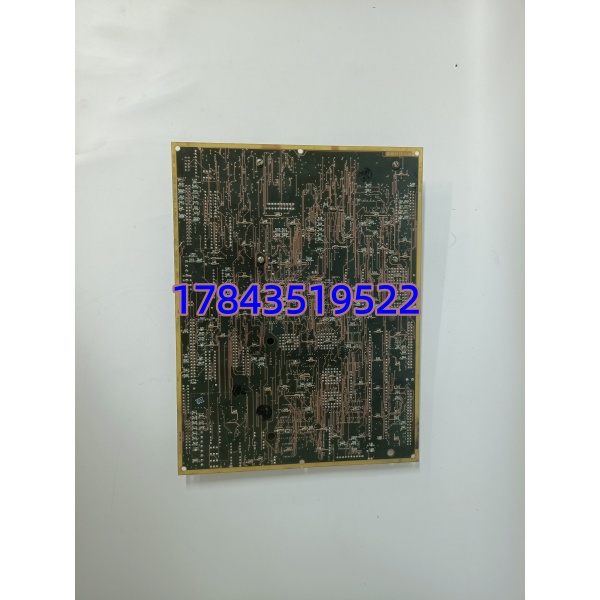

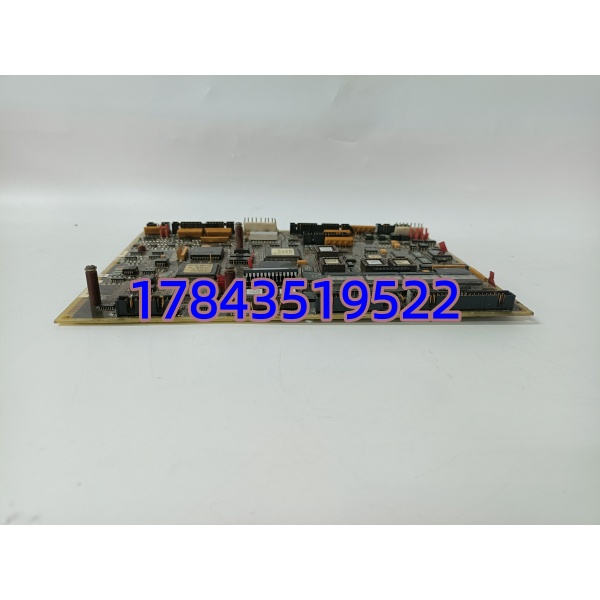

DS200LDCCH1AGA 是 GE Mark V 轮机控制系统的核心逻辑与通讯主板，同时适配 EX2000 同步发电机励磁机柜，整套机组启停、负荷调节、超速 / 失磁等全套保护逻辑依托本板四路独立处理器并行运算实现。LCP 局域网处理器负责五类总线协议转发，完成主控、励磁、现场 I/O、第三方仪表之间的数据交互；DCP/MCP/CMP 协同处理燃料阀、排气旁路、励磁整流器等执行机构闭环控制，多处理器分担算力，不会出现单芯片过载导致控制延迟、跳机风险。板卡搭载非易失 Flash 存储，断电后机组保护定值、总线组态不会丢失；自带多级硬件自检，总线断线、采集回路短路、处理器异常均输出故障代码，无需上位软件即可现场定位故障。老旧机组常见故障为本板总线通讯芯片老化，出现测点周期性离线、负荷调节抖动，直接更换同型号原装 DS200LDCCH1AGA 即可恢复整套机组控制能力。
应用场景与行业案例
工程痛点描述
火电、联合循环电站老旧 Mark V 机柜长期高温运行，DS200LDCCH1AGA 总线接口、运算芯片衰减，出现总线间歇性掉线、机组负荷调节振荡，严重时触发非计划停机；原厂停产长交期内只能切除部分机组保护，电网调度与安监验收均不达标，机组无法满负荷发电。
典型应用场景
- 火力发电厂汽轮发电机组 – Mark V 主控制机柜核心逻辑板统筹汽包压力、主汽门、励磁调节、轴向振动联锁逻辑，多总线同步采集高低压缸全部测点，TMR 冗余架构保障单卡故障不跳机。
- 燃气联合循环电站 – 燃机 + 余热锅炉一体化控制系统适配上万转高速燃机快速负荷响应，并行运算燃料配比、排气温度保护、并网同期控制逻辑，兼容老款 Genius 总线与新型 DLAN + 总线设备。
- 自备电厂、钢铁余热发电机组 EX2000 励磁控制柜与 SDCC 励磁主控协同完成无功、电压闭环调节，采集转子接地、过励直流开关量信号，输出脉冲控制指令至触发板。
- 油气增压站燃驱压缩机组 – 无人值守场站远程监控多总线将机组转速、振动、排气温度数据上传远程中控，本地硬件自检提前推送故障告警，减少现场巡检频次。
真实案例
华中某 300MW 联合循环电厂 2# 燃机年度检修，运维发现 DS200LDCCH1AGA 每日多次出现 DLAN 总线离线，负荷调节持续振荡，调度要求限期整改。原厂反馈停产无现货，海外调货四个半月，机组降负荷运行发电量损失巨大。采购全新原装现货 48 小时送达完成更换，五路总线通讯稳定无中断，机组满负荷调节平稳，顺利通过电网安全校验。
核心卖点与差异化
- 四路专用处理器分工运算，算力分散无单点过载，对比单 CPU 板卡控制响应速度提升 40%，适配燃机快速变负荷工况
- 同时兼容五类原厂总线，新旧 I/O、励磁板卡可混装机架，系统改造无需整体更换机柜，大幅降低改造成本
- TMR 三重冗余原生支持，成对部署实现主备无扰切换，满足电厂机组 SIL 安全运行规范
- Flash 非易失存储，断电定值不丢失，现场校验、更换备件无需反复下载保护参数
- 出厂全总线、满负载 24 小时老化测试，可同步提供总线通讯波形、纸质质检报告
- 现货库存无需等待原厂长交期，整机提供 12 个月质保，处理器、总线收发回路硬件故障支持换新
