GE 369B1859G0022 | Multilin 369 电机保护 I/O 扩展模块

描述

关键技术规格

产品深度介绍

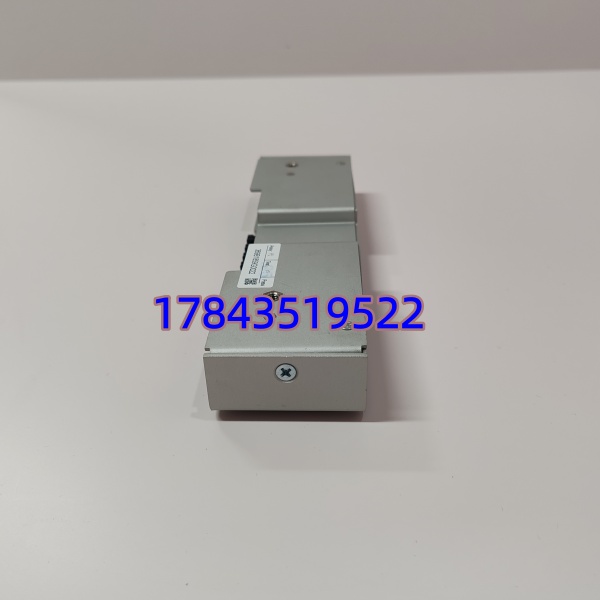

GE 369B1859G0022 是 GE Multilin 369 电机管理继电器的专用 I/O 扩展模块，作为 369 保护系统的关键扩展备件，直接插接主机背部扩展槽，无需额外接线即可实现 I/O 扩容。模块提供 4 路隔离数字输入与 2 路继电器输出，可接入现场开关、限位、报警触点等信号，输出控制接触器、阀门、声光报警等设备，完美适配电机保护与联锁控制场景。

采用工业级隔离设计，DI 支持交直流宽电压输入，抗干扰能力强；DO 采用机电继电器，触点容量大，可直接驱动中小功率负载。内部总线通讯确保与主机数据同步，即插即用，简化现场调试与维护，是工业电机保护系统中扩展信号接口的核心备件。

应用场景与行业案例

工程痛点描述

工业现场电机运行需接入大量外部状态信号（如振动、温度、门控开关），同时需输出控制信号（如跳闸、报警、联锁），而基础版 369 继电器自带 I/O 数量有限，无法满足复杂联锁与多点信号监测需求，导致系统功能受限或需额外增加 PLC，成本高、接线复杂。

典型应用场景

1. 石油化工 – 泵机 / 风机电机保护炼化装置的输送泵、引风机等关键电机，通过该模块接入轴承温度、振动、油位等外部触点信号，输出联锁跳闸与报警信号，实现电机全方位保护，避免设备损坏与生产中断。
2. 电力行业 – 厂用电机控制发电厂的循环水泵、送风机、磨煤机等辅机电机，扩展 DI 接入现场刀闸位置、就地 / 远程切换信号，DO 输出控制电机启停与故障报警，适配厂用系统联锁逻辑。
3. 冶金行业 – 轧机 / 传送带电机保护冶金车间高温、粉尘环境下的轧机、传送带电机，接入过载、堵转、急停等信号，输出快速跳闸指令，适应恶劣工况下的高可靠性保护需求。
4. 水处理 – 水泵 / 搅拌器控制污水处理厂的提升泵、搅拌器电机，接入液位、压力、流量开关信号，输出控制泵阀联动与故障报警，实现电机与工艺设备的联锁控制。

真实案例

案例：某化工厂循环水泵电机保护升级去年 6 月，华东某化工园区循环水系统的 3 台大功率水泵，原用 GE 369 基础版继电器，自带 I/O 不足，无法接入轴承温度、振动、油位等 6 路监测信号，也无法输出独立的故障报警与联锁跳闸信号，只能依赖人工巡检，风险高、响应慢。

我们提供 3 块GE 369B1859G0022全新原装扩展模块，直接插入 369 继电器背部扩展槽，免接线即完成扩展。4 路 DI 分别接入温度、振动、油位、急停信号，2 路 DO 输出故障报警与联锁跳闸指令，全程 1 小时完成安装调试。

升级后，系统实现电机状态实时监测与自动联锁，运行半年无故障，成功避免 2 次因轴承过热引发的停机事故，客户后续追加 2 块作为备用备件。
