描述
关键技术规格
- 型号编码解析：
- B：带图形 LCD 显示
- A：冗余 RS485 串口
- B：10/100 Base-TX 以太网
- F1：16DI+8DO 标准 I/O 板
- G0：G 插槽无扩展板
- HI：辅助电源 110–250VDC / 120–230VAC
- 保护功能：过流（相 / 零序）、反时限、热过载、断路器失灵、过 / 低电压、频率保护
- 测量精度：电流 / 电压 ±0.5%；功率 / 电能 ±1.0%
- 通信协议：Modbus RTU/TCP、DNP3.0、IEC 60870-5-104、IEC 61850
- 事件记录：1024 条带时间戳事件，64 次故障录波
- 工作电源：88–300VDC / 96–250VAC，功耗约 30W
- 工作温度：-25°C ~ +70°C
- 防护等级：前面板 IP54，整机 IP20
- 尺寸 / 重量：约 267×200×150mm / 5kg
产品深度介绍
GE F650BABF1G0HI 是 GE Multilin F650 系列的多功能数字间隔控制器，专为中低压配电系统的馈线、母线、变压器及电动机提供一体化保护、测量与控制。集成高精准电量测量、丰富保护逻辑、可编程控制与多协议通信，可独立完成间隔级保护与自动化，也可接入 SCADA/DCS 系统实现集中监控。

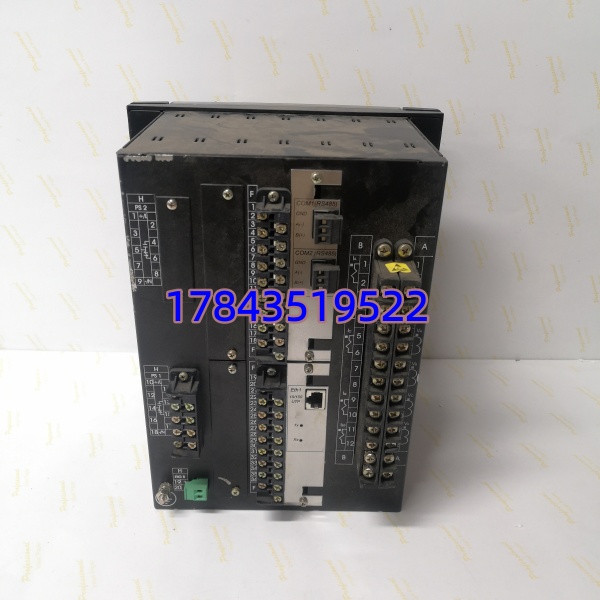

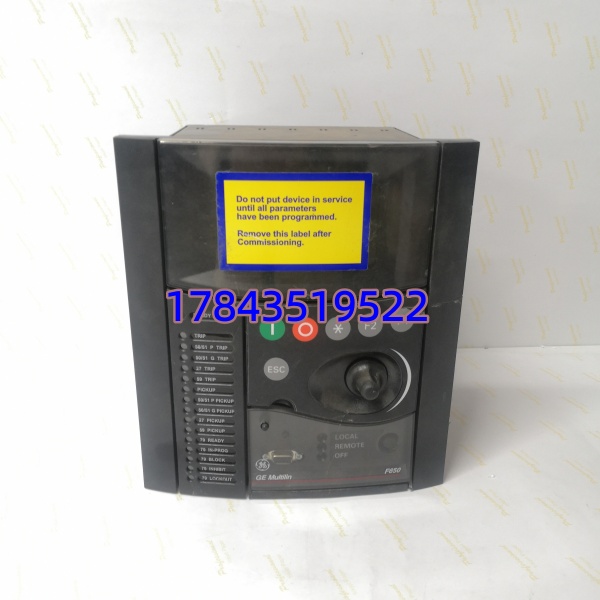

采用插拔式模块化结构，支持热插拔维护；配备大尺寸图形 LCD 与操作按键，现场调试便捷。内置故障录波、事件顺序记录（SOE）与数据日志，便于故障追溯与系统分析，广泛应用于电力、石化、冶金等行业的配电系统。
应用场景与行业案例
工程痛点
中低压配电网馈线故障频发，传统保护装置功能单一、精度低、通信差，难以兼顾保护、测量与远程监控；多设备协同时接线复杂、维护成本高，故障排查耗时。
典型应用场景
- 电力行业 – 变电站馈线保护用于 10kV/35kV 配电馈线的过流、过压、接地保护，同时监测电流、电压、功率等电量，通过以太网上传数据至调度中心。
- 石油化工 – 工厂配电系统保护变压器、电机及馈线回路，抗干扰能力强，适应化工现场强电磁干扰与恶劣环境。
- 冶金行业 – 车间配电与电机控制控制轧机、风机、水泵等电机负载，提供过载、堵转、短路保护，保障连续生产。
- 基础设施 – 数据中心 / 商业楼宇配电监控与保护低压配电回路，实现远程合闸 / 分闸、故障报警与电能计量，提升配电可靠性。
真实案例
某工业园区 10kV 变电站原采用分散式保护与测控装置，设备多、接线复杂，故障排查需 3–4 小时，年均因配电故障停产损失超 200 万元。更换 F650BABF1G0HI 后，单装置集成保护、测量、控制与通信，简化接线 60%；故障响应时间 < 20ms，事件记录可精准定位故障点，排查时间缩短至 30 分钟内，年均故障损失降至 30 万元以下，运维效率显著提升。
核心卖点与差异化
- 一体化多功能设计：单装置集成保护、测量、控制、通信与故障录波，替代多台独立设备，节省机柜空间与采购成本。
- 高精准测量与快速保护：电量测量精度 ±0.5%，保护动作时间 < 20ms，有效降低故障扩大风险。
- 双网冗余通信：冗余 RS485 + 以太网双接口，支持多协议，通信可靠性高，适配复杂组网需求。
- 宽温强抗干扰：-25°C~+70°C 宽温运行，通过严苛 EMC 测试，适应工业恶劣环境。
- 模块化热插拔：插拔式结构支持热插拔，在线更换无需停电，维护效率提升 80%。
替换与升级建议
✅ 直接替换（无需改动）
- F650BABF1G0HI：同型号标准配置，接口、功能、参数完全一致，直接替换。
- F650BABF1G0HIC：仅语言为中文，硬件与功能完全兼容，直接替换。
⚠️ 软件兼容（需配置）
- F650BFBF1G0HI：通信接口升级（双以太网），硬件接口相同，需重新配置通信参数。
- F650BACF1G0HI：I/O 配置不同（8DI/4DO），需重新分配通道与逻辑组态。
❌ 硬件不兼容（不推荐）
- F350 系列：入门级保护装置，功能与精度不足，无集成测控与通信能力。
- 第三方保护装置：协议、接口、保护逻辑不兼容，需重新设计系统与接线，成本高、风险大。
