产品深度介绍
Foxboro P0926CP（ZCP270） 是施耐德 Foxboro I/A Series DCS 系统的核心控制器，属于 Z 系列高性能处理器，专为大规模、高可靠性工业过程控制设计，广泛应用于石化、电力、化工、冶金等流程工业，作为系统 “大脑” 统筹控制策略、I/O 管理与通信调度。
模块搭载32 位 AMD Elan SC520 RISC 处理器（100MHz），集成16MB SDRAM/32MB Flash，支持复杂控制算法与大容量程序存储；双以太网 + 多串口设计，兼容TCP/IP、Modbus、Profibus等协议；原生支持双模块冗余，切换无扰动；压铸铝外壳适配G3 恶劣环境，可在 0°C~+60°C 稳定运行，是 I/A Series 系统的主流主控选型。

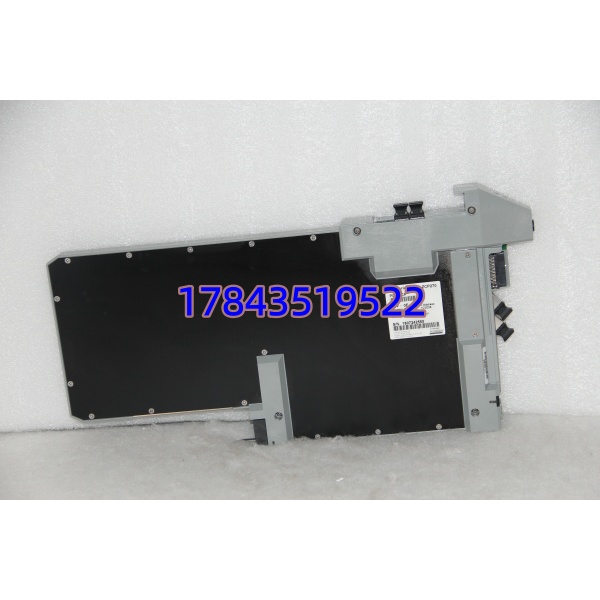

P0926CP
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | P0926CP（ZCP270） |
| 处理器 | 32 位 AMD Elan SC520 RISC，100MHz |
| 内存 | 16MB SDRAM（程序 / 数据）；32MB Flash（固件 / 程序） |
| 控制能力 | 闭环调节、逻辑、时序、顺控；支持 256 个 I/O 点 |
| FBM 扩展 | 最多 32 个 200 系列 FBM；FEM100 扩展至 128 个 |
| 通信接口 | 2×10/100Mbps 以太网（光纤 / 电口）；2×RS-232；1× 并行口 |
| 支持协议 | TCP/IP、UDP、Modbus TCP/IP、Profibus、ControlNet |
| 冗余配置 | 双模块容错冗余，无缝切换（切换时间 < 100ms） |
| 热插拔 | 支持，在线更换不影响系统运行 |
| 供电 / 功耗 | 24V DC，典型≤10W；支持冗余电源 |
| 工作环境 | 0°C ~ +60°C；湿度 5%–95%（无凝露）；G3（恶劣）环境 |
| 物理特性 | 压铸铝外壳；140×165×45mm；约 0.6kg；IP20 |
| 兼容性 | 适配 I/A Series Z 系列基座，兼容 I/A Series 全系统 |

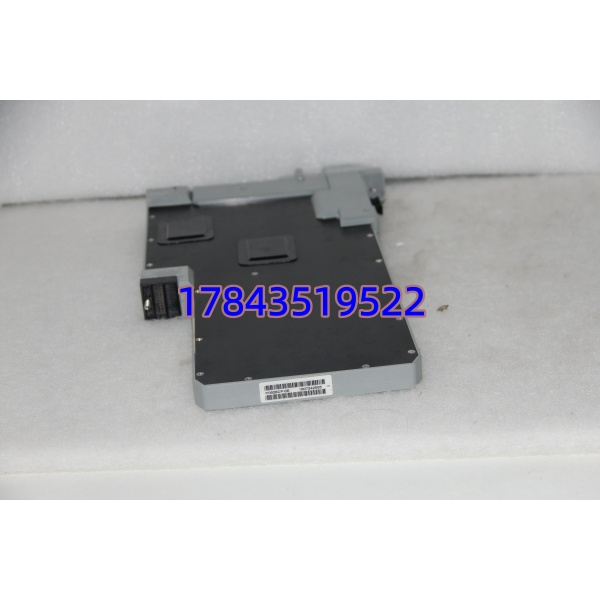

P0926CP
安装与组态指南
阶段一：准备工作（15 分钟）
⚠️ 安全第一：
- 支持热插拔，系统运行中可直接更换，无需停机。
- 佩戴防静电手环，防止静电损坏模块。
工具准备：
- 防静电手环、十字螺丝刀、万用表、标签纸
备份工作：
- 记录槽位号、冗余配置、网络参数、控制程序
阶段二：拆卸旧控制器（5 分钟）
- 松开面板螺丝，捏住拉手平稳抽出旧模块。
- 检查背板连接器无弯曲、无氧化；冗余模块间连线完好。
阶段三：安装新控制器（5 分钟）
- 核对型号 P0926CP（ZCP270）。
- 对准导轨与背板，平稳推入至完全到位，拧紧面板螺丝。
- 冗余配置：连接双模块间的容错连接器。
阶段四：网络与 I/O 接线（20 分钟）
- 以太网：接交换机（控制网 / 操作网），配置 IP 地址
- 串口：按需接上位机 / 第三方设备（RS-232）
- FBM 总线：连接 FBM 基座，识别 FBM 模块（如 FBM202/FBM237/P0400YE）
- 接线后检查链路连通，无短路 / 虚接
阶段五：上电与程序下载（15 分钟）
- 模块 PWR/RUN 灯常亮，无报错（ALM 灯灭）
- I/A Series 组态：
- 设置控制器型号 ZCP270（P0926CP）
- 配置网络参数（IP、子网掩码、网关）
- 冗余模式：启用容错，配对双模块槽位
- 扫描 FBM 模块，分配 I/O 地址
- 下载控制程序，在线调试：回路控制稳定，逻辑动作正常，冗余切换无扰动

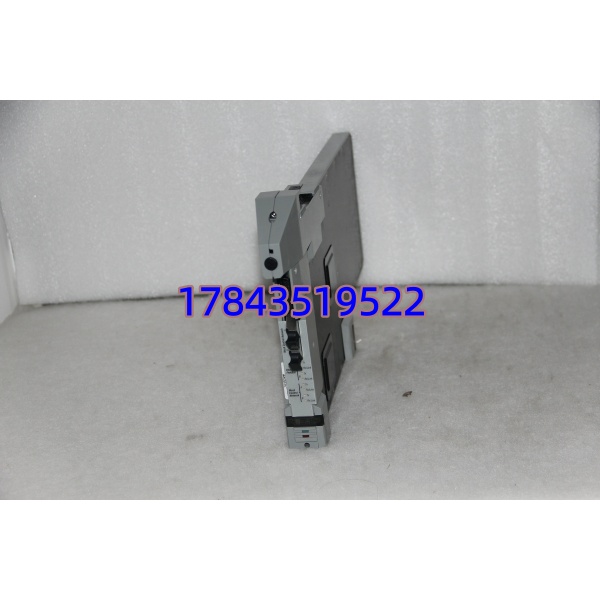

P0926CP
常见问题解答（FAQ）
Q1：P0926CP（ZCP270）与 FCP270 有何区别？
A：核心是形态、扩展能力与冗余设计：
- P0926CP（ZCP270）：Z 系列单宽模块，支持 32 个 FBM，原生冗余，G3 环境耐受，适合中大型系统。
- FCP270：传统 F 系列控制器，支持 16 个 FBM，冗余需额外配置，适合中小型系统。
Q2：冗余切换时会影响生产吗？
A：无扰动切换，不影响生产：
- 双模块同步运行、数据实时镜像
- 主模块故障时，备用模块 <100ms 内无缝接管 ，输出保持不变
- 切换过程无数据丢失、无控制中断，保障连续生产
Q3：控制器报错（ALM 灯亮），如何排查？
A：按以下步骤：
- 电源：检查 24V DC 供电稳定，冗余电源正常
- 网络：以太网链路连通，IP 地址无冲突
- FBM：FBM 模块供电正常，总线无短路 / 离线
- 程序：控制程序无语法错误，变量地址匹配
- 硬件：背板连接器完好，模块无物理损坏
Q4： 可替代哪些旧型号？
A：可直接替代 Foxboro Z 系列 ZCP260（老款控制器）、F 系列 FCP270，在 I/A Series 系统中兼容互换，性能（处理速度 / 内存 / 扩展能力）与稳定性显著提升。
