描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 适用模块 | 福克斯波罗 FBM207 系列输入模块 |
| 安装方式 | 35 mm DIN 导轨 或 19 英寸机架 |
| 供电方式 | 支持双路 24 V DC 冗余供电 |
| 通讯接口 | 冗余 2 Mbps 现场总线 (Fieldbus) 接口 |
| 连接特性 | 集成信号端子与电源连接器 |
| 冗余配置 | 支持冗余模块配对安装 (奇 / 偶相邻槽位) |
| 保护功能 | 具备过流、过压保护 |
| 工作温度 | -20 °C ~ +60 °C |
| 存储温度 | -40 °C ~ +85 °C |
| 材质 | 工业级阻燃 PCB 与金属框架 |
产品深度介绍

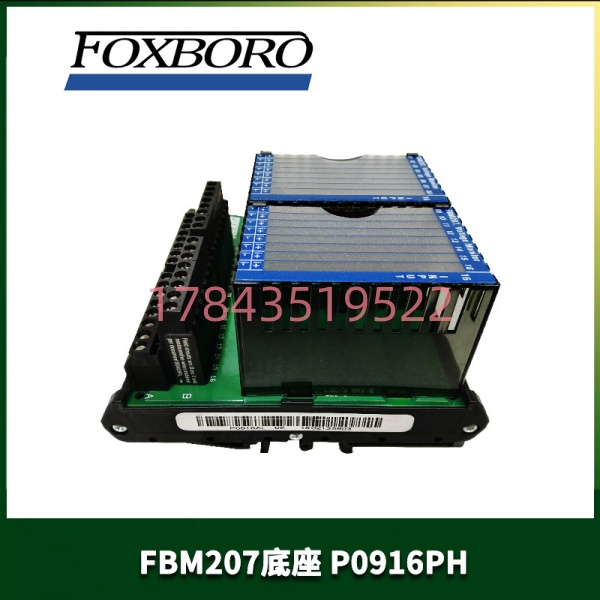

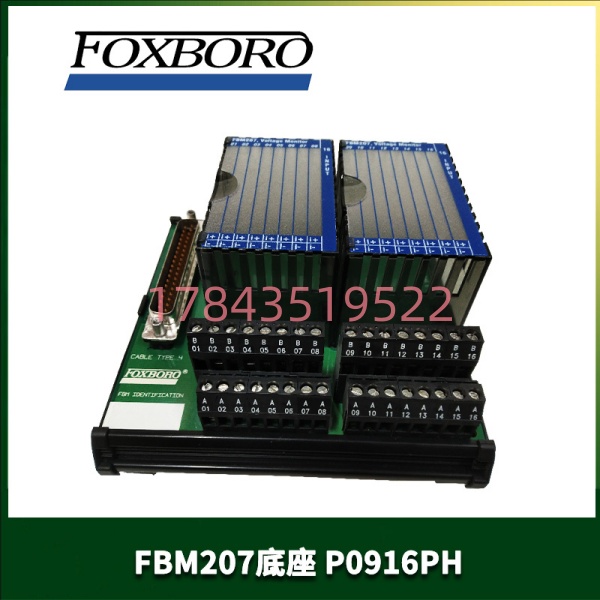

福克斯波罗 P0916PH 是专为 FBM207 系列输入模块设计的专用安装底座，是 I/A Series DCS 系统中连接 I/O 模块与现场信号、系统总线的核心部件。它不仅提供稳固的机械支撑，更集成了冗余电源输入、高速现场总线通讯和现场信号接线端子，是模块稳定运行的基础平台。该底座采用工业级标准设计，支持 DIN 导轨或标准机柜安装，具备宽温运行和强抗干扰能力。通过冗余电源与通讯设计，有效提升系统可靠性，广泛应用于石化、电力、冶金等关键流程工业领域，是 FBM207 模块不可或缺的配套组件。
安装与接线指南
阶段一：准备工作（预计 10 分钟）
⚠️ 安全第一
- 确认 DCS 系统处于维护 / 停机状态。
- 切断底座两路 24 V DC 冗余电源。
- 佩戴防静电手环，在防静电垫上操作。
- 清理安装位置，确保无杂物、无强电磁干扰。
工具准备
- 十字螺丝刀 (PH1/PH2)
- 万用表 (测量电源电压)
- 标签纸、记号笔、手机（拍照记录）
备份工作
- 拍照：原底座电源线、通讯线、信号线接线位置。
- 记录：模块在底座上的槽位号与冗余配置。
阶段二：拆卸旧底座（预计 10 分钟）
- 断电确认：用万用表测量，确认底座无电压输入。
- 移除线缆：
- 标记并断开24 V DC电源线（正 / 负极）。
- 标记并断开现场总线通讯电缆。
- 标记并断开所有现场信号输入线缆。
- 拆卸模块：松开 FBM207 模块固定卡扣，垂直向上拔出模块。
- 拆卸底座：松开 DIN 导轨卡扣或机架固定螺丝，取下底座。
- 检查背板：检查底座连接器针脚有无弯曲、氧化或污染。
阶段三：安装新底座（预计 12 分钟）
- 静电防护：从防静电袋中取出新底座 P0916PH。
- 核对型号：确认底座型号与铭牌标识一致。
- 固定底座：
- DIN 导轨：将底座卡扣对准导轨，向下按压卡紧。
- 机架安装：用螺丝将底座固定在标准 19 英寸机架上。
- 恢复接线：
- 电源线：按标签接回两路 24 V DC，确保正负极正确。
- 通讯线：插好现场总线冗余通讯电缆。
- 信号线：对照照片，逐一接回现场信号线缆，拧紧端子。
阶段四：上电测试（预计 15 分钟）
- 上电前检查
- 万用表测量两路供电均为 24 V DC ±10%。
- 检查所有接线无短路、无松动。
- 安装模块
- 将 FBM207 模块垂直对准底座插槽，均匀用力按下，直至卡扣锁定。
- 上电观察
- 接通电源，检查底座电源指示灯正常点亮。
- 观察 FBM207 模块状态灯，完成自检后应显示正常（RUN 灯常亮）。
- 系统验证
- 在 DCS 系统中检查模块通讯状态正常。
- 强制触发输入信号，确认系统数据采集正常。
- 连续运行 30 分钟，监控温度与状态，无异常报警。
常见问题解答 (FAQ)
Q1: P0916PH 底座可以和其他 FBM 模块通用吗？A: 不通用。P0916PH 是底座。
- 适用：, FBM207b, FBM207c。
- 不适用：FBM201, FBM203, FBM214 等其他型号。原则：必须底座型号与模块型号完全匹配，否则无法安装或通讯。
Q2: 底座上的两路电源必须都接吗？A: 建议双路冗余接线，以获得最高可靠性。
- 单路供电：可工作，但失去冗余功能，一路断电即停机。
- 双路供电：两路电源互为备用，一路故障另一路无缝切换，系统不间断。建议：关键控制回路必须接双路电源。
Q3: 更换底座需要重新编程吗？A: 不需要。
- P0916PH 是纯硬件连接底座，不含程序、配置或地址信息。
- 只要接线完全复刻原样，更换后系统可直接识别并正常运行。
- 注意：更换前务必拍照记录所有接线。
A: 不支持。 及其底座不支持热插拔。必须断电操作。
- 风险：带电插拔会产生电流冲击，烧毁模块、底座或背板。
- 操作：更换模块或底座前，务必切断系统电源。
Q5: 如何判断底座是否故障？A: 底座故障通常表现为：
- 供电异常：模块不上电或电源灯不亮。
- 通讯中断：系统找不到模块，报通讯故障。
- 信号异常：所有通道同时无输入、误信号或不稳定。
- 排查：先检查电源、接线、模块，排除后再判断底座故障。
Q6: 质保多久？出问题怎么办？A: 提供12 个月质保（自发货日起）。
- 质保范围：底座硬件质量问题（如内部线路故障、连接器损坏）。
- 售后流程：联系我们→提供故障现象与照片→技术诊断→免费更换。
Q7: 这款底座是否停产？A: P0916PH 已停产，原厂不再生产。
- 供应：目前市场以全新原装库存和高质量替代件为主。
- 建议：关键设备建议备货 1-2 个，或联系我们评估升级替代方案。
