描述
产品深度介绍

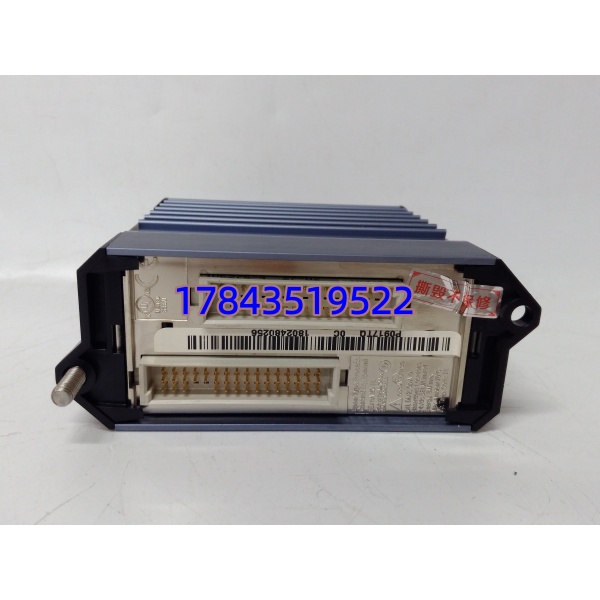

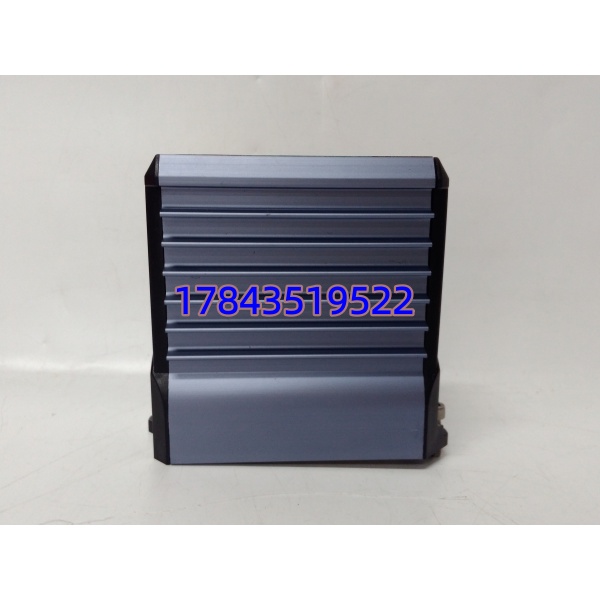

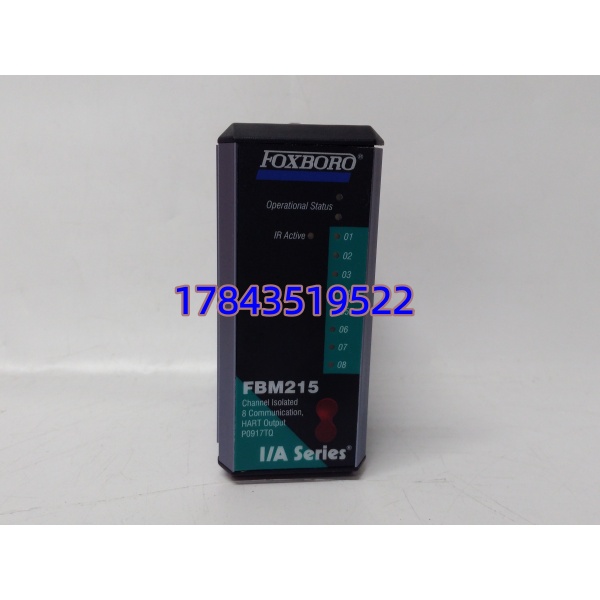

Foxboro FBM215（P0917TQ）是施耐德电气旗下 Foxboro I/A Series DCS 系统的专用8 通道 HART 模拟输出模块，作为系统与现场智能仪表的连接桥梁，广泛应用于石油化工、电力、水处理等流程工业。
模块集成 8 路完全隔离的输出通道，每通道可独立输出 4-20mA 模拟信号，并叠加 HART FSK 数字信号，实现对 HART 智能阀门定位器、变送器等设备的远程配置、校准与数据读取。采用 32 位 RISC 处理器，具备 ±0.05% 满量程高精度与快速响应能力，通道间电气隔离设计，抗干扰性强，适配 G3 级恶劣工业环境。前面板配备状态指示灯与 RS-232 诊断口，便于现场调试与维护，是 I/A 系列系统扩容、备件替换的核心选择。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 品牌 | Foxboro（施耐德电气旗下） |
| 型号 | FBM215（P0917TQ） |
| 功能 | 8 通道隔离 HART 模拟输出 |
| 通道数量 | 8 路（通道间完全隔离） |
| 输出信号 | 4-20mA 模拟信号 + HART FSK 数字信号 |
| 精度 | ±0.05% 满量程（4-20mA） |
| 支持协议 | HART 5/7（主站模式） |
| 通信速率 | 1200 bps（HART） |
| 供电 | 24V DC（背板供电，功耗＜15W） |
| 工作温度 | -25°C ~ +60°C |
| 存储温度 | -40°C ~ +85°C |
| 湿度 | 5% ~ 95%（非冷凝） |
| 防护等级 | NEMA 4X / IP66 |
| 尺寸（宽 × 高 × 深） | 53 × 125 × 260 mm |
| 重量 | 约 0.7 kg |
| 适配系统 | Foxboro I/A Series DCS |
入库质检 SOP
- 入库验收：核对 Foxboro 原厂型号、序列号，检查包装完好，模块外壳无变形、划痕、氧化，金手指无磨损、无腐蚀。
- 电气与功能检测：
- 用福禄克万用表测量背板供电，确认 24V DC 正常，无短路。
- 输出精度测试：接入标准负载，验证 4-20mA 信号精度≤±0.05%。
- HART 通信测试：连接 HART 手操器，确认通信握手正常，可读取设备信息。
- 配置与固件核查：读取固件版本，确认适配 I/A Series 系统软件版本，DIP 开关 / 跳线完好无松动。
- 外观与标识确认：型号、序列号、品牌标识清晰，可在施耐德官网查询真伪。
- 最终封装：检测合格后，防静电袋密封，贴附质检合格标签，防潮存放。
技术避坑指南
- HART 协议版本不匹配FBM215 支持 HART 5/7 版本，与现场设备协议版本不一致会导致通信失败、数据丢失。替换前务必确认现场设备 HART 版本，采购时明确协议兼容性，必要时升级设备固件。
- 通道负载阻抗不匹配每通道负载阻抗需在 250-600Ω 范围内，阻抗过低 / 过高会导致输出信号异常、HART 通信中断。安装前测量负载阻抗，匹配模块输出要求，避免信号衰减。
- 系统软件版本适配错误模块仅适配 Foxboro I/A Series 系统特定软件版本，版本过低会导致模块无法识别、系统报错。采购前核对系统软件版本，确保固件与系统兼容。
- 静电防护缺失工业板卡对静电敏感，未做防护易导致内部电路击穿、模块烧毁。操作时必须佩戴防静电手环、在防静电垫上作业，冬季干燥环境加强防护。
- 安装接触不良模块需垂直插入 I/A 系列机架背板，安装倾斜或未卡紧会导致接触不良、输出异常。插入时对准防呆接口，垂直用力按压至卡扣锁定，确保金手指完全接触。
常见问题解答
Q1：FBM215 适配哪些系统与设备？A：专门适配 Foxboro I/A Series DCS 系统，可连接所有支持 HART 5/7 协议 的现场设备，如智能阀门定位器、压力 / 温度变送器、流量计等。
Q2：模块支持热插拔吗？A：支持。FBM215 支持在线热替换，更换时无需停机、无需重新下载程序，不影响系统正常运行，适合连续生产场景维护。
Q3：如何配置模块 HART 通信参数？A：通过模块侧面 DIP 开关或 I/A 系列系统软件配置，可设置 HART 地址、通信速率、通道使能等参数。更换前拍照记录旧模块配置，新模块直接复刻，避免配置错误。
Q4：通道间是否隔离？有什么优势？A：8 路通道完全电气隔离，可避免通道间信号干扰、地环流影响，提升系统稳定性，单通道故障不影响其他通道正常工作。
Q5：库存与质保政策是什么？A：常备现货快速发货，提供 12 个月质保。非人为损坏（静电、摔落、过压、进水）的硬件故障可享受售后保修，可提供原厂序列号查询真伪。
