Foxboro FBM219 P0916RH | I/A Series 24 入 8 出离散量 I/O 模块

描述

关键技术规格

产品深度介绍

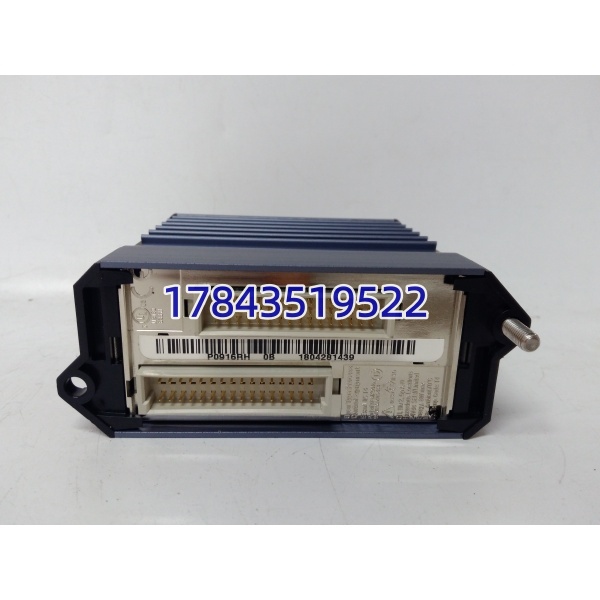

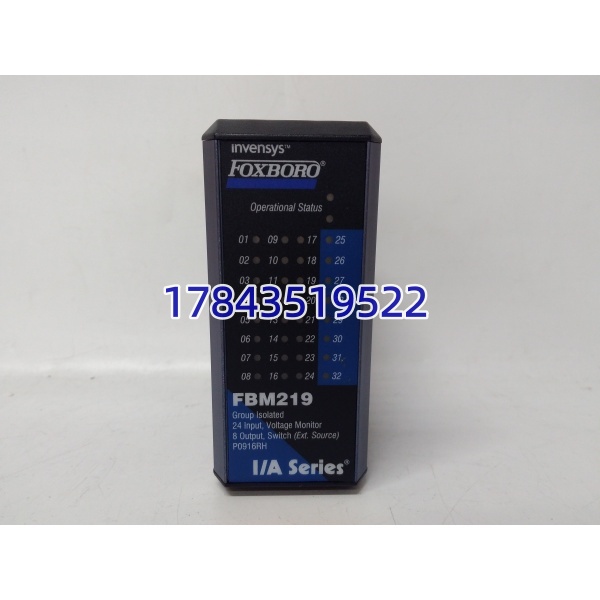

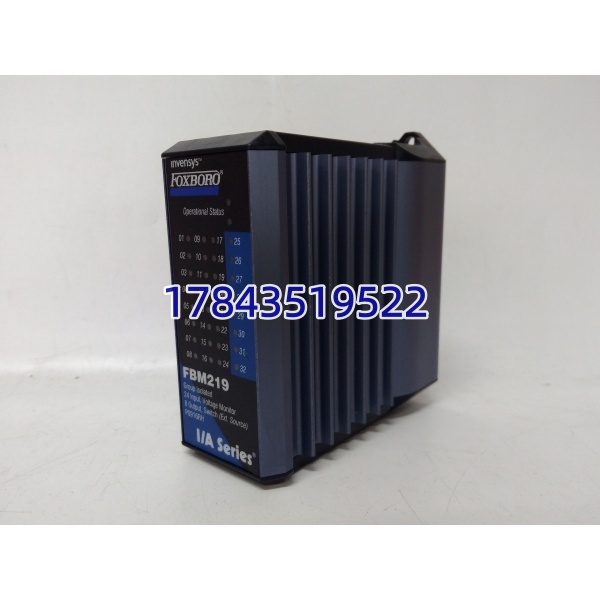

FBM219 P0916RH是 Foxboro I/A Series DCS 系统的紧凑型离散 I/O 模块，用于工业现场开关量信号的采集与控制输出。模块自带分组隔离，抗干扰能力强，适配高粉尘、强电磁干扰的 G3 级恶劣工况。

• 输入侧：24 路 DI，兼容低压直流与高压交流信号，可配置输入滤波时间，抑制抖动与干扰。
• 输出侧：8 路 DO，支持持续 / 脉冲输出、 故障安全 (Fail-Safe) 配置，保障异常工况下设备安全。
• 配套端子：需搭配专用TA 端子组件（如 P0917LE/LH/LL/LP/LS/LV），实现信号转接与保护。

  典型应用场景

  1. 电力 / 火电：锅炉、汽机辅机开关状态监测、阀门 / 挡板控制、继电器输出联锁保护。
  2. 石油化工：泵 / 风机启停控制、现场按钮 / 限位开关信号采集、高压隔离开关状态监测。
  3. 水处理 / 环保：加药泵、电磁阀控制、液位 / 压力开关信号采集。
  4. 冶金 / 建材：皮带输送机、除尘设备开关量联锁与状态反馈。



  质量检测流程

  1. 外观核验：原厂丝印、型号标签、序列号齐全，PCB 无腐蚀、无维修补焊。
  2. 通电测试：24VDC 供电，自检正常，指示灯状态符合手册。
  3. 通道校验：逐点测试 24DI 通断响应、8DO 输出动作与隔离性能。
  4. 隔离耐压：2000VAC/1min 无击穿，符合工业隔离标准。
  5. 老化测试：连续 24 小时带载运行，温升正常、无异常告警。



  技术避坑指南

  1. 必须配套 TA 端子：FBM219 需与P0917 系列 TA 端子配合使用，不可直接接线。
  2. 电压等级匹配：输入 / 输出电压需与现场信号一致，高压误接会烧毁模块。
  3. 分组隔离不可跨组：不同电压等级信号（如 24VDC 与 220VAC）必须分入不同隔离组，避免串扰与击穿。
  4. 输出负载限制：DO 通道严禁超载（如 30VDC@0.25A），大负载需加中间继电器。
  5. 静电防护：拆装模块必须戴防静电手环，避免静电损坏内部电路。



  常见问答 (Q&A)

  Q1：FBM219 支持冗余吗？A1：模块本身不冗余，但支持双电源冗余，可在系统中配置冗余 I/O 架构。

  Q2：FBM219 能直接驱动 220VAC 接触器吗？A2：需选240VAC@5A输出型 TA 端子，或用低压输出 + 中间继电器转接。

  Q3：与老款 FBM219 是否兼容？A3：P0916RH 为兼容型号，可直接原位替换，无需修改程序与接线。
