描述
产品深度介绍
Foxboro P0917XV 是 I/A Series 200 系列模拟量输出模块（FBM215/FBM218）的原厂配套端子底座，作为 DCS 系统与现场仪表（调节阀、定位器、HART 设备）的连接枢纽，负责信号隔离、防雷保护、电气转接与布线管理。采用8 通道全独立电气隔离设计，通道间及对地隔离耐压达600V，有效抑制共模干扰、地环流与现场浪涌，确保 4-20mA 模拟信号与 HART 数字通信叠加稳定传输。底座内置16 位高精度 DAC 信号调理电路，输出精度高、温漂小，支持 FBM218 冗余模块无扰切换，系统不停机维护。工业级 **-40℃~+70℃宽温设计，压铸铝 + 阻燃外壳（UL94 V-0），抗振动、防尘防潮，适配石油化工、电力、水处理等G3 级恶劣工况 **。标准 DIN 导轨安装，支持无工具快速插拔，模块与底座防错插键位设计，维护更换高效安全。

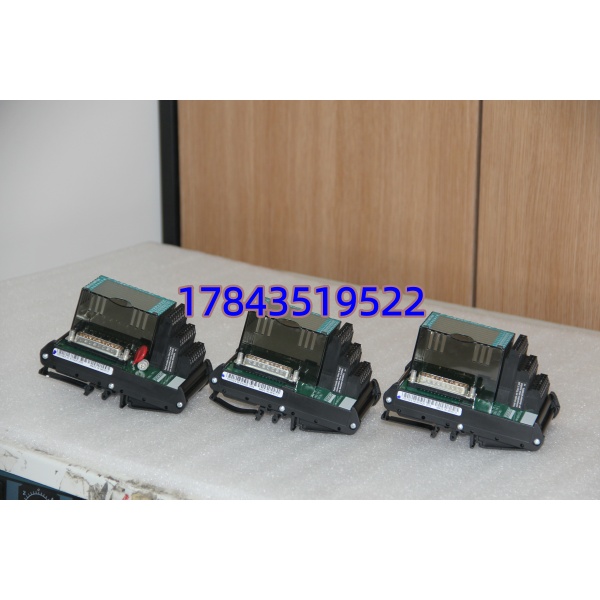

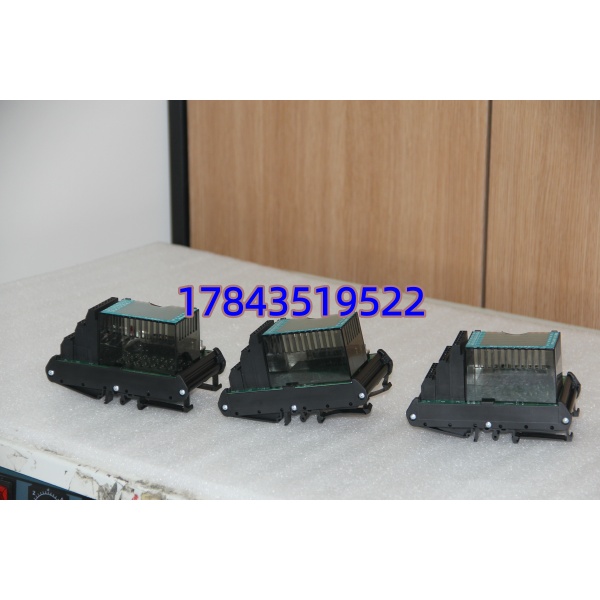

P0917XV
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 / 部件号 | P0917XV（适配 FBM215/FBM218） |
| 适配模块 | FBM215（8 路非冗余 AO）、FBM218（8 路冗余 AO） |
| 通道配置 | 8 通道模拟量输出，全通道独立电气隔离 |
| 信号类型 | 4-20mA DC 模拟量 + HART 数字通信叠加 |
| 隔离耐压 | 通道间 / 对地 600V AC（1 分钟，无击穿） |
| 输出精度 | ±0.05% FS（25℃），温漂≤25ppm/℃ |
| 负载能力 | 最大 750Ω（24V 回路供电） |
| 冗余支持 | 支持 FBM218 冗余模块，无缝切换（切换时间 < 100ms） |
| 工作温度 | -40°C ~ +70°C（宽温工业级） |
| 防护等级 | IP20（防尘，防手指接触） |
| 安装方式 | DIN 导轨（标准 35mm），垂直 / 水平安装 |
| 尺寸（宽 × 高 × 深） | 140mm × 165mm × 45mm |
| 重量 | 约 0.6kg |
| 认证 | CE、UL、CSA、ATEX（Zone 2/Div 2） |

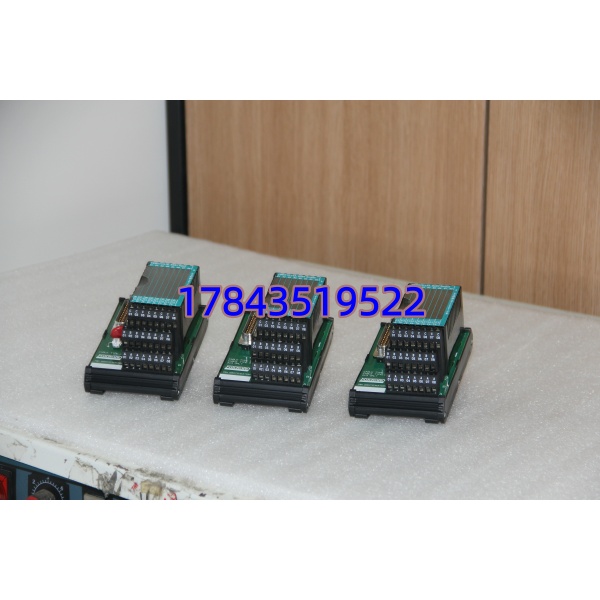

P0917XV
接口与接线说明
- 模块接口：顶部专用插槽，对接 FBM215/FBM218 模块，防错插设计
- 现场端子：8 路输出（+/-）、HART 接口、24V 回路供电、屏蔽地（PE）
- 接线规范：
- 4-20mA 信号：+ 接正，- 接负，线径 1.0~2.5mm²
- HART 通信：并联在 4-20mA 回路，无极性
- 屏蔽层：单端接地（控制柜侧），避免地环流
- 回路电源：24VDC ±10%，由 FPS400-24 等电源模块提供
安装与维护要点
- 安装环境：控制柜内 DIN 导轨，预留≥20mm 散热间隙，远离强电磁干扰（变频器、电机）
- 模块安装：底座固定后，FBM 模块垂直对准插槽，按压到位，卡扣锁紧
- 接线步骤：先断电，再接线；端子螺丝扭矩 0.5~0.8N・m，线芯无外露
- 上电检查：模块 PWR 灯常亮，无报警；输出回路电压 24VDC，信号正常
- 维护周期：每 6 个月检查端子紧固性、清洁防尘、测试绝缘电阻（≥1MΩ）
常见问题解答（FAQ）
Q1：P0917XV 与 FBM215/FBM218 的关系？A：P0917XV 是底座，FBM215/FBM218 是功能模块，必须配对使用：
- FBM215（非冗余）+ P0917XV → 8 路普通 AO
- （冗余）+ P0917XV → 8 路冗余 AO（双模块热备）
Q2：可以用第三方端子块替代吗？A：不建议。原厂 的隔离度、阻抗匹配、HART 兼容性、冗余时序与 FBM 模块完全适配；第三方底座易导致信号漂移、HART 通信中断、冗余切换失败，甚至损坏模块。
Q3：底座报警 “通道故障” 如何排查？A：1. 检查现场接线是否短路、虚接、极性错误2. 测量回路电阻（正常 250~750Ω），排查负载开路 / 短路3. 检查 HART 设备是否故障，断开 HART 后测试纯 4-20mA 信号4. 若以上正常，更换底座或模块，排查硬件损坏
Q4：你们的产品是全新原装吗？有质保吗？A：全新原装正品，提供原厂序列号、装箱单及检测报告，支持官网溯源。12 个月质保，非人为损坏免费换新 / 维修。
