描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 部件号 | P0926GX |
| 通讯接口 | 1 × RJ45 以太网端口 (10/100 Mbps) |
| 网络协议 | TCP/IP, UDP/IP, 支持 Modbus TCP 等驱动 |
| IP 设置 | 静态 IP 或 DHCP 自动获取 |
| 设备容量 | 单模块最多连接 64 台现场设备 |
| 冗余功能 | 支持双模块冗余（主 / 备自动切换） |
| 供电电压 | 24 V DC (18–30 V DC) |
| 功耗 | 最大 7 W |
| 工作温度 | -20 °C ~ +60 °C (Class G3 恶劣环境) |
| 安装方式 | 适配 200 系列标准底座，DIN 导轨或机架安装 |
| 尺寸 (W×H×D) | 45 × 102 × 104 mm |
| 重量 | 约 0.28 kg |
产品深度介绍

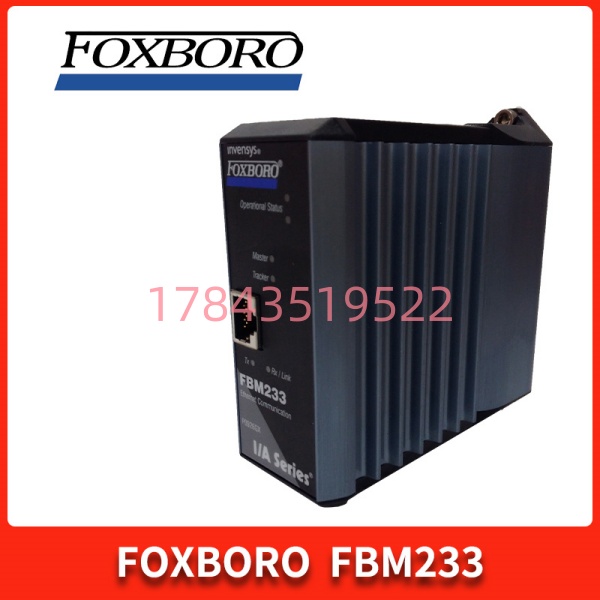

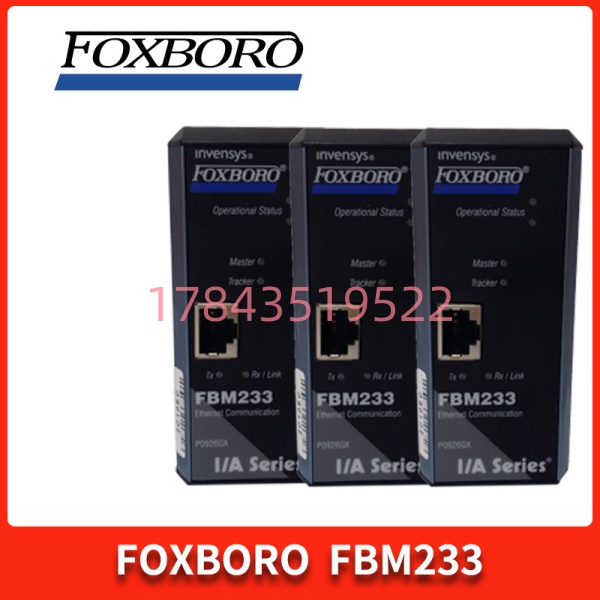

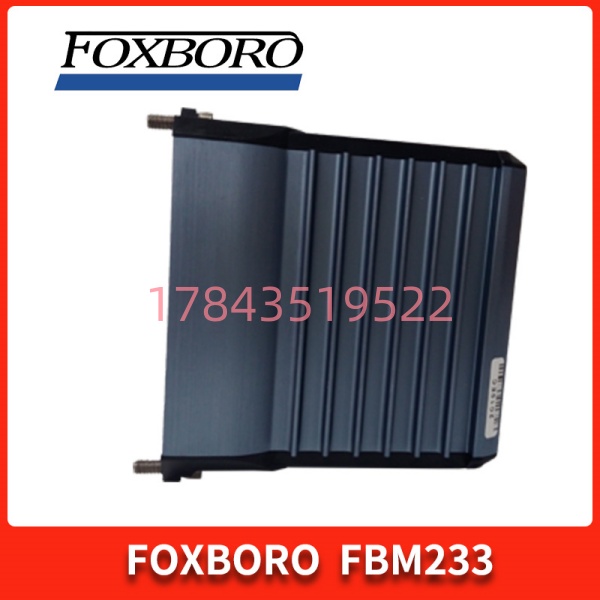

福克斯波罗 FBM233（P0926GX）是 I/A Series DCS 系统中的冗余现场设备系统集成器（FDSI）。它作为核心网关，通过标准以太网接口，将 Modbus TCP 等各类智能仪表、变频器或第三方设备的数据，高效、可靠地集成到 DCS 控制数据库中。该模块专为工业现场设计，支持Class G3级恶劣环境，具备强大的抗干扰能力。其最大亮点在于冗余配置能力，双模块并行工作可实现无扰切换，确保关键数据链路零中断。凭借单模块64 台设备的连接容量和灵活的协议驱动支持，FBM233 是老旧系统升级、扩展第三方设备接口的理想解决方案。
安装与接线指南
阶段一：准备工作（预计 10 分钟）
⚠️ 安全第一
- 确认 DCS 系统处于维护状态，通知相关部门。
- 切断模块24 V DC供电电源。
- 佩戴防静电手环，在防静电垫上操作。
- 记录当前网络拓扑、IP 地址及设备连接清单。
工具准备
- 十字螺丝刀
- 网线（RJ45）
- 万用表（检测电源）
- 标签纸、记号笔、手机（拍照）
阶段二：拆卸旧模块（预计 8 分钟）
- 断电确认：万用表测量确认无电。
- 移除线缆：
- 标记并拔出RJ45 以太网网线。
- 标记并断开24 V DC电源线。
- 解锁模块：按压模块底部卡扣，松开锁定。
- 拔出模块：垂直平稳拔出 FBM233 模块，避免损坏底座连接器。
- 检查底座：检查底座 P0916 等接口针脚是否完好、清洁。
阶段三：安装新模块（预计 10 分钟）
- 静电防护：从防静电袋中取出新模块 FBM233。
- 核对型号：确认模块标签为 FBM233 (P0926GX)。
- 安装模块：
- 将模块对准底座插槽，保持垂直。
- 均匀用力向下按压，直至听到 “咔哒” 锁定声。
- 恢复接线：
- 插回RJ45以太网网线（确保卡扣卡紧）。
- 接回24 V DC电源线，确认正负极正确。
阶段四：上电与调试（预计 15 分钟）
- 上电前检查
- 测量供电电压为 24 V DC ±10%。
- 确认网线连接牢固，无短路。
- 上电观察
- 接通电源，观察模块状态指示灯自检过程。
- 正常启动后，RUN 灯应常亮，网络 Link 灯闪烁。
- 通讯配置
- 通过 FDSI 配置软件，设置IP 地址、子网掩码、网关。
- 下载对应设备的I/O 驱动协议（如 Modbus TCP）。
- 配置连接的现场设备参数（地址、扫描速率）。
- 冗余测试（可选）
- 若配置冗余，确认主备模块同步正常。
- 模拟主模块故障，验证无缝切换功能。
- 系统验证
- 在上位 DCS 系统检查设备数据采集正常。
- 连续运行 30 分钟，监控通讯状态无丢包、无报错。
常见问题解答 (FAQ)
Q1: FBM233 和 FBM232 有什么区别？A: 核心区别在于冗余能力：
- FBM232: 单口以太网模块，不支持冗余。
- FBM233: 双模块冗余架构，支持冗余，一个主用一个备用，故障自动切换。建议：关键控制回路、核心设备通讯必须用 冗余方案。
A: 理论最大值为 64 台现场设备。
- 实际数量：取决于设备通讯协议、数据量大小和扫描周期。
- 建议：为保证实时性，实际工程中建议带载 ≤ 32 台，预留性能余量。
A: 不需要。
- 配置信息（IP、驱动、设备列表）存储在DCS 控制站中。
- 更换同型号模块后，系统会自动下发配置，模块即可正常工作。
- 注意：务必保证新模块型号完全一致，并在断电下更换。
Q4: 模块支持哪些通讯协议？A: 是通用以太网模块，通过加载不同软件驱动支持多种协议：
- 标准支持: Modbus TCP, TCP/IP, UDP/IP。
- 其他协议: 可通过原厂或定制驱动支持特定设备协议。
- 确认方式: 采购前需明确现场设备协议，确保驱动兼容。
Q5: 冗余模块如何切换？会影响生产吗？A: 切换是全自动、无扰的。
- 工作方式：一主一备，实时数据同步。
- 切换触发：主模块故障（断电、通讯中断）时，备用模块毫秒级接管。
- 影响：过程数据不中断，控制程序不受影响，生产无扰动。
Q6: 为什么模块通讯灯亮，但 DCS 收不到数据？A: 通常是配置或协议问题，按以下步骤排查：
- IP 检查：确认模块 IP 与设备 IP 在同一网段，且无冲突。
- 驱动检查：确认已下载正确的 I/O 驱动，版本匹配。
- 设备地址：检查设备从站地址、寄存器地址配置正确。
- 权限检查：确认设备允许第三方（DCS）访问数据。
- 线缆测试：更换网线，测试RJ45 端口是否损坏。
A: (P0926GX) 已停产，原厂不再接受新订单。
- 供应：目前市场以全新原装库存和高质量翻新件为主。
- 建议：关键应用建议安全库存 1-2 个，或联系我们评估升级替代方案。
