描述
产品详情

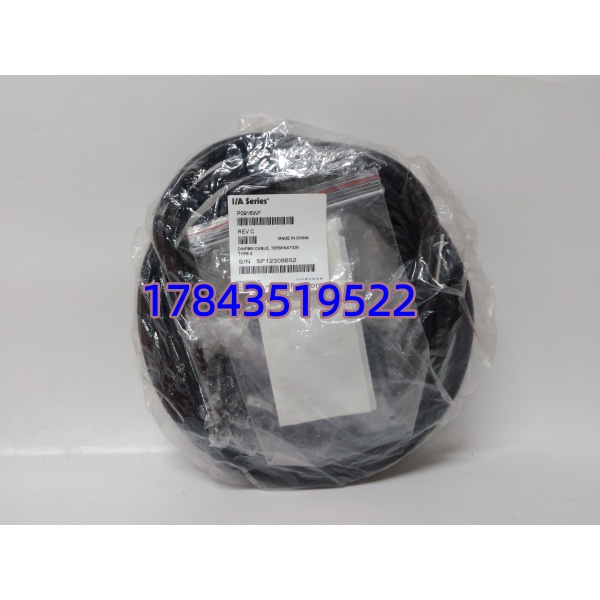

・型号：P0916WF
・品牌：Foxboro
・系列：I/A Series DCS FBM 配套线缆系列
规格参数
| 参数项 | 原厂手册标准参数 |
|---|---|
| 线缆总长 | 25 米（82 英尺） |
| 外层护套材质 | 聚氨酯 P/PVC 复合护套 |
| 导体绝缘 | 半硬质 PVC 绝缘 |
| 适用环境温度 | -20℃ ~ +70℃ |
| 防爆认证 | ATEX II 3 G Zone2 危险区域可用 |
| 电路等级 | Class2 低能回路，≤60VDC/100VA |
| 两端接头形式 | 原厂一体压接压缩端子插头，免现场压接 |
| 适配模块 | FBM201/FBM202/FBM222/FBM241 全系列 IO 模块 |
| 适配端子底座 | P0916 系列压缩式 TA 端子组件 |
| 屏蔽配置 | 整根线缆带总屏蔽层，单端接地设计 |
| 弯曲最小半径 | 线缆外径 8 倍 |
| 阻燃等级 | 低烟无卤可选（需核对原厂订单配置） |
| 存储温度 | -40℃ ~ +85℃ |
| 防护等级 | IP64 线缆本体，机柜端子端 IP20 |
| 同系列长度型号 | P0916WL(20m)、P0916WM(30m)、P0916WQ(20m) |
产品介绍
P0916WF 是 I/A 系统标准化预制连接线，原厂出厂完成两端插头压接，用于中控机柜 FBM 模块与现场就地端子底座之间的信号传输，替代现场手工剥线、压接端子的施工方式。 坦白讲，现场人工制作长距离信号线，容易出现压接虚接、屏蔽层处理不规范，后期振动、温差变化会频繁出现信号漂移；这款成品线缆出厂统一压接工艺，屏蔽层预设单端接地点位，施工仅需两端插拔对接。对比现场自制线缆，它满足化工、油气 Zone2 防爆规范，不用额外做线缆防爆认证；25 米长度适配大部分装置就地柜与中控机柜间距，不用多段线缆拼接，减少中间转接故障点。
应用场景与行业案例
痛点切入
化工、电厂装置中控与就地 IO 柜间距普遍超过 15 米，现场手工压接长线缆工序繁琐，工期拉长；自制线缆屏蔽处理不标准，电机、变频器动力电缆干扰会造成模拟量数值跳变；分段拼接线缆存在多个转接端子，长期振动容易断线，引发联锁误动作。 危险厂区自制线缆无防爆合规认证，安监检查存在整改风险。
典型场景
- 煤化工合成车间就地 IO 改造：中控 FBM201 模拟量模块对接装置就地端子柜，25 米长度覆盖跨管廊布线距离，Zone2 防爆合规。
- 火电锅炉辅控系统：FBM241 数字量模块连接引风机、给水泵就地端子底座，屏蔽线缆降低动力电缆干扰。
- 油气长输增压撬：撬装就地 IO 与中控机柜远距离信号传输，一体插头无需现场接线，缩短撬装出厂调试周期。
- 精细化工反应釜 DCS 扩容：新增 FBM222 PROFIBUS 通讯模块配套端子线缆，原厂线缆匹配总线阻抗标准。
- 城市污水厂远程分站改造：室外就地控制柜与中控楼长距离信号传输，聚氨酯护套耐受户外温差、潮湿环境。
真实案例
去年对接一家 30 万吨甲醇装置改造项目，合成车间新增 4 台 FBM 模拟量模块，中控到就地端子柜距离 24 米，最初计划现场手工制作信号线，施工班组预估 3 天完成布线。 更换使用 P0916WF 预制 25 米线缆，到货直接两端插拔对接，屏蔽层按原厂标识单端接入机柜地排，全天完成全部 4 路信号布线。投运至今 9 个月，车间大功率压缩机启停工况下，温度、流量模拟量无跳变；之前同区域自制线缆每月 1~2 次出现信号漂移，运维人员每月需要重新紧固端子，预制线缆未出现同类故障。班组工程师反馈，超过 15 米跨区域布线优先选用原厂预制线缆，减少后期信号类故障。
