产品深度介绍
Foxboro FBM219 P0916RH 是I/A Series DCS 系统的紧凑型分组隔离离散 I/O 模块，专为工业现场开关量信号采集与控制设计，广泛应用于电力、化工、油气、冶金等流程工业paresource.schneider-electric.com。
模块提供24 路隔离离散输入，支持 15–60VDC/120VAC/240VAC 电压监测或触点感应；集成8 路隔离离散输出，可驱动 30VDC/120VAC/240VAC 开关负载。采用分组隔离设计，每通道电气隔离，抗干扰能力强，适配 G3 级恶劣环境paresource.schneider-electric.com。配合专用端子底座（TA），实现快速接线与冗余配置，兼容 I/A Series 全系列 DCS 控制器与上位软件。

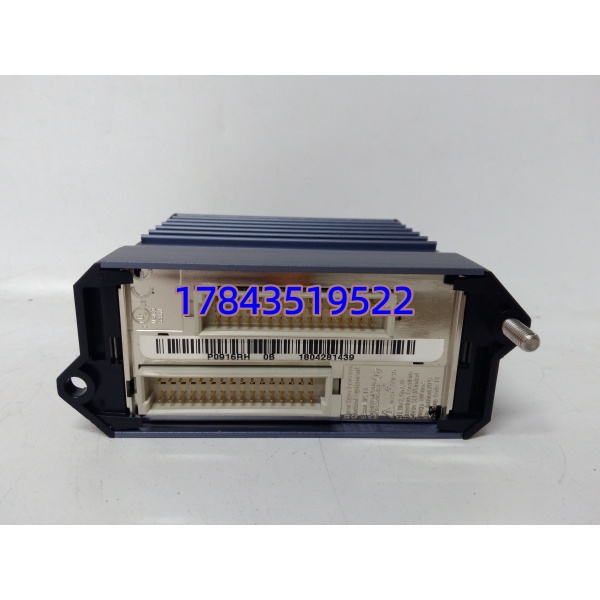

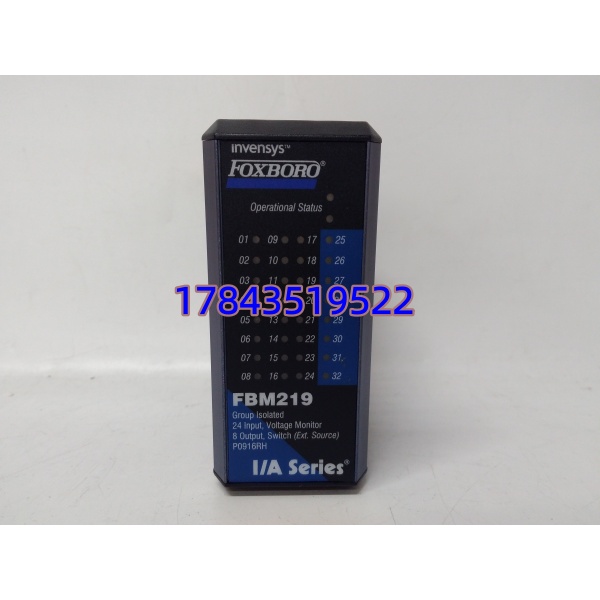

Foxboro FBM219 P0916RH
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 | FBM219（P0916RH，I/A Series） |
| 通道配置 | 24 路隔离离散输入（DI） + 8 路隔离离散输出（DO）paresource.schneider-electric.com |
| 输入信号 | 15–60VDC / 125VDC / 120VAC / 240VAC（电压 / 触点）paresource.schneider-electric.com |
| 输出负载 | 30VDC@0.25A/5A；125VDC@0.6A；120/240VAC@5Aparesource.schneider-electric.com |
| 隔离方式 | 分组隔离（通道间电气隔离）paresource.schneider-electric.com |
| 输入滤波 | 可配置（软件设置延时） |
| 电源 | 24VDC ±10%，功耗≤10W，支持冗余 |
| 工作环境 | 0℃ ~ +60℃；G3 级恶劣环境；IP20 |
| 尺寸（宽 × 高 × 深） | 140mm × 165mm × 45mm |
| 重量 | 约 0.6kg |
| 安装方式 | DIN 导轨（配专用 TA 端子底座） |
| 兼容性 | Foxboro I/A Series DCS、Schneider EcoStruxureparesource.schneider-electric.com |

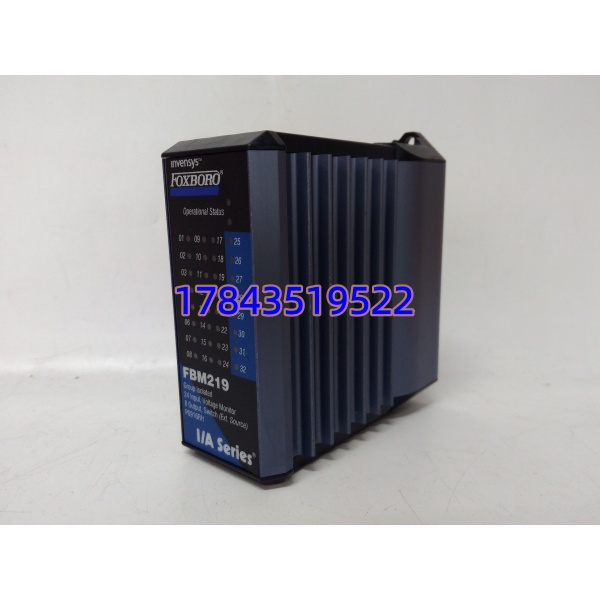

Foxboro FBM219 P0916RH
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 通知工艺停机，切断现场设备电源
- 断开 DCS 机架 24V 电源，等待 5 分钟放电
- 佩戴防静电手环，在防静电区操作
工具准备：
- 十字螺丝刀（PH1）、万用表、标签纸、手机（拍照）
阶段二：拆卸旧模块（15 分钟）
- 拍照记录：TA 端子接线、模块 DIP 开关、导轨位置
- 拆线：松开 TA 端子螺丝，按标签逐一取下线缆
- 释放模块：拨开导轨卡扣，垂直拔出 FBM219
- 检查底座：清理背板灰尘，确认连接器针脚无弯曲
阶段三：安装新模块（15 分钟）
- 静电防护：从防静电袋取出模块，避免触碰金手指
- 配置复刻：对照照片设置DIP 开关（站地址、终端电阻）
- 导轨安装：垂直推入导轨，卡扣自动锁定，确认牢固
- 接线适配：
- 输入：现场开关 / 继电器触点接 TA 对应 DI 端子
- 输出：DO 端子接现场执行器 / 指示灯
- 电源：24VDC 接 TA 电源端子，冗余双路供电
- 自检：模块水平、接线牢固、无工具遗留
阶段四：上电与配置（20 分钟）
- 上电前检查：接线无误、电源正常、无短路
- 模块上电：PWR 绿灯常亮，RUN 绿灯闪烁为正常
- 软件配置：
- 连接 I/A Series 工作站，扫描识别 FBM219
- 配置输入滤波时间、输出故障安全模式
- 映射 I/O 点至控制程序
- 功能测试：
- 输入测试：短接触点，检查 DI 状态反馈
- 输出测试：强制 DO 输出，验证现场设备动作
- 投入运行：连续运行 30 分钟无报警，记录配置信息

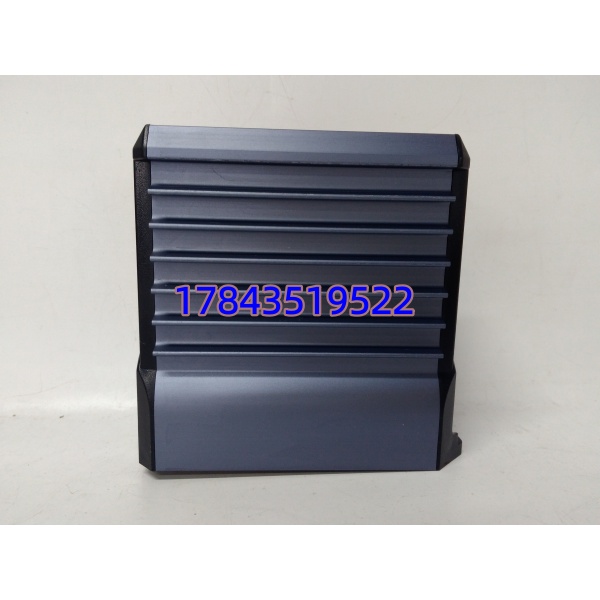

Foxboro FBM219 P0916RH
技术避坑指南
1. 端子底座（TA）型号不匹配
- 问题：新旧 TA 端子定义不同，导致接线错误或通道损坏
- 避坑：
- FBM219 必须配专用 TA 底座（如 P0916RH 配套端子）
- 替换前核对 TA 型号与接线图，禁止混用其他模块 TA
- 案例：某电厂误用 FBM217 的 TA，上电后 3 路输入烧毁，停产更换耗时 1 天
2. 共地干扰导致信号跳变
- 问题：现场设备与模块共地不良，DI 信号误触发
- 避坑：
- 模块 24V 电源地与现场设备地单点共地
- 输入信号用屏蔽线，屏蔽层单端接地
- 远离变频器、大电机等强干扰源
- 警示：干扰导致的误触发易引发工艺误动作，务必重视接地！
3. 输出负载过载
- 问题：DO 输出接超额定负载，导致触点烧毁
- 避坑：
- 严格按规格匹配负载：AC≤5A、DC≤5A
- 感性负载（线圈）并联续流二极管
- 大负载加中间继电器转接
- 案例：工程师直接接 10A 接触器线圈，DO 触点粘连，设备失控
4. 固件版本不兼容
- 问题：新模块固件过新，与旧版 I/A 系统通讯异常
- 避坑：
- 替换前读取原模块固件版本（如 V4.2.1）
- 采购时确认固件与系统兼容
- 版本差异时，联系供应商刷新固件
常见问题解答（FAQ）
Q1：FBM219 和 FBM217 有什么区别？能直接替换吗？
A：两者均为 I/A Series 离散 I/O 模块，核心差异如下：
表格
| 型号 | 通道配置 | 隔离方式 | 输出能力 | 适配场景 |
|---|---|---|---|---|
| 24DI+8DO | 分组隔离 | 交直流 5A | 需开关量输入 + 控制输出 | |
| FBM217 | 32DI | 通道隔离 | 无输出 | 纯开关量信号采集 |
替换建议：硬件引脚不兼容，不能直接替换；需更换 TA 端子底座并重新接线，程序需重新映射 I/O 点。
Q2：这个模块支持冗余配置吗？
A：支持。 可配置冗余模块对（双模块热备），配合冗余适配器（P0926ZY）与专用 TA 底座，实现无扰动切换，适合关键控制回路。
Q3：质保期多久？停产了以后能维修吗？
A：我们提供12 个月质保（全新原装），覆盖非人为硬件故障。
- 原厂已停产，但我们提供备件维修服务，可修复故障模块，降低维护成本
- 质保期外维修收费，维修后提供 6 个月质保
Q4：可以提供原厂溯源信息和测试报告吗？
A：可以。全新原装 均附带：
- 原厂序列号（可在 Schneider 官网查询真伪）
- 入库检测报告、上机测试视频
- 装箱单、合格证、英文手册
Q5：现货库存有多少？交期多久？
A：当前现货库存 2 台，可当天发货；停产型号无批量库存，需预订（交期 4–6 周）。支持加急发货（顺丰空运，1–3 天送达）。
