描述
产品深度介绍 (Product Introduction)

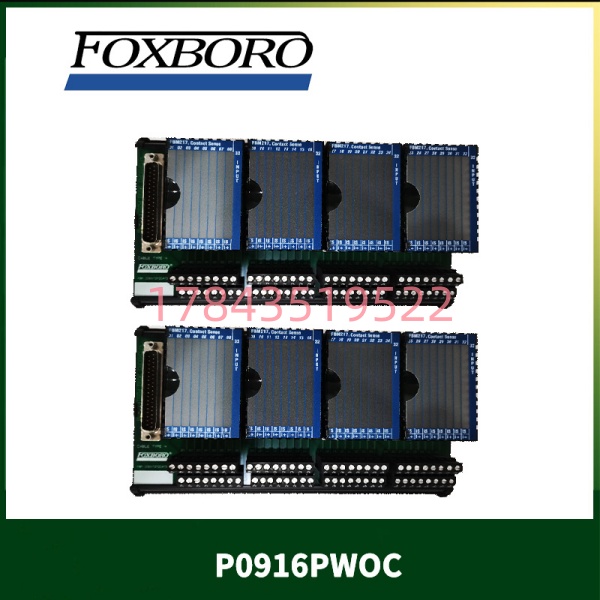

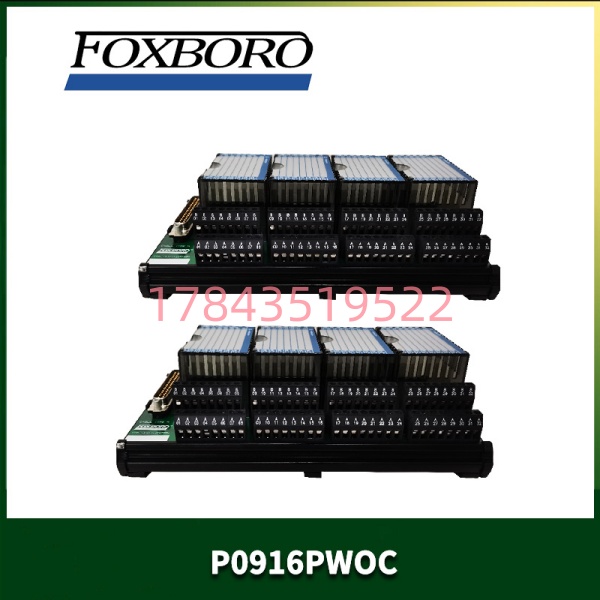

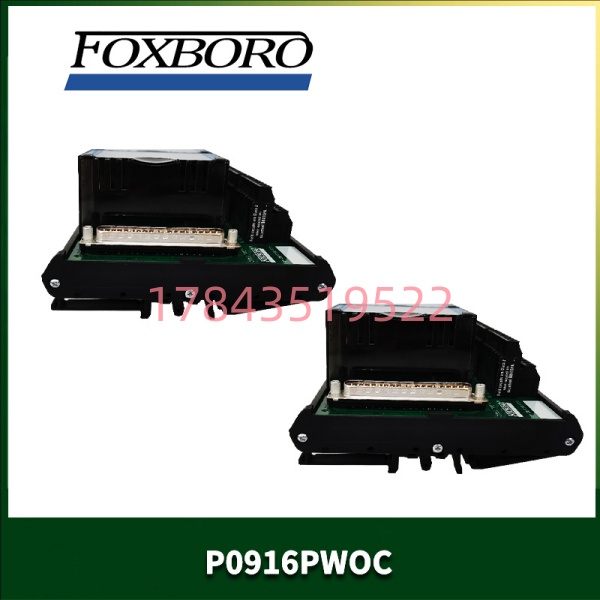

福克斯波罗 P0916PWOC 是一款专为工业自动化系统设计的 I/O 控制模块，属于福克斯波罗系列的高效 I/O 模块。该模块支持 16 通道 I/O 输入输出，广泛应用于控制系统中的信号采集与控制，具有极高的稳定性和可靠性。
与市场同类产品相比，P0916PWOC 在信号处理和通讯能力上有着明显优势，支持 Modbus 协议，适应性强，能在各种复杂环境下稳定运行。全新原装产品，确保用户在使用过程中体验到更高效、低故障的系统运行，适用于各种中大型自动化项目的需求。
关键技术规格 (Key Technical Specifications)
| 参数项 | 规格值 |
|---|---|
| 通道数 | 16通道 I/O |
| 工作电压 | 24V DC |
| 通讯协议 | Modbus TCP/IP |
| 工作温度 | -20°C ~ 60°C |
| 存储容量 | 1MB |
| 输入信号 | 4-20mA, 0-10V |
| 输出信号 | 继电器输出, 4-20mA |
| 安装方式 | DIN 导轨安装 |
安装与接线指南 (Installation & Configuration Guide)
阶段一: 准备工作 (Pre-Installation)
⚠️ 安全第一:
- 通知生产部门计划停机时间。
- 确认系统已切换到安全状态 (阀门关闭、电机停止等)。
- 断开控制系统电源 (包括 UPS)。
- 等待 5 分钟, 确保电容完全放电。
工具准备:
- 防静电手环 + 防静电垫
- 十字螺丝刀 (PH1 规格)
- 万用表 (测量电压用)
- 标签纸 + 记号笔 (标记接线)
- 手机 (拍照记录旧模块配置)
备份工作:
- 导出当前运行程序 (保存到 U盘 + 云端)。
- 拍照记录:
- DIP 开关/跳线位置。
- 接线端子 (每根线缆的位置和标号)。
阶段二: 拆卸旧模块 (Removal)
- 移除前盖 (如有): 通常是卡扣式，轻按两侧即可取下。
- 断开接线: 记录每根线的端子号，用标签纸标注。
- 释放模块固定: 找到导轨卡扣，用一字螺丝刀向下按压卡扣，垂直向外拉出模块。
- 检查背板连接器: 确保没有灰尘和损坏，必要时用压缩空气清洁。
阶段三: 安装新模块 (Installation)
- 戴好防静电手环，将模块从防静电袋中取出。
- 核对型号: 确认新模块型号与旧模块一致。
- 配置复刻:
- 对照拍照记录，设置 DIP 开关/跳线。
- 配置项：站地址、波特率、终端电阻。
- 插入机架：确保模块与背板连接器对齐，垂直插入。
阶段四: 上电测试 (Power-On & Testing)
- 上电前检查: 确认所有接线无误，测量输入电源电压 (应为 24V DC ±10%)。
- 上电步骤:
- 给控制机架上电，观察模块 LED 指示灯。
- 如果是绿灯常亮 (RUN)，模块启动正常。
- 连接编程软件，扫描网络找到新模块。
- 下载程序并进入运行模式。
- 功能测试:
- 手动触发 I/O 点，检查响应是否正常。
常见问题解答 (FAQ)
Q1: 福克斯波罗 P0916PWOC 适用于哪些控制系统？
A: P0916PWOC 是一款广泛适用于自动化系统的 I/O 控制模块，支持 Modbus 通讯协议，适合与各种基于该协议的控制系统进行配合使用。常见的应用场景包括工厂自动化、流程控制及数据采集等。
Q2: 这个模块支持热插拔吗？
A: 不支持热插拔。为了避免损坏模块和控制系统，P0916PWOC 在更换时必须断电。热插拔可能导致背板连接器损坏或电气短路，建议在操作前断开电源，确保系统安全。
Q3: 这个模块是否需要配置固件？
A: P0916PWOC 模块出厂时已预装固件，用户在安装后无需额外配置固件。如果需要升级固件或调整特定设置，请参考原厂文档，并确保使用与系统兼容的固件版本。
Q4: 如何确保更换后的模块正常工作？
A: 在安装新模块之前，请务必做好所有接线记录，并设置与原模块一致的 DIP 开关和跳线配置。安装后，确保系统通电正常，使用编程软件进行通讯检测，确保功能无误。
Q5: 如何获得模块的保修服务？
A: 我们提供 12 个月的质保服务，质保期内产品若因制造缺陷或正常使用造成故障，可提供维修或更换。质保不包括人为损坏或因操作不当引起的问题。若遇到问题，请提供详细故障描述与照片，我们将协助解决。
