描述
产品深度介绍
Foxboro P0916JS 是 I/A Series DCS 的FBM207B 专用 16 路数字输入端子底座，专为 24VDC 接触式传感信号采集设计，适配 FBM207B 输入模块，构成完整的现场信号采集单元。模块提供16 路独立隔离输入通道，每路接收 24VDC 湿接点或干接点信号，可识别开关 “闭合 / 断开” 状态；内置滤波与去抖动电路，抑制现场干扰，确保信号稳定。采用通道间电气隔离设计，隔离电压 600VAC/1 分钟，有效防止地电位差与共模干扰，适配石化、电力等强干扰环境。支持热插拔与在线更换，无需拆线、不中断系统运行；端子采用螺丝固定，接线牢固，维护便捷。作为 I/A Series 系统的标准 I/O 部件，P0916JS 与 FBM207B 模块即插即用，适配系统冗余现场总线（2Mbps），实现信号的高速传输与可靠采集。

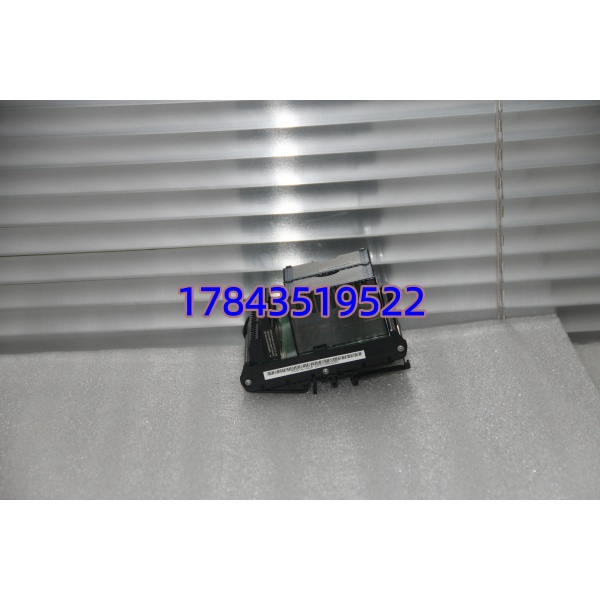

P0916Js
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | P0916JS（适配 FBM207B） |
| 通道数 | 16 路隔离数字输入 |
| 输入信号 | 24VDC 湿接点 / 干接点（触点闭合 / 断开） |
| 开路电压 | 24VDC ±15% |
| 短路电流 | 典型 3.2mA |
| 导通电阻（ON） | ≤1kΩ |
| 断开电阻（OFF） | ≥100kΩ |
| 通道隔离 | 600VAC/1 分钟，电气隔离 |
| 滤波 / 去抖 | 可编程滤波与去抖动 |
| 现场总线 | 冗余 2Mbps，适配 FBM207B |
| 工作温度 | -40°C ~ +70°C（G3 级防腐） |
| 供电 | 24VDC（由 FBM207B 供电） |
| 安装 | I/A Series 标准机架， 底座 |
| 特性 | 热插拔、在线更换、免拆线维护 |

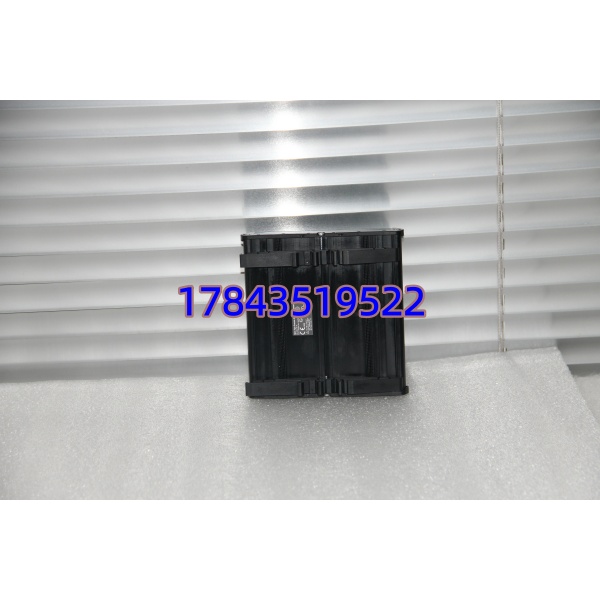

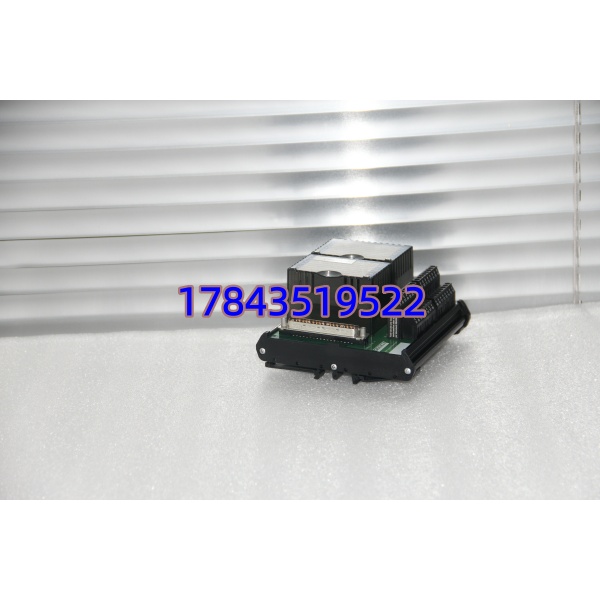

P0916Js
安装与接线指南（精简实操版）
1. 准备与防静电
- 工具：防静电手环、十字螺丝刀、万用表
- 备份：记录原接线端子号、 组态参数
2. 拆卸旧端子模块
- 断电（冗余系统可热插拔），松开端子螺丝，拆下现场接线
- 解锁 模块，拔出旧 P0916JS 端子底座，检查连接器无氧化 / 弯曲
3. 安装新 P0916JS
- 核对型号：P0916JS，对准 插槽推入，锁定模块
- 接线：1~16 通道对应现场 24VDC 触点，COM 端接公共地，螺丝拧紧
- 检查：用万用表测量通道通断，确认接线无误、无短路
4. 上电与测试
- 上电： 模块 PWR 绿灯常亮，RUN 闪烁
- 组态：系统识别 ，下载通道配置（滤波 / 去抖参数）
- 信号测试：逐个触发现场触点，系统显示 “ON/OFF” 状态正常
- 连续运行 30 分钟无报警，记录维护日志
常见问题解答（FAQ）
A：，负责现场触点信号的接线与隔离； 是输入模块，负责信号采集与总线通信，二者配套使用，不可单独工作。
A：不能。 专为24VDC触点设计；若需采集 220VAC 信号，需选用 FBM208（120/240VAC 输入）及配套端子底座。
A：16 路独立通道，每路接 1 个触点（按钮、限位开关、继电器等），整机最多 16 个触点设备。
A：支持。与 模块配合，接入 I/A Series冗余现场总线（2Mbps），可实现信号采集的冗余容错，提升可靠性。
A：广泛用于石油化工、火力发电、冶金、水处理等流程工业，典型场景：
- 现场开关、按钮、限位开关信号采集
- 继电器触点状态监测（泵、阀、风机运行反馈）
- 24VDC 干接点设备接入 DCS 系统
